Toyota Venza (2008-2017) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Toyota Venza (AV10)

Dotyczy pojazdów produkowanych w latach:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.



Przedział pasażerski

1. Zespół czujnika środkowej poduszki powietrznej
2. Podzespół ECU sterowania blokadą zmiany biegów
3. Wzmacniacz klucza transpondera
4. Skrzynka bezpieczników / ECU korpusu głównego
5. ECU poziomowania reflektorów
6. Skrzynka przekaźników
7. ECU wspomagania kierownicy
8. Migacz kierunkowskazów
9. Złącze łączące
10. Siłownik blokady kierownicy
11. Złącze łączące
12. Wzmacniacz klimatyzacji
13. ECU sterowania zarządzaniem energią
14. ECU AWD
15. Moduł rozszerzeń
16. ECU obrotowego reflektora
17. Stereofoniczny wzmacniacz komponentowy

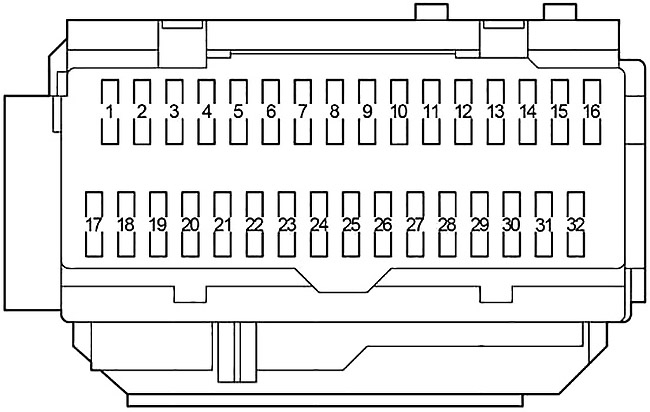

Schemat skrzynki bezpieczników w przedziale pasażerskim

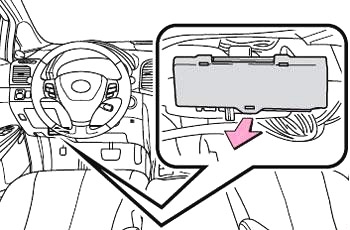

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę.

Numer	Nazwa	Ampery [A]	Opis
1		25	2008-2009: Elektryczne szyby
		20	2010-2017: Elektryczne szyby
2		25	2008-2009: Elektryczne szyby
		20	2010-2017: Elektryczne szyby
3		25	2008-2009: Elektryczne szyby
		20	2010-2017: Elektryczne szyby
4		15	Światła przeciwmgielne
5	OBD	7,5	System diagnostyki pokładowej
6		25	2008-2009: Elektryczne szyby
		20	2010-2017: Elektryczne szyby
7		10	Światła stopu, system kontroli stabilności pojazdu
8		10	Tylne światło przeciwmgielne
9	–	–	–
10	AM1	7,5	System startowy
11	ECU-B №2	7,5	Czujnik układu kierowniczego, system klimatyzacji, elektryczne szyby
12	Napęd na 4 koła	7,5	Aktywna kontrola momentu obrotowego 4WD
13		20	Podgrzewacze siedzeń
14		25	Elektryczny szyberdach
15		10	Światła obrysowe boczne, światła tylne, oświetlenie tablicy rejestracyjnej
16	PŁYTA	5	Światła awaryjne, system audio, zegar, sterowanie oświetleniem tablicy przyrządów, oświetlenie schowka na rękawiczki, oświetlenie schowka konsoli, przełączniki kierownicy, odmgławiacze zewnętrznych lusterek wstecznych, podgrzewacze siedzeń, system kontroli stabilności pojazdu, światło dźwigni zmiany biegów
17	ECU IG №1	10	System komunikacji Multiplex, elektryczny szyberdach, elektrycznie sterowane tylne drzwi, podgrzewane siedzenia, Active Torque Control 4WD, system audio, automatyczne światła drogowe
18		15	Spryskiwacz tylnej szyby
19		10	System klimatyzacji
20		20	Spryskiwacz szyby przedniej
21	ECU IG №2	7,5	System kontroli stabilności pojazdu, automatyczny system poziomowania reflektorów, czujnik odchylenia i G, czujnik układu kierowniczego, system blokady zmiany biegów, system ostrzegania o ciśnieniu w oponach, automatyczna skrzynia biegów, elektryczne wspomaganie kierownicy
22		10	Entune Premium Audio z nawigacją, światłami cofania, systemem ładowania, światłami awaryjnymi, wyświetlaczem wielofunkcyjnym
23		30	Wycieraczki
24		15	Wycieraczka tylnej szyby
25	–	–	–
26	IGN	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, system inteligentnego kluczyka, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
27		7,5	Manometry i mierniki, wyświetlacz wielofunkcyjny, system komunikacji multipleksowej
28	ECU-ACC	7,5	Elektryczne lusterka wsteczne
29		7,5	System blokady zmiany biegów
30		15	Gniazdka elektryczne
31	RADIO №2	7,5	System nagłośnienia
32	MIR HTR	10	Odmgławiacze zewnętrznych lusterek wstecznych

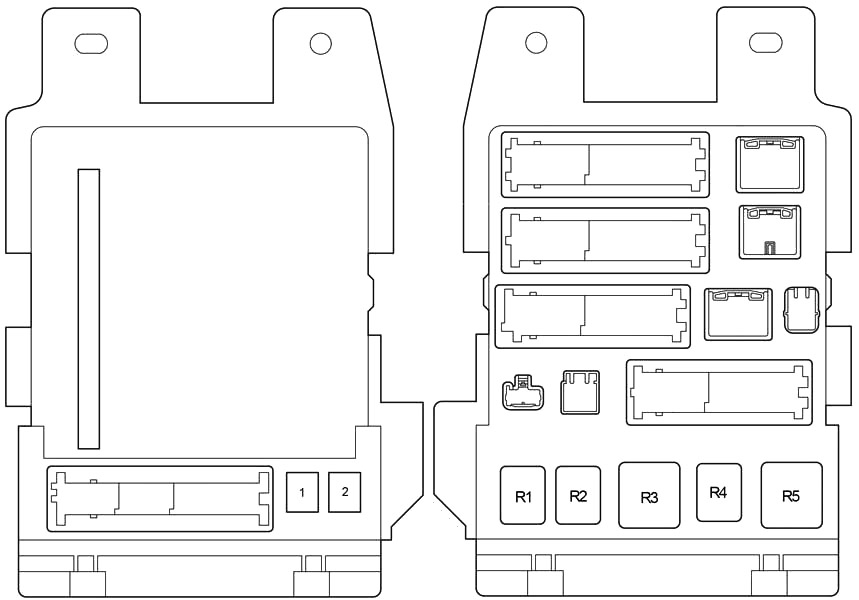

Numer		Ampery [A]	Opis
1		30	Elektryczne siedzenia
2	–	–	–
Przekaźnik
R1	Światła przeciwmgielne
R2	Tylne światła
R3	Przekaźnik akcesoriów (ACC)
R4	–
R5	Zapłon (IG1)

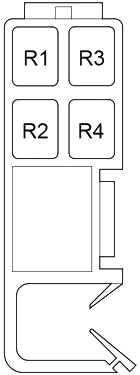

Skrzynka przekaźników

Numer	Przekaźnik
R1	Oświetlenie wewnętrzne (DOME CUT)
R2	Tylne światło przeciwmgielne (RR FOG)
R3	–
R4	Zapłon (IG1 №2)

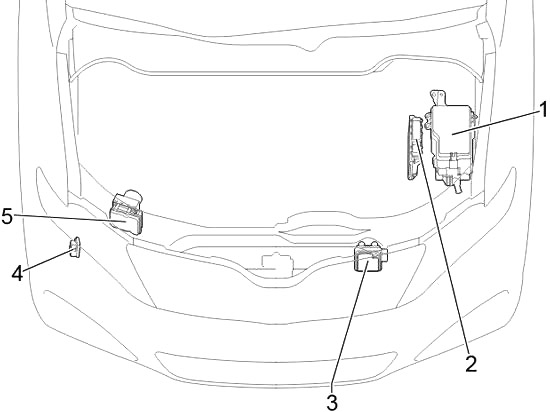

Komora silnika

1. Skrzynka bezpiecznikowa
2. ECM
3. ECU sterowania skrzynią biegów
4. Przekaźnik sterujący czyszczenia reflektorów
5. Siłownik hamulca

Schemat skrzynki bezpieczników komory silnika

Wciśnij wypustkę i zdejmij pokrywę.

Numer	Nazwa	Ampery [A]	Opis
1		7,5	Oświetlenie osobiste/wewnętrzne, oświetlenie toaletki, oświetlenie włącznika silnika, oświetlenie dodatkowe drzwi, elektryczne tylne drzwi, wskaźniki i licznik
2	ECU-B	10	Wskaźniki i mierniki, zegar, system audio, jednostka główna ECU, bezprzewodowy pilot zdalnego sterowania, system inteligentnego klucza, elektryczne tylne drzwi, system klasyfikacji pasażerów z przodu
3	RSE	10	2008-2012: System rozrywki dla tylnych siedzeń
4	RADIO №1	15	2008-2010: System audio, system nawigacji
		20	2011-2017: System audio, system nawigacji
5	DCC	–	–
6	RADIO №3	25	2008-2012: System audio
	WZMACNIACZ AUDIO	20	2013-2017: System audio
7	–	–	–
8	IG2	25	Bezpieczniki „INJ №1”, „INJ №2”, system poduszek powietrznych SRS
9	–	–	–
10	HAZ	15	2008-2012: Kierunkowskazy
	TURN-HAZ	15	2013-2017: Kierunkowskazy
11	ETCS	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
12	EFI nr 1	10	System inteligentnego kluczyka, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów
13	ALT-S	7,5	System ładowania
14	AM2	7,5	System komunikacji multipleksowej, system startowy
15	SEC-HORN	7,5	Środek odstraszający przed kradzieżą
16		20	Układ blokady kierownicy
17		20	Elektryczny system blokowania drzwi
18	–	–	–
19	BI-XENON	10	2013-2017: Reflektory wyładowcze (sterowanie światłami drogowymi)
20	EFI nr 3	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21	EFI nr 2	15	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22	EFI nr 4	20	1AR-FE: Czujnik stosunku powietrza do paliwa
	GŁÓWNY EFI	25	2GR-FE: Bezpieczniki „EFI №2”, „EFI №3”.
23	–	–	–
24	H-LP RH HI	15	Reflektor prawy (światło drogowe)
25	H-LP LH HI	15	Reflektor lewy (światło drogowe)
26	H-LP PR LO	15	Reflektor prawy (światło mijania)
27	H-LP LH LO	15	Reflektor lewy (światło mijania)
28		10	Klakson
29	GŁÓWNY EFI	20	1AR-FE: Bezpieczniki „EFI №2”, „EFI №3”.
	A/F	20	2GR-FE: Czujnik stosunku powietrza do paliwa
30	INJ №2	15	Układ zapłonowy
31	INJ №1	15	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
32	–	–	–
33	AC 115V	15	2008-2012: Gniazdo zasilania
		10	2013-2017: Zewnętrzne lusterka wsteczne (pamięć pozycji kierowcy)
34	–	–	–
35		20	Odmrażacz do wycieraczek
36	–	–	–
37	–	–	–
38	ST/AM2	30	System startowy
39	–	–	–
40	–	–	–
41	EPS	80	Elektryczne wspomaganie kierownicy
42	ALT	120	Układ ładowania, bezpieczniki „HEATER”, „ABS №1”, „FAN MAIN”, „ABS №2”, „PBD”, „RR DEF”, „MIR HTR”, „DEICER”
		140	Układ ładowania, bezpieczniki „HEATER”, „ABS №1”, „FAN MAIN”, „ABS №2”, „PBD”, „RR DEF”, „MIR HTR”, „DEICER”
43	RR DEF	30	Odmgławiacz tylnej szyby
44	PBD	30	2008-2012: Zasilanie tylnych drzwi
		30	2013-2017: Zasilanie tylnych drzwi
45	H-LP CLNR	30	Środek do czyszczenia reflektorów
	WENTYLATOR GŁÓWNY	40	2GR-FE: Elektryczny wentylator chłodzący
46		30	1AR-FE: Elektryczny wentylator chłodzący
47		30	1AR-FE: Elektryczny wentylator chłodzący
48	–	–	–
49	ABS №2	30	Układ przeciwblokujący, system kontroli stabilności pojazdu
50		50	2GR-FE: Elektryczny wentylator chłodzący
51	ABS №1	50	Układ przeciwblokujący, system kontroli stabilności pojazdu
52		50	System klimatyzacji
Przekaźnik
R1	Zabezpieczenie przed kradzieżą (SEC HORN)
R2	Odmrażacz wycieraczek przedniej szyby (DEICER)
R3	–
R4	Światła stopu (BRK)
R5	Odmgławiacz tylnej szyby (RR DEF)
R6	Rozrusznik (ST)
R7	Elektryczny wentylator chłodzący (FAN №1)
R8	Reflektory wyładowcze (BI-XENON)
R9	Elektryczny wentylator chłodzący (FAN №3)
R10	Elektryczny wentylator chłodzący (FAN №2)
R11	Zapłon (IG2)
