Schemat skrzynek bezpieczników i przekaźników – Volvo S90

Dotyczy pojazdów nowych w latach:

2017.

Umiejscowienie centralek elektrycznych

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1	Komora silnika
2	Pod schowkiem podręcznym
3	Przestrzeń bagażowa

Bezpieczniki w komorze silnika

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Bezpieczniki 18-30, 35-37, 46-54 i 55-70 są typu „Micro”.
Bezpieczniki 31-34, 38-45 i 71-78 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
18	–	–
Reklama
19	–	–
20	–	–
21	–	–
22	–	–
23	Gniazdo USB w konsoli między fotelami, przód	5
24	Gniazdo elektryczne 12 V w konsoli między fotelami, przód	15
25	Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń	15
26	Gniazdo elektryczne 12 V w przestrzeni bagażowej	15
27	–	–
28	–	–
29	–	–
30	–	–
31	Ogrzewanie przedniej szyby lewa strona	Bocznik
32	Ogrzewanie przedniej szyby lewa strona	40
33	Spryskiwacze reflektorów	25
34	Spryskiwacze przedniej szyby	25
35	–	–
36	Sygnał dźwiękowy	20
37	Syrena alarmu	5
38	Moduł sterujący układu hamulcowego (zawory, hamulec postojowy)	40
Reklama
39	Wycieraczki szyby przedniej	30
40	–	–
41	Ogrzewanie przedniej szyby prawa strona	40
42	Nagrzewnica postojowa	20
43	Jednostka sterująca układu hamulcowego (pompa ABS)	40
44	–	–
45	Ogrzewanie przedniej szyby prawa strona	Bocznik
46	Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego	5
47	–	–
48	Reflektor prawy	7,5
48	Prawy reflektor, niektóre wersje świateł LED	7,5
49	–	–
50	–	–
51	Jednostka sterująca załączeniem akumulatora	5
52	Poduszki powietrzne	5
Reklama
53	Reflektor lewy	7,5
53	Lewy reflektor, niektóre wersje świateł LED	7,5
54	Czujnik pedału przyspieszenia	5
55	Moduł sterujący skrzyni biegów	15
56	Moduł sterujący silnika (ECM)	5
57	–	–
58	–	–
59	–	–
60	–	–
61	Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy)	20
62	Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny)	10
63	Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny)	7,5
64	Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny)	5
65	–	–
66	Sonda lambda, przednia; sonda lambda, tylna (benzyna)	15
67	Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, środkowa sonda lambda (silnik benzynowy), tylna sonda lambda (silnik wysokoprężny)	15
68	–	–
69	Moduł sterujący silnika (ECM)	20
70	Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy)	15
71	Grzałka filtra paliwa (silnik wysokoprężny)	30
Reklama
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
77	Rozrusznik	Bocznik
78	Rozrusznik	40

Zobacz także: Volvo XC90 (2023) - skrzynka bezpieczników i przekaźników

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazdo 230 V, wyświetlacze i moduły drzwi.

Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
1	–	–
2	Gniazdo elektryczne 230 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń	30
3	–	–
4	Czujnik ruchu	5
5	Odtwarzacz multimedialny	5
6	Wyświetlacz kierowcy	5
7	Klawiatura w konsoli środkowej	5
8	Czujnik nasłonecznienia	5
9	–	–
10	–	–
11	Moduł elektroniczny kierownicy	5
12	Moduł pokrętła rozruchu i włącznika hamulca postojowego	5
13	Moduł elektroniczny podgrzewanej kierownicy	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Moduł sterujący układu klimatyzacji	10
19	Blokada kierownicy	7,5
20	Gniazdo diagnostyczne OBDII	10
21	Wyświetlacz centralny	5
22	Moduł wentylatora układu klimatyzacji, przedni	40
Reklama
23	–	–
24	Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach	7,5
25	Moduł sterujący funkcji wsparcia kierowcy	5
26	Dach otwierany	20
27	Wyświetlacz przezierny na szybie przedniej	5
28	Wyłącznik oświetlenia kabiny	5
29	–	–
30	Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera)	5
31	–	–
32	Czujnik wilgotności	5
33	Moduł drzwi w prawych drzwiach tylnych	20
34	Bezpieczniki w przestrzeni bagażowej	10
35	Moduł sterujący funkcji połączenia samochodu z Internetem, moduł sterujący systemu telematycznego	5
36	Moduł drzwi w lewych drzwiach tylnych	20
37	Moduł sterujący systemu audio (wzmacniacz) (niektóre wersje)	40
38	–	–
39	Moduł anteny wielozakresowej	5
40	Moduły funkcji komfortowych (masażu) przednich siedzeń	5
41	–	–
42	–	–
43	Moduł sterujący pompy paliwowej	15
44	–	–
45	–	–
46	Podgrzewanie fotela kierowcy	15
47	Podgrzewanie przedniego fotela pasażera	15
48	Pompa płynu chłodzącego	10
49	–	–
50	Moduł drzwi w lewych drzwiach przednich	20
51	Moduł sterujący zawieszenia (aktywnego)	20
52	–	–
Reklama
53	Moduł sterujący systemu Sensus	10
54	–	–
55	–	–
56	Moduł drzwi w prawych drzwiach przednich	20
57	–	–
58	TV (niektóre rynki)	5
59	Bezpiecznik główny dla bezpieczników 53 i 58	15

Zobacz także: Volvo XC90 (2005) - skrzynka bezpieczników i przekaźników

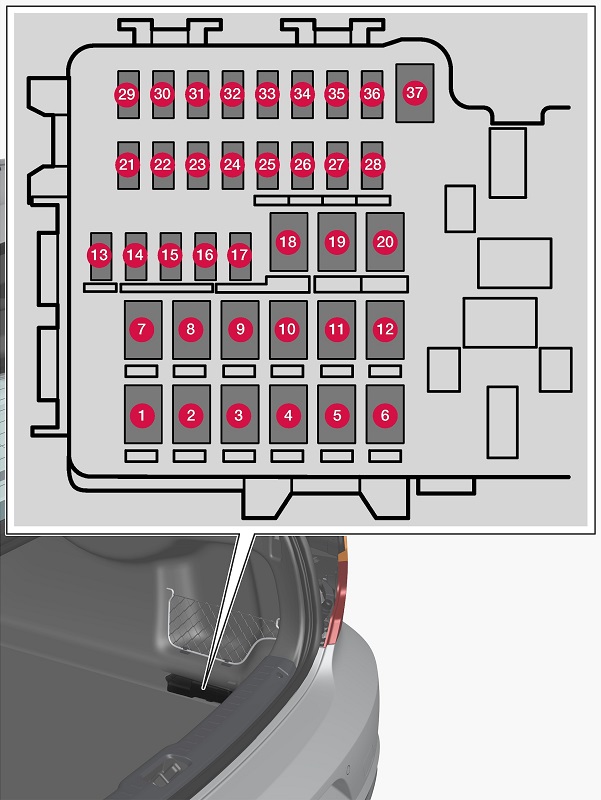

Bezpieczniki w przestrzeni bagażowej

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo S90 (2017) - skrzynka bezpieczników i przekaźników

Bezpieczniki 13-17 i 21-36 są typu „Micro”.
Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi

Numer	Opis	Ampery [A]
1	Ogrzewanie szyby tylnej	30
2	–	–
3	Sprężarka zawieszenia pneumatycznego	40
4	Blokada silnika oparcia prawego tylnego siedzenia	15
5	–	–
6	Blokada silnika oparcia lewego tylnego siedzenia	15
7	–	–
8	–	–
9	Pokrywa bagażnika sterowana elektrycznie	25
10	Przedni fotel pasażera z elektryczną regulacją	20
11	Moduł sterujący haka holowniczego	40
12	Moduł napinacza pasa bezpieczeństwa, prawa strona	40
13	Wewnętrzne cewki przekaźników	5
14	–	–
15	Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanej pokrywy bagażnika)	5
16	–	–
17	–	–
18	Moduł sterujący haka holowniczego	25
19	Elektrycznie regulowany fotel kierowcy	20
20	Moduł napinacza pasa bezpieczeństwa, lewa strona	40
21	Kamera parkowania	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa	5
27	–	–
28	Ogrzewanie fotela, lewego tylnego	15
29	–	–
30	Blind Spot Information (BLIS)	5
31	–	–
32	Moduły napinaczy pasów bezpieczeństwa	5
33	Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe)	5
34	–	–
35	Moduł sterujący All Wheel Drive (AWD)	15
36	Ogrzewanie fotela, prawego tylnego	15
37	–	–
