Toyota Tacoma (2001-2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
5 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Tacoma

Dotyczy pojazdów nowych w latach:

2001, 2002, 2003, 2004.

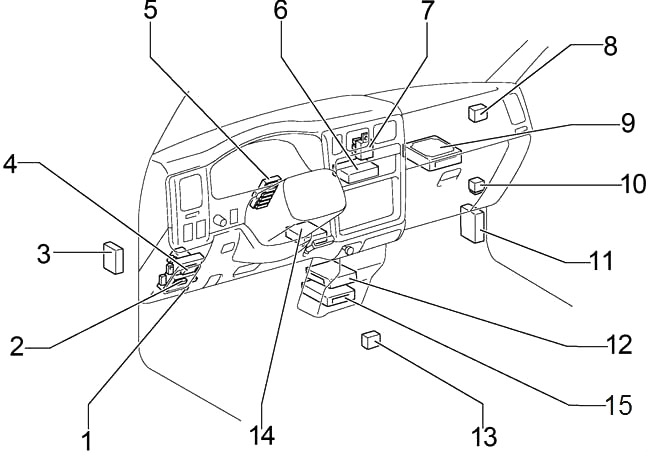

Przedział pasażerski

Toyota Tacoma (2001-2004) - skrzynka bezpieczników i przekaźników

Przekaźnik otwarcia obwodu
ECU nadwozia
ECU tylnej blokady mechanizmu różnicowego
Skrzynka bezpiecznikowa
J/B
Zespół sterowania klimatyzacją
J/B
Przekaźnik świateł do jazdy dziennej №4
Moduł sterujący silnika
Przekaźnik kontroli skrzyni biegów
ECU tempomatu
4WD ECU (2-4 wybierz SW) / ECU O/D (2RZ-FE z A/T)
Przekaźnik sterowania blokadą zmiany biegów
Przekaźnik świateł do jazdy dziennej (główny)
Zespół czujnika środkowej poduszki powietrznej

Schemat skrzynki bezpieczników w przedziale pasażerskim

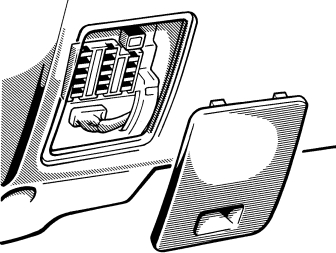

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Toyota Tacoma (2001-2004) - skrzynka bezpieczników i przekaźników

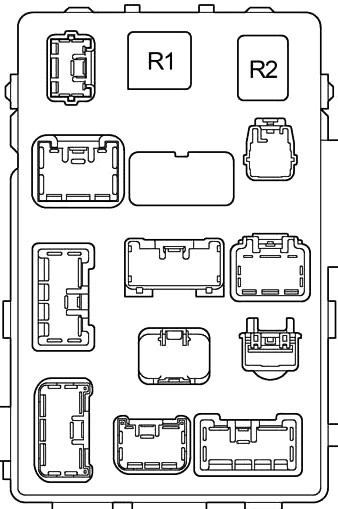

Tył:

morabegravningsbyra.se

Numer	Ampery [A]	Opis
1	–	–
2	15	Zapalniczka, zegar, elektryczne lusterka wsteczne, światła cofania, automatyczna blokada zmiany biegów, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, samochodowy system audio
3	15	System tempomatu, system przeciwblokujący, system automatycznej blokady zmiany biegów, system poduszek powietrznych SRS
4	10	System świateł do jazdy dziennej, światła cofania, tempomat, blokada tylnego mechanizmu różnicowego, elektronicznie sterowana automatyczna skrzynia biegów, system rozruchowy, system ładowania, system klimatyzacji
Reklama
5	7,5	Lampka ostrzegawcza SRS, system klimatyzacji
6	10	Kierunkowskazy, migacze awaryjne
7	7,5	Wskaźniki i mierniki, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8	15	Reflektory awaryjne, klaksony
9	20	Wycieraczki i spryskiwacze przedniej szyby
10	–	–
11	7,5	System anulowania rozruchu sprzęgła, system rozruchowy
12	20	System sterowania ADD, system sterowania napędem na cztery koła, system blokady tylnego mechanizmu różnicowego
13	–	–
14	10	Światła stopu, wysoko zamontowane światło stopu, tempomat, układ przeciwblokujący, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15	30	Elektryczne szyby, elektryczne siedzenie
Przekaźnik
R1	Migacz
R2	Przekaźnik mocy (elektryczne szyby, elektryczne siedzenie )

Zobacz także: Toyota Tacoma (1998-2000) - skrzynka bezpieczników i przekaźników

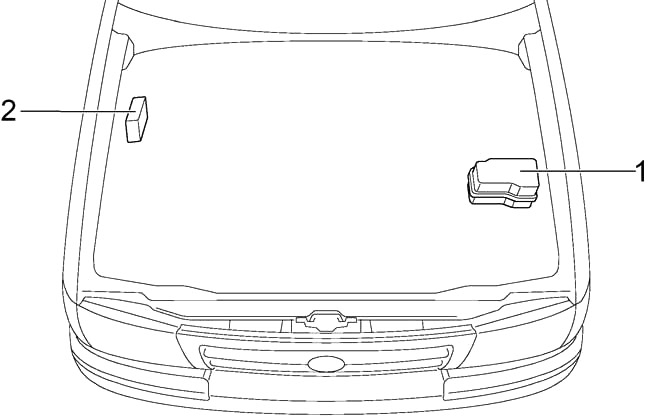

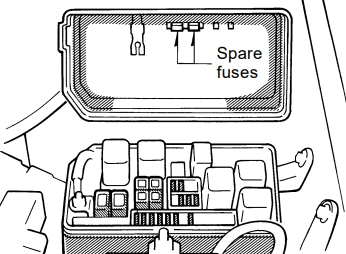

Komora silnika

Toyota Tacoma (2001-2004) - skrzynka bezpieczników i przekaźników

Skrzynka bezpiecznikowa
Siłownik ABS z ECU

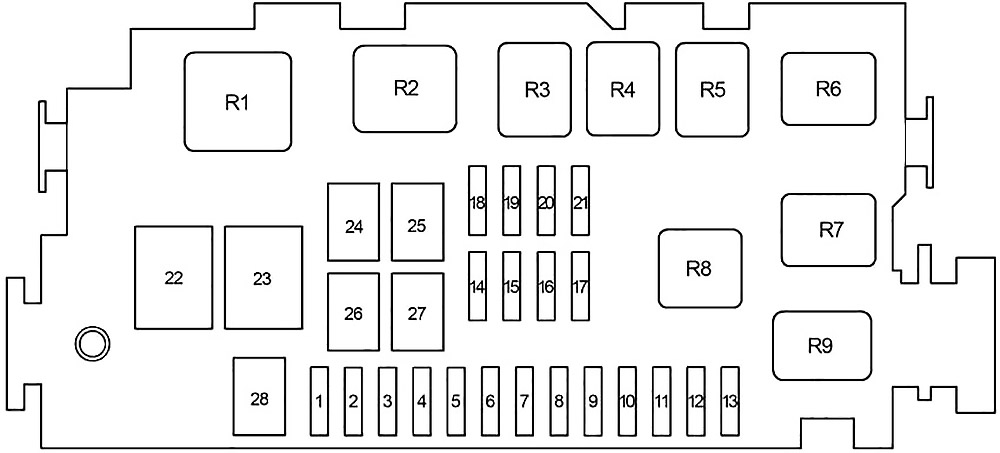

Schemat skrzynki bezpieczników w komorze silnika

Toyota Tacoma (2001-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5	System świateł do jazdy dziennej
2	10	Reflektor prawy
2	10	z DRL: Reflektor prawy (światło drogowe), lampka kontrolna świateł drogowych
3	10	Reflektor lewy
3	10	z DRL: lewy reflektor (światło drogowe)
Reklama
4	10	z DRL: Reflektor prawy (światło mijania)
5	10	z DRL: Lewy reflektor (światło mijania)
6	10	Światła tylne, oświetlenie tablicy rejestracyjnej
7	–	–
8	10	System klimatyzacji
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	15	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
14	15	Światła przeciwmgielne
15	15	Samochodowy system audio, oświetlenie wewnętrzne, zegar, oświetlenie osobiste, oświetlenie zewnętrzne drzwi, system świateł do jazdy dziennej, wskaźniki i mierniki
16	7,5	System diagnostyki pokładowej
17	20	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Reklama
18	7,5	System ładowania
19	15	Gniazdo zasilania
20	–	–
21	–	–
22	60	Układ przeciwblokujący, układ kontroli trakcji, układ „AUTO LSD”, układ kontroli stabilności pojazdu
23	120	Wszystkie elementy w bezpiecznikach „AM1”, „HEATER”, „AC”, „TAIL”, „ALT-S” i „PWR OUTLET”
24	50	Wszystkie elementy w bezpieczniku „AC”
25	40	System startowy
26	50	Wszystkie elementy w bezpiecznikach „POWER”, „HORN-HAZ”, „STOP” i „ECU-B”
27	30	Układ zapłonowy, wielopunktowy układ wtrysku paliwa/sekwencyjny układ wtrysku paliwa
28	30	bez układu kontroli stabilności pojazdu: Układ przeciwblokujący, układ kontroli trakcji, układ „AUTO LSD”, układ kontroli stabilności pojazdu
28	50	z systemem kontroli stabilności pojazdu: Układ przeciwblokujący, układ kontroli trakcji, układ „AUTO LSD”, układ kontroli stabilności pojazdu
Przekaźnik
R1	Rozrusznik
R2	Podgrzewacz
R3	–
R4	Tylne światła
R5	–
R6	Gniazdo zasilania
R7	Przekaźnik EFI
Reklama
R8	Reflektor
R9	Opornik
