Toyota Celica (1999-2005) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
20 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Celica

Dotyczy pojazdów nowych w latach:

1999, 2000, 2001, 2002, 2003, 2004, 2005.

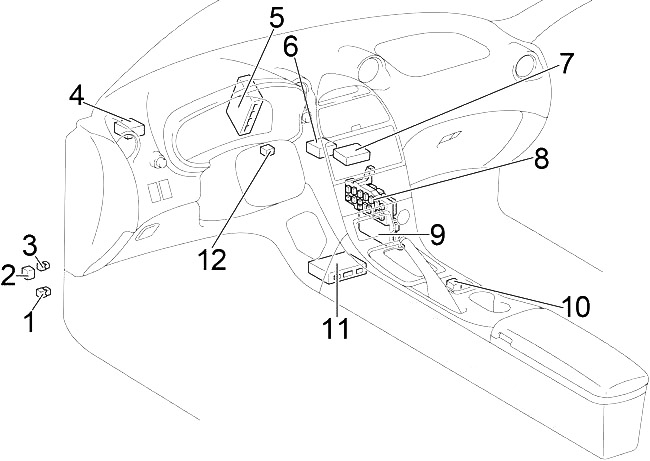

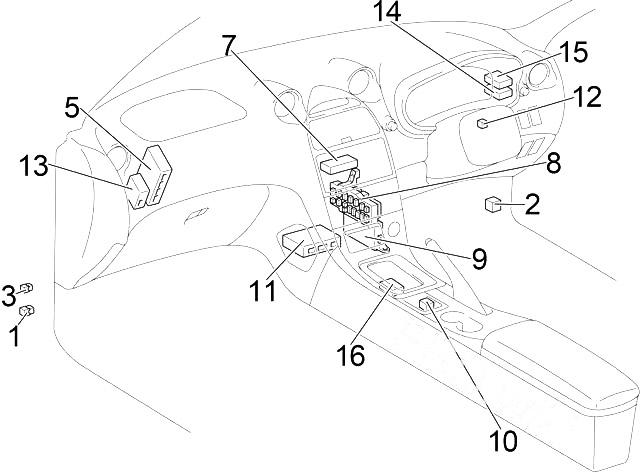

Przedział pasażerski

Ruch lewostronny

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Kierownica z prawej strony

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Przekaźnik tylnego światła przeciwmgielnego
Przekaźnik kierunkowskazów kierunkowskazów
Przekaźnik przednich świateł przeciwmgielnych
2002-2005: ECU kontroli poziomu świateł przednich
2002-2005: ECU kontroli poślizgu (z VSC)
1999-2002 (LHD): ABS ECU
Zespół sterowania klimatyzacją
Skrzynka bezpiecznikowa
ECU nadwozia
2002-2005: Przekaźnik podgrzewania siedzenia
Zespół czujnika środkowej poduszki powietrznej
Wzmacniacz klucza transpondera
2002-2005 (Australia): ECU kontroli poziomu reflektorów
1999-2002 (RHD): ABS ECU
2002-2005 (RHD): ECU kontroli poziomu świateł przednich
2002-2005 (Australia): ECU tempomatu
2002-2005 (Australia): ECU sterowania blokadą zmiany biegów

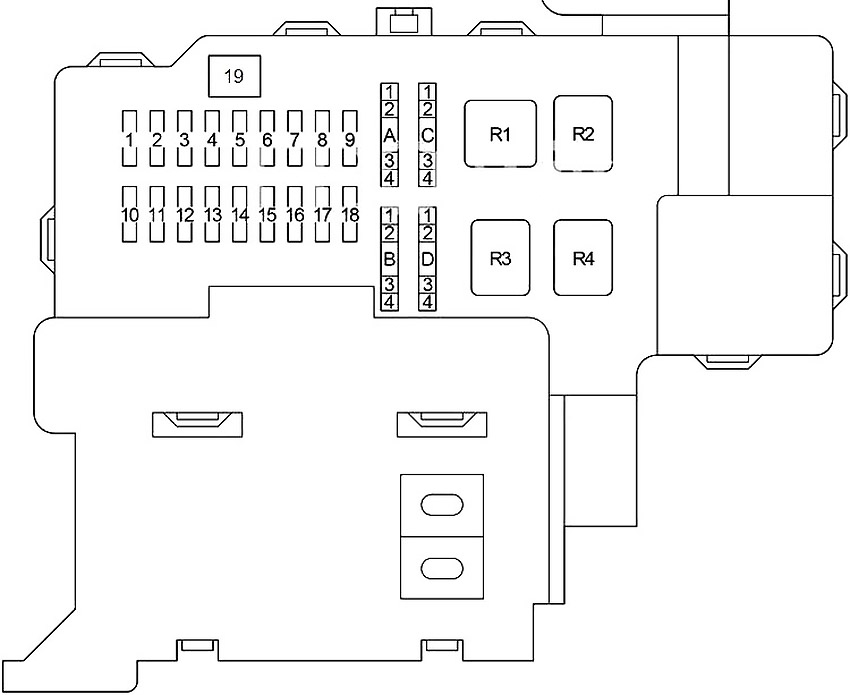

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą konsoli środkowej po stronie pasażera.

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Elektryczny szyberdach
2	20	Okna elektryczne
3	10	Światła stopu, układ przeciwblokujący, wysoko zamontowane światło stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektronicznie sterowany układ automatycznej skrzyni biegów, tempomat
4	7,5	System poduszek powietrznych SRS
5	15	Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby
6	15	System nagłośnieniowy
7	7,5	Włącz światła sygnalizacyjne
8	10	System klimatyzacji
9	10	Światła tylne, oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła producenta z przodu;
10	15	Zapalniczka
11	25	System startowy, „CIG”, „ECU ACC”, „SRS-IG”, „WASHER”, „WIPER”, „BK/UP LP”, „TENS RDC”, „DEF RLY”, „BODY ECU-IG”, Bezpieczniki „TURN”, „HTR”, „WARNING”, „FAN RLY”, „ABS-IG” i „ECU-IG”
12	20	System zamka drzwi zasilania
13	15	Przednie światła przeciwmgielne
14	7,5	System diagnostyki pokładowej
15	25	Wycieraczki
16	10	Grzałka lustrzana
17	15	Wycieraczka tylnej szyby
18	20	Okna elektryczne
19	30	Odmgławiacz tylnej szyby
A1	7,5	Bezprzewodowy system zdalnego sterowania
A2	7,5	Tylne światło przeciwmgielne
A3	7,5	Zegar, oświetlenie wewnętrzne
A4	7,5	System klimatyzacji, wskaźniki i mierniki
B1	5	System ładowania, wskaźniki i mierniki
B2	5	System tempomatu
B3	5	Układ przeciwblokujący
B4	5	Elektryczny wentylator chłodzący
C1	7,5	Oświetlenie schowka na rękawiczki, oświetlenie tablicy przyrządów
C2	7,5	Przednie światła przeciwmgielne, oświetlenie tablicy przyrządów, oświetlenie zestawu wskaźników
C3	7,5	Zegar, system audio, sterowanie lusterkiem wstecznym, zasilanie anteny
C4	–	–
D1	5	Światła awaryjne
D2	5	Elektryczne szyby, odmgławiacz tylnej szyby
D3	5	Multipleksowy system komunikacji
D4	5	Elektronicznie sterowana automatyczna skrzynia biegów, system sterowania blokadą zmiany biegów, elektryczny szyberdach, antena mocy
Przekaźnik
R1	Zapłon (IG1)
R2	Światło tylne (OGON)
R3	Ogrzewanie lusterek (MIR HTR)
R4	Odmgławiacz tylnej szyby (DEF)

Zobacz także: Toyota Verso AR20 (2009-2017) - skrzynka bezpieczników i przekaźników

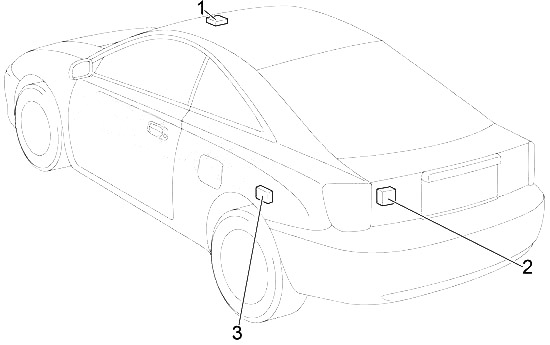

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Przekaźnik kontroli szyberdachu i silnik
Silnik i przekaźnik tylnej wycieraczki
Odbiornik kontroli drzwi

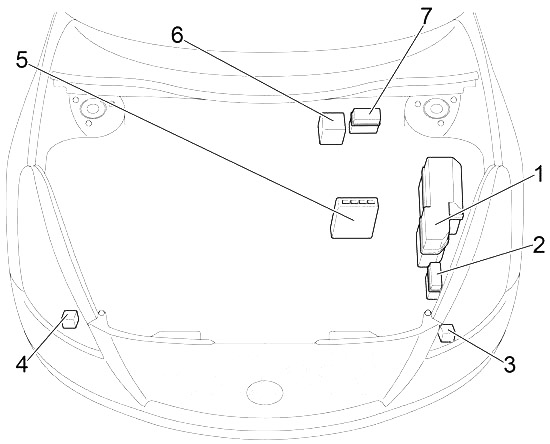

Komora silnika

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Skrzynka bezpiecznikowa
Skrzynka przekaźnikowa 1
2002-2005: Przekaźnik pompy powietrza
2002-2005: Przekaźnik czyszczenia reflektorów
ECU silnika (M/T) lub ECU silnika i ECT (A/T)
2002-2005: ABS & TRC & VSC Siłownik (z VSC)
2002-2005: Kontrola poślizgu ECU z siłownikiem (bez VSC)
2002-2005 : Skrzynka przekaźników 2

Zobacz także: Toyota Verso-S (2010-2017) - skrzynka bezpieczników i przekaźników

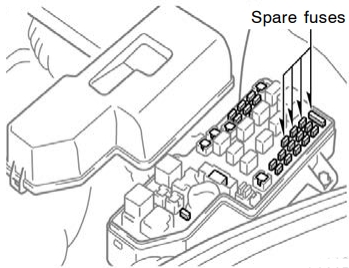

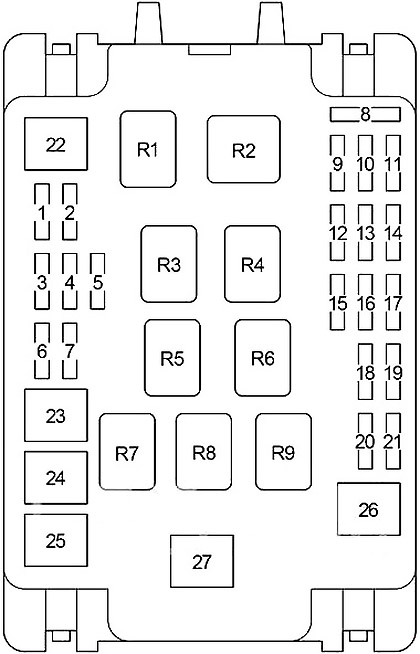

Schemat skrzynki bezpieczników w komorze silnika

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	2002-2005: Podgrzewacz siedzeń
1	15	USA: Antena mocy
2	10	Reflektor lewy (światło drogowe)
3	20	Reflektor prawy (światło drogowe) (HEAD RH UPR DRL №2)
4	7,5	System świateł do jazdy dziennej, system kontroli poziomu świateł przednich
4	7,5	System świateł do jazdy dziennej
5	10	1999-2002: Reflektor prawy (światło mijania)
5	15	2002-2005: Reflektor prawy (światło mijania)
6	10	1999-2002: Reflektor lewy (światło mijania)
6	15	2002-2005: Reflektor lewy (światło mijania)
7	25	Układ przeciwblokujący
8	–	–
9	–	–
10	10	Klakson
11	7,5	System ładowania
12	–	–
13	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13	7,5	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
14	25	Bezpieczniki „RADIO”, „KOPUŁKA”, „MPX-B” i „ECU-B”
15	–	–
16	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji
16	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji
17	20	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1” i „EFI №2”
17	15	Europa 2ZZ-GE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1” i „EFI №2”
18	7,5	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
19	7,5	System startowy
20	15	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
21	15	Sygnalizatory awaryjne
21	10	Australia, USA: Sygnalizatory awaryjne
22	50	System klimatyzacji
23	30	Elektryczny wentylator chłodzący
24	40	’99-’02: Układ przeciwblokujący
24	50	02-2005: Układ przeciwblokujący
25	30	Elektryczny wentylator chłodzący
26	40	Układ rozruchowy, układ świateł do jazdy dziennej, bezpiecznik „ST”
26	50	Europa 2ZZ-GE: system rozruchowy, system świateł do jazdy dziennej, bezpiecznik „ST”
27	120	Układ chłodzenia, wentylator elektryczny, układ rozruchowy, odmgławiacz tylnej szyby, tylne światła, „ABS №1”, „ABS №2”, „HTR”, „FR P/W”, „FL P/W”, „DOOR” , bezpieczniki „OBD”, „STOP”, „S/ROOF”, „MIR HTR”, „FR FOG” i „AM1”
Przekaźnik
R1	Klakson
R2	Reflektor (HEAD)
R3	Otwarcie obwodu (pompa paliwa (C/OPN))
R4	Jednostka sterująca silnika (EFI)
R5	Elektryczny wentylator chłodzący (FAN №1)
R6	Zapłon (IG2)
R7	Elektryczny wentylator chłodzący (FAN №2)
R8	Elektryczny wentylator chłodzący (FAN №3)
R9	Sprzęgło sprężarki klimatyzacji (MG/C)

Zobacz także: Toyota Land Cruiser 200/J200/V8 (2008-2013) - skrzynka bezpieczników i przekaźników

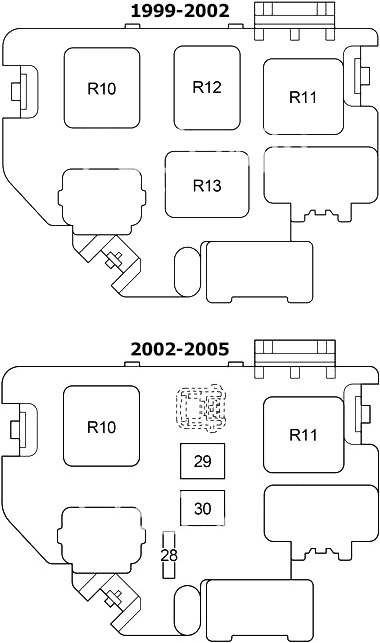

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
28	10	Elektroniczny system sterowania przepustnicą
29	50	System kontroli emisji
30	30	Środek do czyszczenia reflektorów
30	50	Środek do czyszczenia reflektorów
Przekaźnik
R10	Rozrusznik (ST)
R11	Podgrzewacz (HTR)
R12	Układ przeciwblokujący (ABS SOL)
R13	Układ przeciwblokujący (ABS MTR)

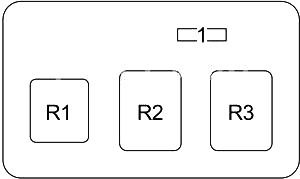

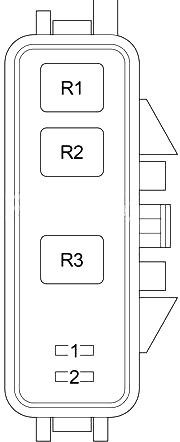

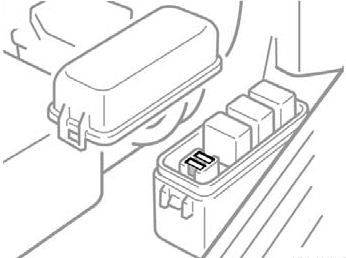

Skrzynka przekaźnikowa 1

Ford Transit Courier

Toyota Celica (1999-2005) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Reflektor lewy (światło drogowe)
2	10	Reflektor prawy (światło drogowe), system świateł do jazdy dziennej
Przekaźnik
R1	–
R2	–
R3	System świateł do jazdy dziennej (DRL №2 DIMMER)
