Suzuki Jimny (2018-2020) – skrzynka bezpieczników i przekaźników

Spis treści

2018, 2019, 2020.

Panel bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

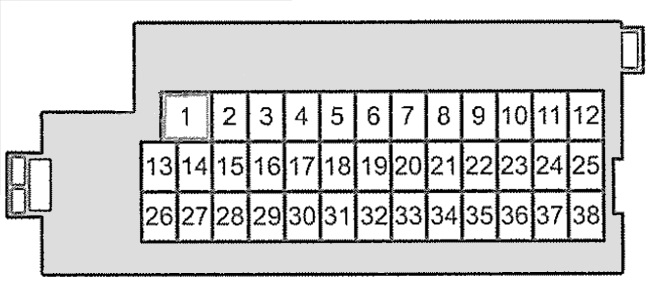

Przyporządkowanie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej

Numer	Ampery [A]	Opis
1	30A	Zasilanie okien
2	10 A	Licznik
3	15A	Moduł sterujący silnika
4	5A	Sygnał zapłonu-1 2
Reklama
5	20A	Zapasowy
6	—	Nieużywany
7	—	Nieużywany
8	20A	Zamek od drzwi
9	15A	Blokada kierownicy
10	10 A	Zaryzykować
11	—	Nieużywany
12	10 A	Tylne światło przeciwmgielne
13	5A	Moduł sterujący ABS/ESP
14	15A	Ogrzewanie siedzenia
15	5A	Sygnał zapłonu-1 3
16	10 A	Światło kopuły-2
17	5A	Światło kopuły
18	15A	Radio
19	5A	CONT
20	5A	Klawisz 2
21	20A	Wyłącznik czasowy okna
22	5A	Klucz
23	15A	Klakson
24	5A	Światło tylne (lewe)
Reklama
25	10 A	Światło tylne
26	10 A	Poduszka powietrzna
27	10 A	Sygnał zapłonu-1
28	10 A	Zapasowe światło
29	5A	ACC-3
30	20A	Tylny odmgławiacz szyby
31	10 A	Podgrzewane lustro
32	15A	ACC-2
33	5A	ACC
34	10 A	Tylna wycieraczka
35	5A	Sygnał zapłonu-2
36	15A	Spryskiwacz
37	25A	Przednia wycieraczka
38	10 A	Światło stop

Bezpieczniki główne znajdują się na dodatnim zacisku akumulatora, skrzynka bezpieczników znajduje się obok akumulatora.

Przyporządkowanie bezpieczników w skrzynce bezpieczników komory silnika

Numer	Ampery [A]	Opis
Reklama
1	120A	FL1
2	100A	FL2
3	80A	FL3
4	100A	FL4
5	50A	FL5
6	50A	Stacyjka
7	40A	Silnik ABS
8	—	Nieużywany
9	30A	Dmuchawy wentylatora
10	30A	Rozrusznik
11	30A	Czyszczenie reflektorów
12	15A	Reflektor (prawy)
13	15A	Reflektor (lewy)
14	25A	Moduł sterujący ABS/ESP
15	—	Nieużywany
16	15A	Cewka zapłonowa
17	25A	Reflektor wysoko
18	30A	Zapasowy
19	—	Nieużywany
20	15A	Wtrysk paliwa
Reklama
21	15A	Skrzynia biegów
22	50A	Przełącznik zapłonu 2
23	10 A	Sprężarka klimatyzacji
24	10 A	4WD
25	20A	Przednie światło przeciwmgielne
26	—	Nieużywany
27	40A	Wspomaganie kierownicy
28	—	Nieużywany
29	40A	Wentylator chłodnicy
30	—	Nieużywany
31	5A	Rozrusznik
32	15A	Reflektor wysoki (lewy)
33	15A	Reflektor wysoki (prawy)
