Schematy skrzynek bezpieczników i przekaźników – Suzuki Alto 800, K10
Dotyczy pojazdów wyprodukowanych w latach:

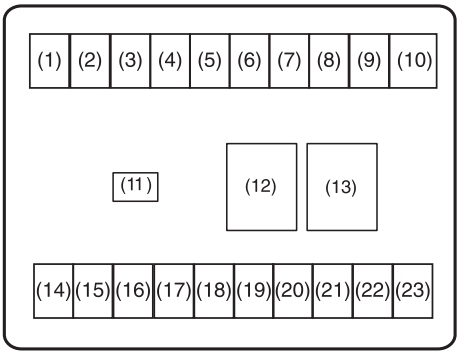

Schemat skrzynki bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
IG2 SIG |
| 2 |
15 |
Wycieraczki |
| 3 |
– |
Nieużywany |
| 4 |
7,5 |
Zautomatyzowana ręczna skrzynia biegów 2 (jeśli jest w wyposażeniu) |
Reklama
|
| 5 |
30 |
Silnik dmuchawy |
| 6 |
10 |
Światło stop |
| 7 |
10 |
Światło tylne |
| 8 |
15 |
Audio |
| 9 |
20 |
Zamek od drzwi |
| 10 |
– |
Nieużywany |
| 11 |
15 |
Akcesorium |
| 12 |
– |
Nieużywany |
| 13 |
30 |
Zasilanie okna |
| 14 |
15 |
Stacyjka |
| 15 |
10 |
Kierunkowskazy |
| 16 |
10 |
Licznik |
| 17 |
7,5 |
Poduszka powietrzna |
| 18 |
7,5 |
IG1 SIG |
| 19 |
– |
Nieużywany |
| 20 |
– |
Nieużywany |
| 21 |
30 |
Wspomaganie kierownicy |
| 22 |
30 |
ST SIG |
| 23 |
15 |
Klakson i światła awaryjne |

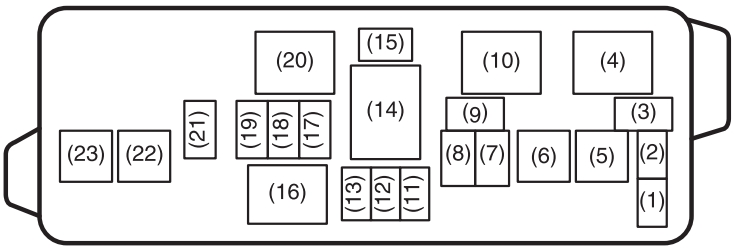

Schemat skrzynki bezpieczników w komorze silnika
Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.
Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się z tyłu pokrywy skrzynki bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
Reklama
|
| 1 |
– |
Nieużywany |
| 2 |
– |
Nieużywany |
| 3 |
10 |
Przednie światła przeciwmgielne |
| 5 |
50 |
Stacyjka |
| 6 |
50 |
Bateria 1 |
| 7 |
15 |
Reflektor (lewy) |
| 8 |
15 |
Reflektor (prawy) |
| 9 |
7,5 |
CNG (jeśli jest w wyposażeniu) |
| 11 |
– |
Nieużywany |
| 12 |
– |
Nieużywany |
| 13 |
– |
Nieużywany |
| 14 |
80 |
Całe obciążenie elektryczne |
| 15 |
– |
Nieużywany |
| 17 |
30 |
Wentylator chłodnicy |
| 18 |
15 |
Wtrysk paliwa |
Reklama
|
| 19 |
10 |
Sprężarka klimatyzacji |
| 21 |
7,5 |
Zautomatyzowana ręczna skrzynia biegów (jeśli jest w wyposażeniu) |
| Zawór CNG (jeśli jest na wyposażeniu) |
| 22 |
40 |
Zautomatyzowana ręczna pompa do skrzyni biegów (jeśli jest na wyposażeniu) |
| 23 |
30 |
Akumulator 2 |
| Przekaźnik |
| 4 |
Przekaźnik sprężarki klimatyzacji |
| 10 |
Przekaźnik wentylatora chłodnicy |
| 16 |
Główny przekaźnik |
| 20 |
Przekaźnik pompy paliwa |
