Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz Vario 814
Dotyczy pojazdów wyprodukowanych w latach:
1998, 1999, 2000, 2001, 2002, 2003, 2004.
Znany też jako: Mercedes Atego 815 i Mercedes Atego 1223.

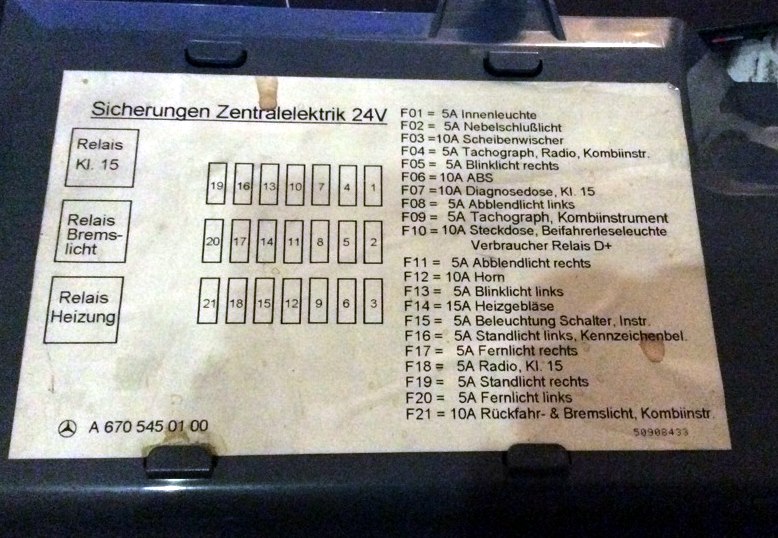

Skrzynka bezpieczników i przekaźników
Główny bezpiecznik i skrzynka przekaźników znajdują się w dolnej części tablicy rozdzielczej po stronie pasażera za osłoną ochronną.
Sprawdź rzeczywiste przeznaczenie elementów w pudełku ze swoim schematem na odwrocie okładki bloku, może się różnić od przedstawionego w tej publikacji.
Głowna sekcja
Opis
Bezpieczniki
- F1 – 10A Oświetlenie kabiny, system diagnostyczny, terminal radiowy 30 lub 15A + winda załadunkowa KI.30
- F2 – 10A Światła przeciwmgielne
- F3 – 10A zacisk 15, inne
- F4 – 10A Tachograf, LSVA (ładunki o dużej ładowności)/Zagrożenia, terminal zestawu wskaźników 30
- F5 – 10A Prawy kierunkowskaz
- F6 – 10A Zacisk ABS/BS 15
- F7 – 25A Zacisk ABS/BS 30
- F8 – 10A Zacisk świateł mijania 30
- F9 – 10A Tachograf, LSVA (opłaty za duże obciążenia), ZV, elektrycznie podgrzewana przednia szyba, terminal dystrybutora 15
- F10 – 10A Zapalniczka
- F11 – 10A Światła mijania
- F12 – 10A Gniazdo diagnostyczne, ogrzewanie/regulacja lusterek, klakson, zacisk klimatyzacji 15
- F13 – 10A Lewy kierunkowskaz
- F14 – 15A Wentylator nagrzewnicy
- F15 – 10A Podświetlenie przycisków i przyrządów zacisk 58
- F16 – 10A Oświetlenie konturowe lewe
- F17 – 10A Prawe światło drogowe
- F18 – 10A Terminal radiowy 15R
- F19 – 10A Oświetlenie konturowe w prawo
- F20 – 10A Lewe światło drogowe
- F21 – 10A Światła cofania, zacisk 15 tablicy rozdzielczej
Przekaźniki
- K1 – Zapłon
- K2 – Sygnały zatrzymania
- K3 – Nagrzewnica
Dodatkowa sekcja
A1
- F1 – 15A Blokada mechanizmu różnicowego, układ NR, rozdzielacz – zacisk 30
- F2 – 20A Ogrzewanie siedzenia
- F3 – 20A Podnośnik szyby kierowcy
- F4 – 10A Fotele z zaciskiem zawieszenia pneumatycznego 15
- F5 – 10A przystawka odbioru mocy, szyberdach, EDW (alarm ogólny), winda załadunkowa
- F6 – 10A Programowalny moduł specjalny, zacisk systemu konserwacji 15
- F7 – 10A ADR (ADR), automatyczna skrzynia biegów, terminal windy załadowczej 15
- F8 – 10A Poduszka powietrzna
- F9 – 10A Dodatkowe światła
A2
- F1 – 10A Radio, telefon, blok diagnostyczny zacisk 30, 12 V lub 15 A + nawigator zacisk 30
- F2 – 10A 12-woltowy przekładnik napięciowy
- F3 – 10A Oświetlenie nadwozia, zwalniacz
- F4 – 10A Osuszacz sprężonego powietrza, przenośna lampa, hamulec ręczny
- F5 – 15A Wejście przekładnika napięciowego
- F6 – 20A Gniazdo przyczepy, 15-stykowe 24 V
- F7 – 15A Programowalny moduł specjalny, zacisk 30
- F8 – 15A Podnośnik szyby pasażera
- F9 – 10A ABS przyczepy, zacisk 15
A3
- F1 – 25A ABS przyczepy, zacisk 30
- F2 – 25A Podgrzewana przednia szyba, czujnik poziomu oleju
- F3 – 10A automatyczna skrzynia biegów, ogrzewanie postojowe, system NR
- F4 – 20A Nagrzewnica autonomiczna
- F5 – 15A Zacisk rozdzielacza +D
- F6 – 15A Obrotowe światło ostrzegawcze, środek do czyszczenia reflektorów, reflektor roboczy
- F7 – 15A Dodatkowy moduł kierunkowskazów
- F8 – 25A Podgrzewanie, szyberdach, centralny zamek
- F9 – 10A Zacisk fotela z zawieszeniem pneumatycznym 30
Przekaźnik
- K1 – Dodatkowy przekaźnik zapłonu
- K2 – Osuszacz
- K3 – Przekaźnik ABS przyczepy
- K4 – Układ czyszczenia reflektorów
- K5 – Układ chłodzenia oleju automatycznej skrzyni biegów
- K6 – Pompa chłodnicy oleju
- K7 – Napinacz pasa bezpieczeństwa
- K8 – Podgrzewana przednia szyba
