Mercedes-Benz Klasa R W251 (2005-2013) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa R W251

Dotyczy pojazdów nowych w latach:

2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.



Skrzynka bezpieczników wstępnych komory akumulatora

Skrzynka bezpieczników w komorze akumulatora znajduje się obok akumulatora pod przednim siedzeniem pasażera.

Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
78 Silnik wysokoprężny: Jednostka sterująca wspomagająca nagrzewnicę 150
79 Tylna jednostka sterująca SAM 60
80 Tylna jednostka sterująca SAM 60
81 od 2009:
Obowiązuje dla silnika 642.870: Przekaźnik zasilania AdBlue®
Obowiązuje z silnikiem 276: Bezpiecznik komory silnika i skrzynka przekaźników
40
82 do 2008 r: Bezpiecznik i skrzynka przekaźników w przedziale ładunkowym 150
82 od 2009 r: Bezpiecznik przedziału ładunkowego i skrzynka przekaźników 100
83 Wersja USA: Jednostka sterująca WSS (Weight Sensing System) 5
84 Jednostka sterująca systemów przytrzymujących 10
85 od 2009 roku: sterownik przetwornicy DC/AC (gniazdo 115 V) 25
86 Skrzynka bezpieczników w kokpicie 30
87 30
88 do 2008 r: Przednia jednostka sterująca SAM 70
88 od 2009 r: Przednia jednostka sterująca SAM 40
89 Przednia jednostka sterująca SAM 70
90 Przednia jednostka sterująca SAM 70
91 Regulator dmuchawy 40

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika (przód-prawa strona), pod pokrywą.

Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
100 Silnik wycieraczek 30
101 do 2008 r.:
AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatoraObowiązuje dla silników 113, 272:

Zawór sterujący przewietrzaniem
Obowiązuje dla silnika 272:
Kondensator przeciwzakłóceniowy 1

Kondensator przeciwzakłóceniowy 2
Cewka zapłonowa cylindra 1-6

Obowiązuje dla silnika 642:
Czujnik O2 przed CAT
Jednostka sterująca CDI
od 2009 r.:
Elektryczny wentylator ssący silnika i klimatyzacji ze zintegrowanym sterowaniem
Obowiązuje dla silnika 272, 273:
Przełączenie oczyszczania
Obwód 87 Tuleja złącza M1e
Obowiązuje z silnikiem 642:
Jednostka sterująca CDI
Czujnik O2 przed CAT
Obowiązuje dla silnika 642.870/ 872:
czujnik O2 przed CAT

15
102 do 2008:
Obowiązuje dla silnika 642:
Pompa recyrkulacyjna do chłodnicy oleju skrzyni biegów
Obowiązuje dla silnika 156:
Pompa cyrkulacyjna płynu chłodzącego silnik
od 2009:
Obowiązuje dla silnika 642, silnika 642.870 do 31.7.10:
Pompa obiegowa chłodnicy skrzyni biegów
Obowiązuje z silnikiem 276:
Pompa obiegowa chłodnicy powietrza doładowującego
15
103 do 2008:
Obowiązuje dla silnika 113:
ME-SFI [ME] Jednostka sterująca
Cylinder 1-8 Fuel injection valveObowiązuje dla silnika 642:
Jednostka sterująca CDI
od 2009:
Obowiązuje dla silnika 642.950, 642.870/872: Jednostka sterująca CDI
Obowiązuje dla silnika 272: ME-SFI [ME] jednostka sterująca
Obowiązuje z silnikiem 276:
ME-SFI [ME] jednostka sterująca
Złącze komory silnika/silnika
25
104 do 2008:
Obowiązuje dla silnika 113:
Lewy czujnik O2 przed TWC [KAT]
Prawy czujnik tlenu O2 przed katalizatorem
Lewy czujnik O2 za TWC [KAT]
Prawy czujnik O2 za TWC [KAT]
Zawór przełączający zmiennego kolektora dolotowego
Przetwornik podciśnienia EGR
Powietrze zawór przełączający pompy
Obowiązuje dla silnika 272:
Zawór odcinający instalacji grzewczejZawór przełączający klapy wirowej kolektora dolotowego

Zawór przełączający pompy powietrza

Zawór termostatyczny trójtarczowy

Regulacja ciśnienia na zaworze pompa układu wspomagania kierownicy
Obowiązuje dla silnika 642:
Powietrze masowe gorącej folii z lewej strony czujnik przepływu
Prawy czujnik masowego przepływu powietrza z gorącą folią
Silnik odcinający króciec dolotowy
Stopień wyjściowy czasu żarzenia

Element grzewczy przewodu odpowietrzającego
Zawór regulatora ciśnienia pompy wspomagania układu kierowniczego
Lewy pozycjoner recyrkulacji spalin
Ustawnik ciśnienia doładowania
od 2009 r.:
Obowiązuje dla silnika 272, 273: Tuleja złącza, obwód 87 M2e
Obowiązuje dla silnika 642.950: Obwód 87 tuleja złącza
Obowiązuje dla silnika 642.870/872: Obwód 87D2 tuleja złącza

15
105 do 2008 r.:
Obowiązuje dla silnika 113:
Jednostka sterująca ME Kondensator tłumienia zakłóceń radiowych 1 Kondensator tłumienia zakłóceń radiowych 2
Cewka zapłonowa cylindra 1-8 Obowiązuje dla silnika 272:
Jednostka sterująca ME
Czujnik masowego przepływu powietrza z gorącą foliąCzujnik Halla dla lewego wałka rozrządu zaworów dolotowych

Prawy wałek rozrządu zaworów dolotowych

Czujnik Halla

Wałek rozrządu wydechu lewy

Czujnik Halla

Wałek rozrządu wydechu prawy

Czujnik Halla
Elektrozawór wałka rozrządu zaworów dolotowych

Lewy elektrozawór wałka rozrządu zaworów dolotowych

Elektrozawór
lewego wałka rozrządu wydechu

Elektrozawór wałka rozrządu wydechu lewy

Zawór elektromagnetyczny wałka rozrządu wydechu
Cylinder 1-6

Obowiązuje dla silnika 642:

Jednostka sterująca CDI
od 2009 r.:
Obowiązuje dla silnika 272, 273:
Jednostka sterująca ME-SFI [ME]
Obwód 87 Tuleja złącza M1i
Obowiązuje z silnikiem 276:

Złącze komory silnika/silnika
Obowiązuje dla silnika 642.950:
CDI 1.0 PK Jednostka sterująca
Komora silnika/złącze komory wewnętrznej
Obowiązuje dla silnika 642.870/872:
Jednostka sterująca CDI
Komora silnika/złącze komory wewnętrznej
Obwód 87 tuleja złącza

15
106
107 Dotyczy silników 113, 272, 273: Elektryczna pompa powietrza 40
108 Sprężarka AIRmatic 40
109 Jednostka sterująca ESP 25
110 Sygnalizator alarmowy z dodatkową baterią

Syrena alarmowa

10
111 Inteligentny moduł serwo dla DIRECT SELECT 30
112 Lewy zespół lampy przedniej

Prawy zespół lampy przedniej

7,5
113 Lewy klakson
fanfary Prawy klakson fanfary
15
114 do 2008 r.:
Przednia jednostka sterująca SAM
Obowiązuje dla silnika 272: ME sterująca
od 2009 r.: Przednia jednostka sterująca SAM
5
115 Jednostka sterująca ESP 5
116 Elektryczna jednostka sterująca (VGS) 7,5
117 Jednostka sterująca Distronic (DTR) 7,5
118 Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca ME
Obowiązuje dla silnika 642: Jednostka sterująca CDI
5
119 Dotyczy silnika 642.870/872: Jednostka sterująca CDI 5
120 do 2008:
Obowiązuje dla silnika 113, 272: Jednostka sterująca ME
Obowiązuje dla silnika 642: Jednostka sterująca CDI
od 2009 r.:
Obowiązuje dla silnika 272, 273, 276:
Obwód silnika 87 Przekaźnik
ME-SFI [ME] Jednostka sterująca
Obowiązuje z silnikiem 642: Obwód silnika 87 przekaźnik
10
121 Jednostka grzewcza STH 20
122 Obowiązuje dla silnika 113, 272, 273, 276, 642: Rozrusznik 25
123 Obowiązuje dla silnika wysokoprężnego od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym 20
124 od 2009 r: Elektrohydrauliczne wspomaganie kierownicy 7,5
125
Przekaźniki
A Przekaźnik stopnia 1 i 2 wycieraczek
B Wycieraczka WŁ./WYŁ.
C Obowiązuje dla silnika 642: Dodatkowa pompa obiegowa do chłodzenia oleju przekładniowego
Obowiązuje dla silnika 156: Pompa obiegowa płynu chłodzącego silnik
D Silnik terminalu 87
E Pompa wtrysku powietrza wtórnego
F Klakson
G Sprężarka zawieszenia pneumatycznego
H Obwód 15
I Rozrusznik

Przednia skrzynka bezpieczników wstępnych

Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
4
5 Obowiązuje od 1.7.09: Jednostka sterująca ESP 40
6 Obowiązuje do 30.6.09: Jednostka sterująca ESP 40
6 Obowiązuje od 1.7.09: Elektrohydrauliczne wspomaganie kierownicy 100
7 AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora 100
8 Bezpiecznik komory silnika i skrzynka przekaźników 150

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się po stronie pasażera na tablicy rozdzielczej, za pokrywą.

Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
10 Elektroniczny sterownik dmuchawy Booster 10
11 Klaster instrumentów 5
12 Automatyczna klimatyzacja [KLA]

Jednostka sterująco-obsługowa
Komfortowa automatyczna klimatyzacja [KLA]

Jednostka sterująco-obsługowa

15
13 Górna jednostka sterująca panelu sterowania
Moduł kolumny kierownicy
5
14 Zmieniarka CD (do 2008 r.)
Jednostka sterująca EZS
7,5
15 Kompas elektroniczny
Jednostka sterująca interfejsu mediów (stan na 2009 r.)
5
16
17
18

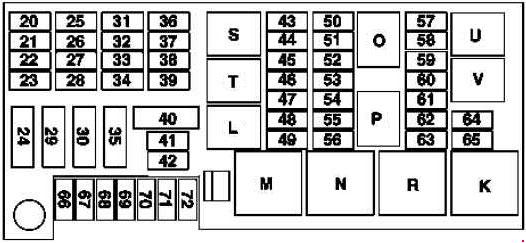

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się w bagażniku (po prawej stronie), pod podłogą bagażnika i jest wygłuszona.



Do 31.05.2006

Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Od 01.06.2006Mercedes-Benz Klasa R W251 (2005-2013) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
20 Filtr przeciwzakłóceniowy anteny radiowej
Jednostka sterująca zestawu mikrofonów (do 2008 r.; z wyjątkiem wersji japońskiej)
Jednostka sterująca systemu sterowania głosowego (VCS [SBS]) (do 2008 r.; wersja USA)
5
21 Jednostka sterująca RCP [HBF] 5
22 Jednostka sterująca systemu Parktronic (PTS)
Stacjonarna nagrzewnica (STH)
Odbiornik zdalnego sterowania radiowego (stan na 2009 r.)
5
23 Odtwarzacz DVD (tylny system rozrywki)
Kompensator E-net
Tylna jednostka sterująca dźwiękiem (do 2008 r.)
Przenośny punkt separacji CTEL (do 2008 r.; wersja japońska)
Uniwersalna przenośna jednostka sterująca interfejsu CTEL (UPCI [UHI]) (do 2008 r.; Japonia wersja)
COMAND jednostka sterująca, wyświetlająca i sterująca (stan na 2009 r.)
10
24 Prawy przedni odwracalny zwijacz napięcia awaryjnego 40
25 do 2008 r.:
Radio (z wyjątkiem wersji USA i wersji japońskiej)
Jednostka radiowo-nawigacyjna (z wyjątkiem wersji amerykańskiej i japońskiej)
Jednostka obsługowa COMAND, wyświetlacz i jednostka sterująca
15
25 od 2009 r:
Radio
Jednostka radiowo-nawigacyjna
COMAND jednostka sterująca, wyświetlająca i sterująca
20
26 Sterownik prawych drzwi przednich 25
27 Przekaźnik komfortu regulacji przedniego fotela pasażera (do 2008 r.) Sterownik regulacji przedniego fotela po stronie pasażera z pamięcią 30
28 Przekaźnik komfortu regulacji fotela kierowcy (do 2008 r.)

Sterownik regulacji przedniego fotela po stronie kierowcy, z pamięcią

30
29 Lewy przedni odwracalny zwijacz napięcia awaryjnego 40
30 do 2008 r.:
Obowiązuje dla silnika 156:
Lewa jednostka sterująca pompy paliwaPrawa jednostka sterująca pompy paliwa

od 2009 r.:

Jednostka sterująca układu paliwowego

40
31 HS [SIH], wentylacja siedzeń i sterownik ogrzewania kierownicy 10
32 AIRmatic z jednostką sterującą ADS

Jednostka sterująca systemu kontroli poziomu tylnej osi

15
33 Bezkluczykowa jednostka sterująca Go 25
34 Sterownik lewych drzwi przednich 25
35 Wzmacniacz do nagłośnienia Wzmacniacz subwoofera (stan na 2009 r.) 30
36 do 2008 roku: Jednostka sterująca systemem połączeń alarmowych 5
36 do 2008 r.:
wersja japońska:
VICS+ETC punkt separacji napięcia zasilania
od 2009 r.: jednostka sterująca systemu połączeń alarmowych
10
37 Moduł zasilania kamery cofania (stan na 01.06.2006 oprócz wersji amerykańskiej i japońskiej)
Jednostka sterująca kamery cofania (stan na 01.06.2006, wersja japońska)
5
38 Jednostka sterująca bramki audio (do 2008 r.; wersja japońska)
Tuner telewizji cyfrowejTuner telewizyjny (analogowo/cyfrowy)
10
39 do 2008 roku:
Jednostka sterująca SDAR (wersja USA)Jednostka sterująca monitora ciśnienia w oponach (TPM) [RDK]

Jednostka sterująca
od 2009 r.:

Jednostka sterująca monitora ciśnienia w oponach (TPM) [RDK]

Jednostka sterująca tunera wysokiej rozdzielczości

Jednostka sterująca Digital Audio Broadcasting
Zewnętrzna separacja nawigacji punkt (wersja dla Korei Południowej)

7,5
40 do 2008 r: Jednostka sterująca zamykaniem tylnych drzwi 40
40 od 2009 r: Sterownik zamykania drzwi tylnych 30
41 Jednostka sterująca napowietrznego panelu sterowania 25
42 Jednostka sterująca napowietrznego panelu sterowania 25
43 Do 31.05.2006:
Silnik wycieraczek tylnej klapy
Lewe gniazdo 3. rzędu siedzeń
Prawe gniazdo 3. rzędu siedzeń
od 2009 r.:
Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca układu paliwowego
Obowiązuje dla silnika 642.872: Prawa jednostka sterująca układu paliwowego
20
44 Do 31.05.2006:
Lewe gniazdo w drugim rzędzie siedzeń
Prawe gniazdo w drugim rzędzie siedzeń
od 2009 r.:
Wersja USA:
Przednie gniazdo wewnętrzneGniazdo 115 V
20
45 do 2008 r.:
Skrzynka przyłączeniowa przestrzeni ładunkowej
do 31.05.2006 r.:
Przednie gniazdo wewnętrzne
od 01.06.2006 r.:
Lewe gniazdo w 2. rzędzie siedzeń
Prawe gniazdo w 2. rzędzie siedzeń
od 2009 r.:
Prawe gniazdo w 2. rzędzie siedzeńGniazdo w bagażniku
20
46 Zapalniczka przednia z podświetleniem popielniczki 15
47 od 2009 r.:
Obowiązuje dla modernizacji:Podświetlana listwa progowa z lewej strony przedniej

Podświetlana listwa progowa z prawej strony

10
48 od 2009:
Obowiązuje dla silnika 642.870: Przekaźnik zasilania AdBlue®
5
49 Cewka anteny prawej (do 2008 r.)
Ogrzewana szyba tylna
30
50 do 2008 r: Silnik wycieraczki tylnej klapy 10
50 od 2009 r: Silnik wycieraczki tylnej klapy 15
51 Zawór odcinający filtra z węglem aktywnym 5
53 AIRmatic z jednostką sterującą ADS

Jednostka sterująca układu kontroli poziomu tylnej osi
do 2008 r.:
Obowiązuje dla silnika 156:
Lewa jednostka sterująca pompy paliwa

Prawa jednostka sterująca pompy paliwa
od 2009 r.:
Obowiązuje dla silnika 272, 273, 276: Jednostka sterująca układu paliwowego
Obowiązuje dla silnik 642.872: Prawa jednostka sterująca układu paliwowego

5
54 Przednia jednostka sterująca SAM Jednostka sterująca
regulacją zasięgu reflektorów (jednostka bi-ksenonowa)
5
55 Obrotowy włącznik światła
Zestaw wskaźników
7,5
56 do 2008 r.: Złącze łącza danych
od 2009 r.: Dotyczy silnika 642.870: Jednostka sterująca AdBlue
5
57 do 2008 roku: Pompa paliwa z czujnikiem poziomu paliwa
od 2009 roku: Dotyczy silnika 642.870: Pompa paliwa
20
58 Złącze łącza danych
Centralna jednostka sterująca bramy
7,5
59 Elektromagnes zagłówka NECK-PRO kierowcy z przodu

Elektromagnes zagłówka NECK-PRO pasażera z przodu

7,5
60 do 2008 r.:
Oświetlenie schowka z wyłącznikiem
Tylna jednostka sterująca SAM
Bezpiecznik komory silnika i skrzynka przekaźników
Punkt separacji CTELPunkt separacji napięcia zasilania VICS+ETC (wersja japońska)

Sterownik systemu połączeń alarmowych
od 2009 r.:
Oświetlenie schowka z przełącznikiem
Bezpiecznik w komorze silnika i skrzynkę przekaźników
Tylna jednostka sterująca SAM)
Punkt separacji telefonu komórkowego

Punkt separacji zasilania VICS+ETC (wersja japońska)
Pompa pneumatyczna siedzenia wielokonturowego

Zewnętrzny punkt separacji nawigacji (wersja dla Korei Południowej)
Jednostka sterująca systemu połączeń alarmowych
Wnętrze tylnego zderzaka

Złącze elektryczne monitorowania martwego pola

5
61 Jednostka sterująca systemów bezpieczeństwa

Listwa stykowa prawego przedniego siedzenia

10
62 Przełącznik regulacji przedniego fotela pasażera

Jednostka sterująca regulatora podparcia lędźwiowego przedniego pasażera

30
63 Przełącznik regulacji fotela kierowcy
Jednostka sterująca regulatora podparcia lędźwiowego kierowcy
30
64
65
66 od 2009 r: Pompa pneumatyczna z wielokonturowym siedziskiem 30
67 Silnik dmuchawy klimatyzacji z tyłu 25
68 do 2008 r.: Podgrzewane tylne siedzenia
od 2009 r.: podgrzewanie siedzeń, wentylacja siedzeń i sterownik podgrzewania kierownicy
25
69 30
70 Gniazdo zaczepu przyczepy (13-stykowe)
Gniazdo zaczepu przyczepy (7-stykowe) (wersja USA)
20
71 Wersja USA: Punkt separacji sterowania hamulcem elektrycznym 30
72 Gniazdo zaczepu przyczepy (13-stykowe) 15
Przekaźniki
K do 31.05.2006: Przekaźnik gniazda 15R, z wyłączeniem zasilania na
dzień 01.06.2006: Przekaźnik, gniazda obwodu 15R (z wyłączeniem zasilania) (zasilanie elektrycznej regulacji fotela)
L Zacisk 30X
M Podgrzewany przekaźnik tylnej szyby
N Obwód 15 przekaźnik / zacisk 87FW
O Przekaźnik pompy paliwa
P Przekaźnik tylnej wycieraczki
R Obwód R przekaźnik 15R
S Rezerwa 1 (zmieniarka) (zasilanie gniazda przedniego)
T od 01.06.2006: Rezerwa 2 (styk normalnie otwarty) (zasilanie gniazd środkowych i tylnych)
U od 01.06.2006: Zacisk przekaźnika przyczepy 30
V od 01.06.2006: Przekaźnik zapasowy 2

Dodaj komentarz
