Mercedes-Benz Klasa C W206 (2021-2023) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa C W206

Dotyczy pojazdów nowych w latach:

2021, 2022, 2023.

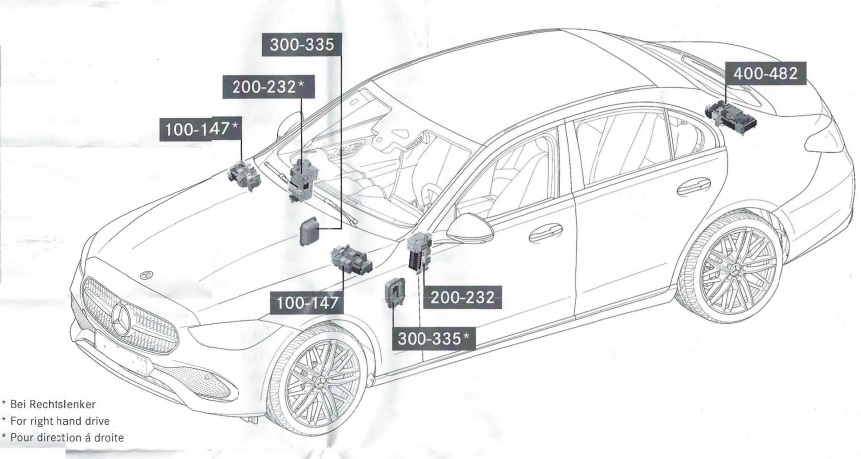

Lokalizacje

Skrzynka bezpieczników w komorze silnika, po stronie kierowcy.

Numer Ampery [A] Opis
100
101
102 20 Elektronika silnika
103 15/25 Elektronika silnika (AMG)
104 20 Elektronika silnika
105 20 Elektronika silnika
106
107 25 Oświetlenie zewnętrzne
108 30 Wycieraczka przedniej szyby
109 5
110 5 Elektronika silnika;

Elektronika systemu hybrydowego;

111 30 Sterownik nadwozia, przód
112
113 25 Oświetlenie zewnętrzne
114 30 Sterownik nadwozia, przód
115 5 Elektronika silnika
116
117 30
118 15 Elektronika silnika
119 15 Elektronika silnika
120 5
121 15 Elektronika silnika
122 5 Elektronika silnika
123 10
124 5 Elektronika silnika
125
126
127 7,5
128 5 ESP
129 5 Sterownik nadwozia, przód
130
131
132
133
134
135
136
137
138
139
140 5 Elektronika silnika
141 10 System nagłośnienia
142 10 Elektronika silnika
143 30 Elektronika silnika
144 Elektronika silnika
145 Elektronika silnika
146 40/30 Elektronika silnika;

Pompa płynu chłodzącego AMG;

Wspomaganie hamulca pompy próżniowej;

147 30/5 ESP;

Pompa płynu chłodzącego;

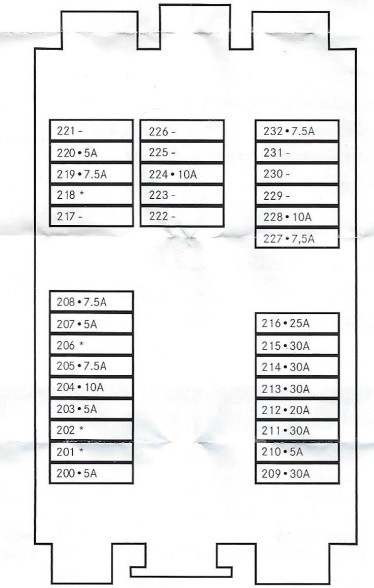

Skrzynka bezpieczników we wnętrzu pojazdu po lewej stronie





Numer Ampery [A] Opis
200 5 Klaster instrumentów
201 7,5/15 Czujnik radarowy wykrywania kolizji z tyłu;

Distronic 1-pudełkowy system;

202 5/10 System hybrydowy;

Skrzynia biegów;

203 5 Kontrola klimatu
204 10 Centralny sterownik układu napędowego
205 7,5 Połączenia diagnostyczne
206 7,5/15 Regulacja fotela/funkcje komfortu (wspomaganie lędźwi)
207 5 Kontrola klimatu
208 7,5
209 30 Sterownik nadwozia, przód
210 5 Elektronika systemu hybrydowego
211 30 Ogrzewanie i wentylacja siedzeń
212 20 Skrzynka multimediów
213 30 Napinacz pasa bezpieczeństwa, przedni lewy i prawy
214 30 Jednostki sterujące, drzwi
215 30 Regulacja fotela/funkcje komfortu
216 25 Zawieszenie
217
218 7,5/15 Moduł przełącznika kolumny kierownicy;

Ogrzewanie kierownicy;

219 7,5 AIR-BALANCE (generator zapachów)
220 5 Rejestracja opłat
221
222
223
224 10 Klaster instrumentów
225
226
227 7,5 Wyświetlacz Head-up (HUD)
228 10 Klaster instrumentów
229
230
231
232 7,5 Klaster instrumentów

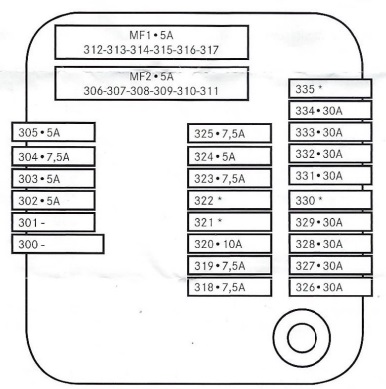

Skrzynka bezpieczników we wnętrzu pojazdu po prawej stronie (w przestrzeni na nogi)

Numer Ampery [A] Opis
301
302 5 System alarmu przeciwkradzieżowego
303 5 Centralny zamek
304 7,5 Blokada zapłonu
305 5 Panel kontrolny pod sufitem
306 5 Czujnik deszczu i światła
307 5
308 5 Elektronika systemu hybrydowego
309 5 System monitorowania ciśnienie w oponach
310 5 Elektronika systemu hybrydowego
311 5 Blokada zapłonu
312 5
313 5 Regulacja fotela/funkcje komfortu
314 5
315 5
316 5
317 5 Podgrzewana szyba przednia
318 7,5 System poduszek powietrznych
319 7,5 Blokada zapłonu
320 10 Panel kontrolny pod sufitem
321 5/15 Elektronika silnika;

Napęd na wszystkie koła AMG.

322 7,5/5 Regulacja fotela/funkcje komfortu pasażera (wspomaganie lędźwi)
323 7,5 System wspomagania jazdy
324 5 System wspomagania jazdy
325 7,5 Telefonia/indukcyjna funkcja ładowania telefonu komórkowego
326 30 Elektronika systemu hybrydowego
327 30 Jednostki sterujące, drzwi
328 30
329 30 Napinacz pasa bezpieczeństwa, przedni lewy i prawy
330 Elektronika systemu hybrydowego;

Ogrzewanie postojowe;

331 30 Radio, system nawigacji
332 30 Regulacja fotela/funkcje komfortu
333 30 Przesuwany szyberdach, panoramiczny dach
334 30 Przesuwany szyberdach, panoramiczny dach
335 5/10/20 Skrzynka multimediów (MM box – standard, kod 14U, kod 72B USB Plus)

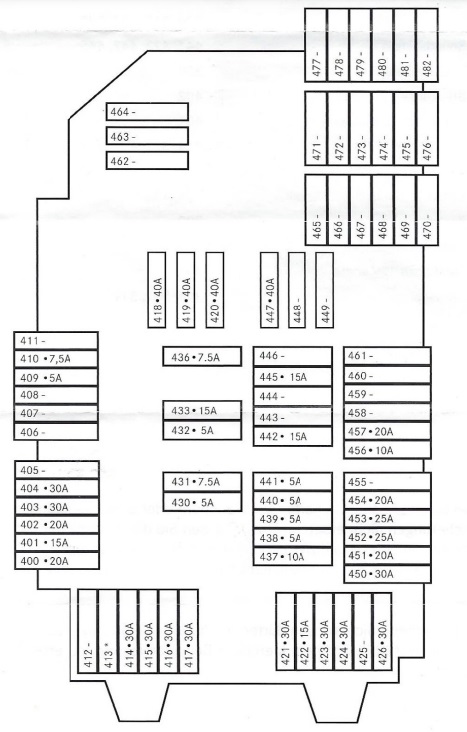

Skrzynka bezpieczników w bagażniku







Numer Ampery [A] Opis
400 20 Gniazdo 12V i zapalniczka, przód
401 15 Gniazdo 12V, bagażnik
402 20 Gniazdo 12V, tył
403 30
404 30
405
406
407
408
409 5 Elektronika systemu hybrydowego
410 7,5
411
412
413 15/30 Selektywna redukcja katalityczna;

Wtrysk wody AMG;

414 30 Sterownik nadwozia, tył
415 30 System paliwa
416 30 Jednostki sterujące, drzwi
417 30 Jednostki sterujące, drzwi
418 40 Elektronika silnika
419 40 Ogrzewanie tylnej szyby
420 40 Klapa bagażnika/zdalny zamek tylnych drzwi/Dostęp bezdotykowy
421 30 Sterownik nadwozia, tył
422 15 System nagłośnienia
423 30
424 30 Ogrzewanie i wentylacja siedzeń
425
426 30
427
428
429
430 5 Telefonia/indukcyjna funkcja ładowania telefonu komórkowego
431 7,5 Moduł komunikacyjny
432 5 System wspomagania jazdy
433 15 System ładowania
434
435
436 7,5 Elektronika systemu hybrydowego
437 10
438 5
439 5 System wspomagania jazdy
440 5 Elektronika systemu hybrydowego
441 5 Klapa bagażnika/zdalny zamek tylnych drzwi/Dostęp bezdotykowy
442 15
443
444
445 15 System nagłośnienia
446
447 40 System nagłośnienia
448
449
450 20 Hak holowniczy
451 30 Hak holowniczy
452 25 Hak holowniczy
453 25 Hak holowniczy
454 20 Hak holowniczy
455
456 10 Elektronika systemu hybrydowego
457 20
458
459
460
461
462
463
464
465
466
467
468 Asystent parkowania
469
470
471
472
473
474
475
476
477
478
479
480
481
482
