Schemat skrzynek bezpieczników i przekaźników – Chevrolet Prisma
Dotyczy pojazdów nowych w latach:
2013, 2014, 2015, 2016, 2017, 2018, 2019.
Skrzynka bezpieczników w komorze silnika

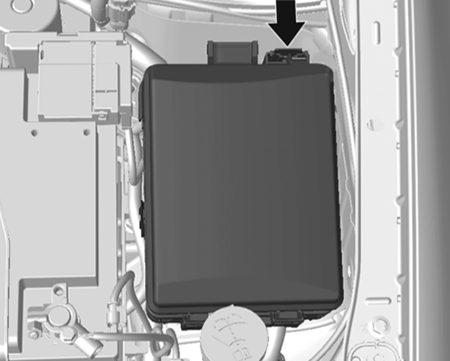

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odblokuj pokrywę, podnieś ją i zdejmij.
Niektóre z głównych bezpieczników znajdują się w skrzynce nad dodatnim biegunem akumulatora. W razie potrzeby skontaktuj się z dealerem Chevroleta lub autoryzowanym serwisem w celu wymiany.

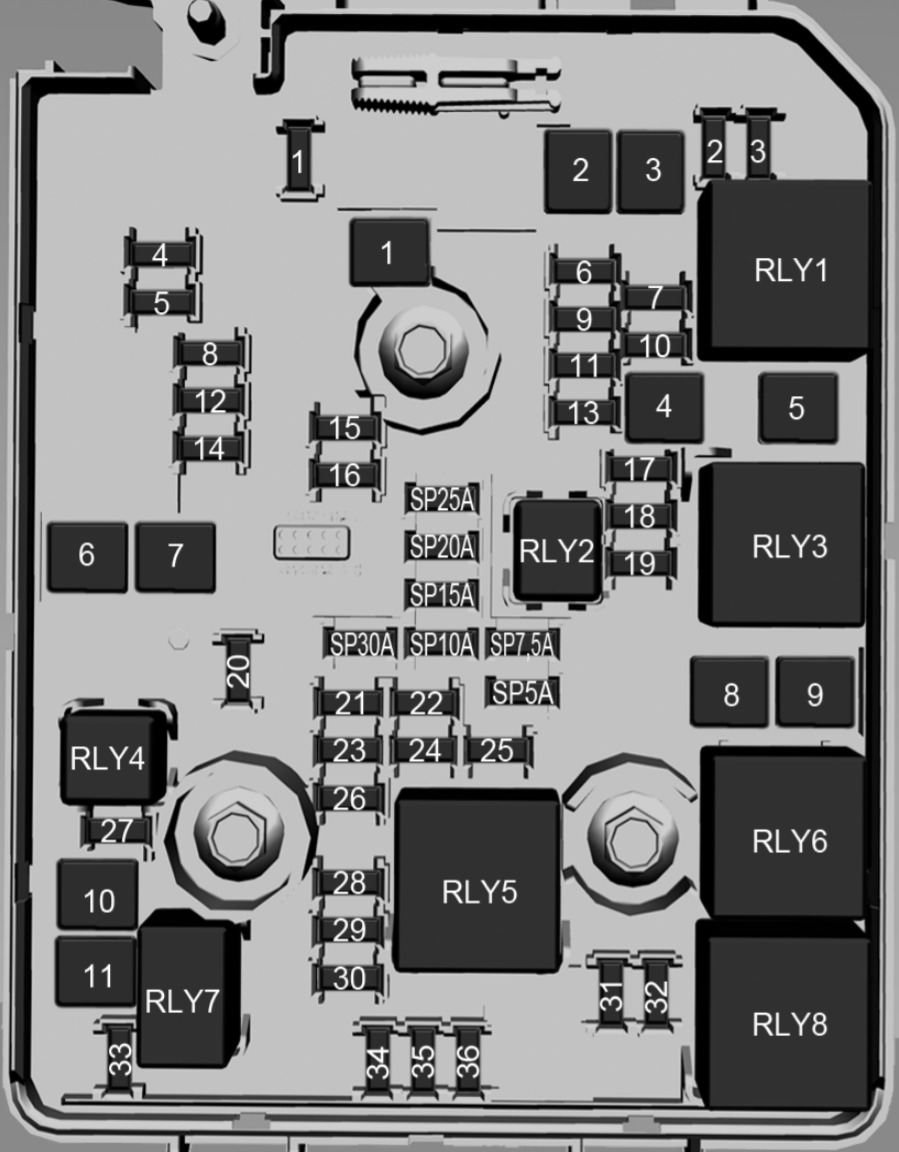

| Numer |
Ampery [A] |
Opis |
| mini bezpieczniki |
| 1 |
25A |
nieużywany |
| 2 |
7,5A |
Zewnętrzne lusterko wsteczne, 4 przełączniki podnoszenia szyb (drzwi kierowcy) (w wersjach z takim wyposażeniem) |
| 3 |
5A |
nieużywany |
Reklama
|
| 4 |
25A |
nieużywany |
| 5 |
30A |
Moduł ABS |
| 6 |
5A |
nieużywany |
| 7 |
15A |
nieużywany |
| 8 |
15A |
Moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu) |
| 9 |
5A |
Regulowana kontrola napięcia |
| 10 |
10 A |
Przełącznik sprzęgła, tablica przyrządów, poduszka powietrzna, moduł sterujący HVAC (jeśli jest na wyposażeniu).
Przekaźnik uruchamiania i uruchamiania/kamera cofania |
| 11 |
20 A |
Wycieraczka tylnej szyby |
| 12 |
30A |
tylny odmgławiacz |
| 13 |
10 A |
nieużywany |
| 14 |
7,5A |
nieużywany |
| 15 |
20 A |
nieużywany |
| 16 |
25A |
nieużywany |
| 17 |
10 A |
Pompa zimnego rozruchu, przełącznik próżniowy (jeśli jest w wyposażeniu) |
| 18 |
10 A |
Moduł sterujący silnika, moduł automatycznej skrzyni biegów (jeśli jest na wyposażeniu) |
| 19 |
20 |
pompa paliwowa |
| 20 |
15A |
nieużywany |
| 21 |
10 A |
Przekaźnik wentylatora chłodnicy, przekaźnik klimatyzacji (jeśli jest na wyposażeniu) |
| 22 |
10 A |
nieużywany |
| 23 |
10 A |
nieużywany |
Reklama
|
| 24 |
10 A |
Spryskiwacze szyb i szyb |
| 25 |
10 A |
pompa zimnego startu |
| 26 |
10 A |
MAF, kanister |
| 27 |
10 A |
nieużywany |
| 28 |
10 A |
Przednia i tylna grzałka sondy lambda / sonda lambda |
| 29 |
20A |
Moduł sterujący silnika |
| 30 |
15A |
Wtryskiwacze paliwa 1, 2, 3, 4; moduły kontroli zapłonu 1, 2, 3,4 |
| 31 |
10 A |
Światła drogowe (lewa strona) |
| 32 |
10 A |
Światła drogowe (prawa strona) |
| 33 |
15A |
Moduł sterujący silnika |
| 3. 4 |
15A |
Klakson |
| 35 |
10 A |
Sprężarka klimatyzacji (jeśli jest na wyposażeniu) |
| 36 |
10 A |
Światło przeciwmgielne (jeśli jest w wyposażeniu) |
| Bezpieczniki JCase |
| 1 |
40A |
Moduł ABS |
Reklama
|
| 2 |
30A |
Spryskiwacz do szyb |
| 3 |
40A |
Przekaźnik sterujący HVAC (jeśli jest na wyposażeniu) |
| 4 |
30A |
nieużywany |
| 5 |
40A |
nieużywany |
| 6 |
30A |
nieużywany |
| 7 |
40A |
nieużywany |
| 8 |
30A/40A |
Wentylator chłodnicy (zmniejszona prędkość) |
| 9 |
40A |
wentylator chłodnicy |
| 10 |
20 A |
Pompa próżniowa (jeśli jest w wyposażeniu) |
| 11 |
30A |
Startujący silnik |
| przekaźniki |
| RLY1 |
|
Uruchom i uruchom przekaźnik |
| RLY2 |
|
pompa paliwowa |
| RLY3 |
|
nieużywany |
| RLY4 |
|
nieużywany |
| RLY5 |
|
Przekaźnik wtrysku (główny) |
| RLY6 |
|
Wentylator klimatyzacji / wentylator chłodzący |
| RLY7 |
|
Startujący silnik |
| RLY8 |
|
Wentylator chłodnicy (zmniejszona prędkość) |
Skrzynka bezpieczników deski rozdzielczej

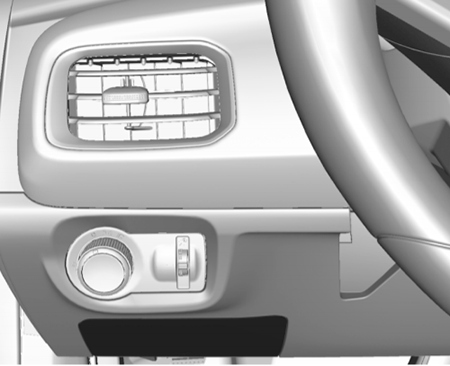

Skrzynka bezpieczników tablicy rozdzielczej znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.
Pociągnij dolną część do góry i na zewnątrz, aby otworzyć pokrywę.

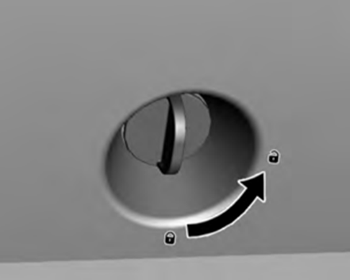

Lub przekręć blokadę w lewo i pociągnij za spód, aby ją wyjąć.

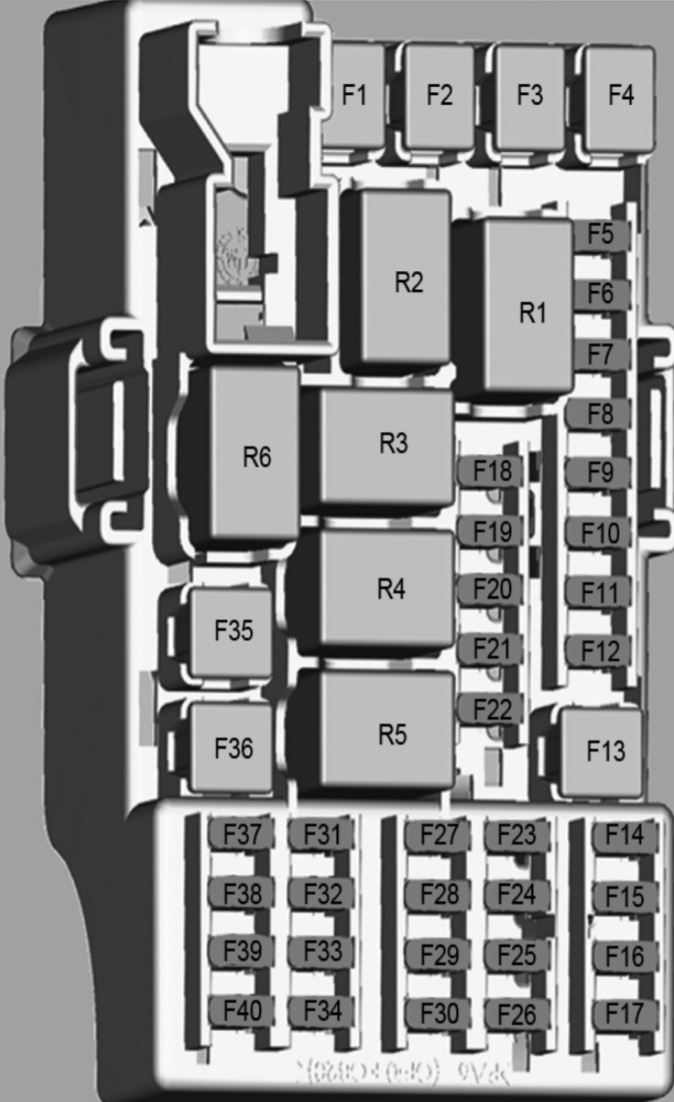

| Numer |
Ampery [A] |
Opis |
Reklama
|
| mini bezpieczniki |
| F5 |
10 A |
BCM 1: Światło ostrzegawcze reflektorów / Światło ostrzegawcze tylnego odmgławiacza / Trzecie światło hamowania / Światło tablicy rejestracyjnej / Sterowanie przekaźnikiem układu wycieraczek / Sterowanie przekaźnikiem zapłonu / Sygnał zapłonu jednostki mocy / Sterowanie przekaźnikiem modułu zamka tylnej klapy / Sygnał hamowania jednostki mocy / Przełącznik zapłonu (DLIS ) / Sterowanie przekaźnikiem akcesoriów / Sterowanie przekaźnikiem spryskiwaczy przedniej szyby / Sterowanie łącznością szeregową / Hamulec zasilania czujnika mocy / Zasilanie sterowania na kierownicy / Tylna mgła |
| F6 |
10 A |
BCM2: Lampka kontrolna systemu zamka drzwi (dla pojazdów z systemem alarmu przeciwkradzieżowego) / Sterowanie przekaźnikiem tylnego odmgławiacza / Sterowanie przekaźnikiem spryskiwaczy tylnej szyby / Dodatkowe sterowanie przekaźnikiem wycieraczek / Pomocnicze sterowanie komunikacyjne w serii / Pomocnicze źródło zasilania czujnika hamulca / Pomocnicze sterowanie kierownicą Zasilacz |
| F7 |
20A |
BCM 3: lewe światło mijania /prawe światło tylne/lewe światło hamowania/lewy kierunkowskaz/lewe światło tylne/tylne światło przeciwmgielne |
| F8 |
20A |
BCM 4: prawe światło drogowe/lewe przednie światło pozycyjne/prawe światło hamowania/prawy kierunkowskaz/prawe światło tylne; |
| F9 |
10 A |
BCM 5: Wskaźnik układu klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem modułu sterującego ogrzewaniem i wentylacją, układ wentylacji i klimatyzacji (jeśli jest w wyposażeniu) / Sterowanie przekaźnikiem wycieraczki tylnej szyby |
| F10 |
15A |
BCM 6: Oświetlenie sufitowe / Oświetlenie skrzyni ładunkowej (jeśli jest w wyposażeniu) / Sterowanie oświetleniem wewnętrznym |
| F11 |
10 A |
CGM |
| F12 |
30A |
BCM 8: System zamka drzwi (jeśli jest na wyposażeniu) |
| F14 |
10 A |
System zwalniania klapy tylnej (jeśli jest w wyposażeniu) |
| F15 |
10 A |
System poduszek powietrznych / Automatyczne odblokowanie (jeśli jest w wyposażeniu) |
| F 16 |
10 A |
złącze diagnostyczne |
| F17 |
2A |
blokada zapłonu |
| F18 |
10 A |
Moduł HVAC (jeśli jest w wyposażeniu) |
| F19 |
– |
Rezerwa na akcesoria: regulacja elektryczna |
| F20 |
10 A |
nieużywany |
| F21 |
– |
Rezerwa na akcesoria: alarm antykradzieżowy |
| F22 |
15A/20A |
Radio |
| F23 |
5A |
Czujnik deszczu (jeśli jest w wyposażeniu) |
| F24 |
10 A |
Czujnik parkowania (jeśli jest w wyposażeniu) |
| F25 |
– |
Rezerwa na akcesoria: zamek centralny |
| F26 |
10 A |
tablica przyrządów |
| F27 |
– |
nieużywany |
| F28 |
– |
nieużywany |
| F29 |
7,5A |
Sprzęgło |
| F30 |
– |
nieużywany |
| F31 |
– |
nieużywany |
| F32 |
10 A |
Moduł HVAC (jeśli jest w wyposażeniu) |
| F33 |
– |
nieużywany |
| F34 |
2A |
Oświetlenie kontrolek na kierownicy (w wersjach tak wyposażonych) |
Reklama
|
| F37 |
– |
nieużywany |
| F38 |
20 lat |
Gniazdo zasilania, zapalniczka (w wersjach z takim wyposażeniem) |
| F39 |
10 A |
Rezerwa na akcesoria: radio |
| F40 |
10 A |
światło grzecznościowe |
| Bezpieczniki JCase |
| F1 |
30A |
rozrusznik |
| F2 |
– |
nieużywany |
| F3 |
40A/25A |
Elektryczne szyby (lewa strona) |
| F4 |
40A/25A |
Elektryczne szyby (prawa strona) |
| F13 |
– |
nieużywany |
| F35 |
30A |
Elektryczne szyby (lewa strona) |
| F36 |
– |
nieużywany |
| przekaźniki |
| RLY1 |
|
nieużywany |
| RLY2 |
|
nieużywany |
| RLY3 |
|
Przekaźnik systemu otwierania tylnej klapy (jeśli jest na wyposażeniu) |
| RLY4 |
|
rozrusznik |
| RLY5 |
|
Przekaźnik sterowania wentylacją i klimatyzacją, moduł ogrzewania i wentylacji (jeśli jest zainstalowany) |
| RLY6 |
|
Przekaźnik pomocniczy (gniazdko, zapalniczka (w wersjach z takim wyposażeniem), radio dodatkowe i lampka grzewcza) |
