Land Rover Freelander L314 (1998-2006) – skrzynka bezpieczników i przekaźników

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Land Rover Freelander L314

Dotyczy pojazdów wyprodukowanych w latach:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Za zapalniczkę w Land Rover Freelander L314 odpowiada bezpiecznik numer 9 lub 10 w głównej skrzynce bezpieczników.

Numer	Ampery [A]	Opis
1	20	Spryskiwacz; Wycieraczka przedniej szyby.
2	15	Światła stopu; Światła cofania.
3	15	Podgrzewane lusterka; Spryskiwacz tylnej szyby.
4	25	Dmuchawa nagrzewnicy
5	10	Rozrusznik
6	10	Tempomat; HDC; Blokada startu automatycznej skrzyni biegów.
7	10	Lampy boczne – lewe
8	25	Podnośnik przedniej szyby kierowcy
9	15	Zapalniczka
10	20	Gniazdo akcesoriów elektrycznych
11	20	Podgrzewane siedzenia*
12	15	System audio – zasilanie z akumulatora pojazdu.
13	5	Unieruchomienie silnika
14	15	Światła drogowe reflektora – prawe
15	10	Lusterka zewnętrzne
16	10	Oświetlenie wewnętrzne; Zegar.
17	10	Lampy boczne – prawe
18	15	Instrumenty/wskaźniki
19	10	Światła mijania – prawe
20	10	Światła mijania – lewe
21	15	Szyberdach
22	10	Zarządzanie silnikiem
23	10	Poduszka powietrzna
24	5	Pomoc w parkowaniu
25	5	Hamulce przeciwblokujące
26	20	Ogrzewana szyba tylna
27	10	System nagłośnienia
28	–	Nieużywany
29	5	Elektryczne szyby
30	15	Przednie światła przeciwmgielne
31	20	Podnoszenie i opuszczanie szyby w tylnej klapie
32	25	Podnośnik szyby tylnej – lewy
33	25	Podnośnik szyby tylnej – prawy
34	15	Światła drogowe reflektora – lewe
35	25	Podnośnik przedniej szyby pasażera
36	10	Tylne światła przeciwmgielne
37	20	Centralny zamek
38	10	Tylna wycieraczka
39	10	Włącznik przednich świateł przeciwmgielnych
40	–	Nieużywany
41	10	Alternator
42	–	Nieużywany

Numer	Ampery [A]	Opis
1	15	Spryskiwacze tylnej szyby; Podgrzewane lusterka.
2	15	Światła stop; Światła cofania.
3	20 15 *	Spryskiwacz; Wycieraczka szyby przedniej.
4	25	Dmuchawa nagrzewnicy
5	10	Rozrusznik
6	10	Zarządzanie silnikiem
7	5 10 *	Hamulce przeciwblokujące
8	15	Kierunkowskazy
9	15	System nagłośnienia
10	15 20 *	Zapalniczka
11	10	System nagłośnienia
12	15	Szyberdach
13	20 25 *	Gniazdo akcesoriów elektrycznych
14	10	Oświetlenie wnętrza; Zegar; Elektryczne lusterka; Gniazdo diagnostyczne.
15	20	Centralny zamek
16	10	Światła boczne – prawe
17	10	Lusterka elektryczne
18	15	Światła drogowe – prawe
19	10	Alternator
20	15	Światła drogowe – lewe
21	15	Przednie światła przeciwmgielne
22	10	Tylne światła przeciwmgielne
23	20	Odmgławiacz tylnej szyby
24	10	Światła mijania – lewe
25	10	Światła mijania – prawe
26	20	Szyba – tylna lewa
27	20	Szyba – tylna prawa
28	10	Światła boczne – lewe
29	20	Podgrzewane siedzenia
30	10	Wycieraczka tylnej szyby
31	20	Podnoszenie/opuszczanie szyby w tylnej klapie
32	5 20 *	Unieruchomienie silnika; Hamulce przeciwblokujące*.
33	25 20 *	Szyba – przednia lewa
34	25 20 *	Szyba – przednia prawa
35	10	Tempomat; Unieruchomienie silnika.
36	10	Poduszka powietrzna SRS
* -2002

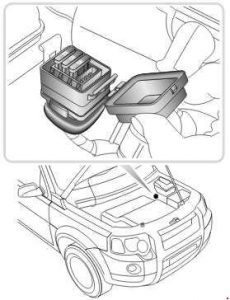

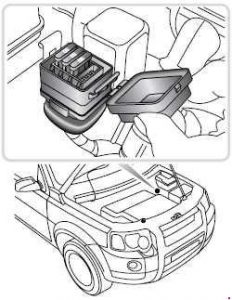

Skrzynka bezpieczników komory silnika znajduje się po lewej stronie komory silnika.

2003-

Numer	Ampery [A]	Opis
1	15	Zarządzanie silnikiem
2	20	Zarządzanie silnikiem
3	15	Zarządzanie silnikiem
4	15	Klimatyzacja; Wentylator chłodzący; Automatyczna skrzynia biegów.
5	20	Zarządzanie silnikiem; Wentylator chłodzący skrzyni biegów; Podgrzewacz paliwa.
6	15	Klakson
7	15	Światła ostrzegawcze
8	30	Prędkość dmuchawy nagrzewnicy 4
9	10	Klimatyzacja
10	20	System paliwowy

Numer	Ampery [A]	Opis
1	40	Wentylator chłodzący
2	–	–
3	15	Klakson
4	15	Światła awaryjne
5	20	Pompa paliwa i wtryskiwacze paliwa
6	40	Wentylator skraplacza
7	30	Elektrozawór rozrusznika
	120	ALTERNATOR
	60	ZAPŁON 1
	60	SKRZYNKA BEZPIECZNIKÓW PASAŻERA
	60	ZAPŁON 2
	60	OŚWIETLENIE
	30	POMPA ABS
