Schematy skrzynek bezpieczników i przekaźników – Land Rover Freelander II LR2 (L359)
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Za zapalniczkę w Land Rover Freelander L314 odpowiada bezpiecznik 45 (zapalniczka) w skrzynce bezpiecznikowej komory silnika i bezpiecznik FA6 (tylne gniazdo akcesoriów) w skrzynce bezpiecznikowej przedziału bagażowego dla lat 2006-2012 oraz bezpieczniki F52 (przednia zapalniczka), F55 (gniazdo pomocnicze tylnej konsoli) i F63 (gniazdo pomocnicze przedziału bagażowego) w skrzynce bezpiecznikowej przedziału pasażerskiego dla lat 2013-2014.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Komora silnika
Schematy skrzynki bezpieczników
2006, 2007, 2008, 2009, 2010, 2011, 2012

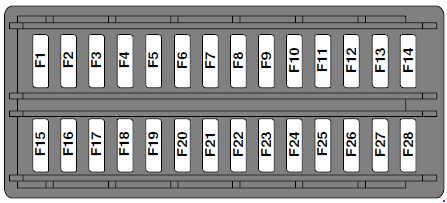

Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2006-2012)
| Numer |
Ampery [A] |
Opis |
| F1 |
5 |
Czujnik deszczu |
| F2 |
10 |
SRS |
| F3 |
5 |
ABS |
| F4 |
5 |
Pakiet instrumentów;
Pedał przyspieszenia;
Moduł przełącznika światła. |
Reklama
|
| F5 |
5 |
– |
| F6 |
15 |
Jednostka audio |
| F7 |
7.5 |
Elementy sterujące na kierownicy |
| F8 |
5 |
Pakiet instrumentów |
| F9 |
15 |
Światła drogowe reflektorów |
| F10 |
15 |
Szyberdach |
| F11 |
7.5 |
Światła cofania i zanurzenie lusterka wewnętrznego |
| F12 |
– |
– |
| F13 |
15 |
Przednie światła przeciwmgielne |
| F14 |
15 |
Płyn do spryskiwaczy |
| F15 |
– |
– |
| F16 |
– |
– |
| F17 |
7.5 |
Oświetlenie wewnętrzne |
| F18 |
– |
– |
| F19 |
5 |
Elektryczna regulacja siedzenia |
| F20 |
15 |
Tylna wycieraczka |
| F21 |
5 |
Alarm |
| F22 |
20 |
Pompa paliwowa |
| F23 |
20 |
Blokada kolumny kierownicy |
| F24 |
– |
– |
Reklama
|
| F25 |
10 |
Klapa tylna;
Klapka wlewu paliwa. |
| F26 |
5 |
Gniazdo diagnostyczne i alarm |
| F27 |
5 |
Przycisk Start i klimatyzacja |
| F28 |
5 |
Światła stopu |
| F29 |
15 |
Moduł napięciowy |
Komora silnika
Przydział bezpieczników w komorze silnika (2006-2012)
| Numer |
Ampery [A] |
Opis |
| F1 |
5 |
2006-2011:
Świece żarowe;
2012:
Pomocnicza pompa wodna. |
| F2 |
15 |
Automatyczna skrzynia |
| F3 |
80 |
Wentylatory chłodzące |
| F4 |
60 |
Świece żarowe |
| F5 |
– |
Nieużywany |
| F6 |
10 |
Diesel:
Zarządzanie silnikiem |
| F6 |
15 |
Benzyna:
Zarządzanie silnikiem |
| F7 |
5 |
Przekaźniki |
| F8 |
10 |
Diesel:
Zarządzanie silnikiem |
Reklama
|
| F8 |
15 |
Benzyna:
Zarządzanie silnikiem |
| F9 |
10 |
Diesel:
Zarządzanie silnikiem |
| F9 |
15 |
Benzyna:
Zarządzanie silnikiem |
| F10 |
10 |
Benzyna:
Zarządzanie silnikiem |
| F11 |
10 |
Zarządzanie silnikiem |
| F12 |
10 |
Diesel:
Zarządzanie silnikiem |
| F12 |
20 |
Benzyna:
Zarządzanie silnikiem |
| F13 |
15 |
Klimatyzacja |
| F14 |
15 |
Diesel:
Zarządzanie silnikiem |
| F15 |
40 |
Rozrusznik |
| F 16 |
100 |
Podgrzewacz PTC z silnikiem Diesla |
| F17 |
60 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F18 |
60 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F19 |
60 |
Zasilanie skrzynki bezpiecznikowej bagażnika |
| F20 |
60 |
Zasilanie skrzynki bezpiecznikowej bagażnika |
| F21 |
60 |
Zasilanie skrzynki bezpiecznikowej przedziału bagażowego;
Moduł audio. |
| F22 |
30 |
Wycieraczki |
| F23 |
40 |
Nieużywany |
| F24 |
30 |
Spryskiwacze reflektorów |
| F25 |
30 |
ABS |
Reklama
|
| F26 |
40 |
ABS |
| F27 |
40 |
Nieużywany |
| F28 |
40 |
Dmuchawa nagrzewnicy |
| F29 |
– |
– |
| F30 |
15 |
Nieużywany |
| F31 |
15 |
Klaksony |
| F32 |
20 |
Dodatkowa nagrzewnica oleju napędowego |
| F33 |
5 |
Przekaźniki |
| F34 |
40 |
Podgrzewana szyba przednia (lewa) |
| F35 |
40 |
Podgrzewana szyba przednia (prawa) |
| F36 |
5 |
Nieużywany |
| F37 |
10 |
Podgrzewane dysze spryskiwaczy |
| F38 |
10 |
AFS (silniki lamp RH) |
| F39 |
10 |
Kontrola klimatu |
| F40 |
10 |
2006-2010:
Nieużywany;
2011-2012:
Pomocnicza pompa wodna. |
| F41 |
20 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F42 |
15 |
Zarządzanie silnikiem |
| F43 |
5 |
Sterowanie poziomowaniem reflektorów -AFS |
| F44 |
10 |
AFS (silniki lamp lewych) |
| F45 |
15 |
Zapalniczka |
Bagażnik
Przydział bezpieczników w bagażniku (2006-2012)
| Numer |
Ampery [A] |
Opis |
| FA1 |
25 |
Sterowanie drzwiami kierowcy |
| FA2 |
25 |
Sterowanie drzwiami dla pasażerów |
| FA3 |
25 |
Elementy sterujące tylnymi lewymi drzwiami |
| FA4 |
25 |
Sterowanie tylnymi prawymi drzwiami |
| FA5 |
– |
– |
| FA6 |
15 |
Tylne gniazdo akcesoriów |
| FA7 |
30 |
Ogrzewana tylna szyba |
| FA8 |
– |
– |
| FA9 |
15 |
Moc przyczepy |
Reklama
|
| FA10 |
30 |
Elektryczny fotel kierowcy |
| FA11 |
40 |
Moc przyczepy |
| FA12 |
– |
– |
| FB1 |
10 |
Czujnik parkowania |
| FB2 |
– |
– |
| FB3 |
15 |
Ogrzewanie siedzenia kierowcy |
| FB4 |
15 |
Ogrzewanie fotela pasażera z przodu |
| FB5 |
15 |
Lodówka do przyczepy kempingowej |
| FB6 |
15 |
Elektroniczny centralny mechanizm różnicowy |
| FB7 |
– |
– |
| FB8 |
– |
– |
| FB9 |
30 |
Elektryczny fotel pasażera |
| FB10 |
– |
– |
| FB11 |
– |
– |
| FB12 |
– |
– |
| FD1 |
10 |
System audio i ekran dotykowy |
| FD2 |
– |
– |
| FD3 |
10 |
DAB |
| FD4 |
5 |
Telefon Bluetooth |
| FD5 |
– |
– |
| FD6 |
10 |
Jednostka audio |
| FD7 |
– |
– |
| FD8 |
– |
– |
| FD9 |
30 |
Wzmacniacz dźwięku |
| FD10 |
– |
– |
| FD11 |
– |
– |
| FD12 |
– |
– |
2013, 2014
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2013-2014)
| Numer |
Ampery [A] |
Opis |
| F1 |
5 |
Odbiornik RF;
Czujnik ruchu we wnętrzu;
System monitorowania ciśnienia w oponach (TPMS). |
| F2 |
– |
– |
Reklama
|
| F3 |
15 |
Przednie światła przeciwmgielne |
| F4 |
– |
– |
| F5 |
5 |
Moduł kontroli poślizgu |
| F6 |
5 |
Zasilanie zapłonu skrzynki bezpieczników w komorze silnika i
przekaźników skrzynki bezpieczników w bagażniku. |
| F7 |
– |
– |
| F8 |
25 |
Moduł drzwi przednich pasażera |
| F9 |
5 |
EPB |
| F10 |
5 |
Podgrzewane dysze spryskiwaczy |
| F11 |
10 |
Lekka przyczepa cofania |
| F12 |
10 |
Światła cofania;
Kontrola lustra. |
| F13 |
– |
– |
| F14 |
5 |
Włącznik pedału hamulca |
| F15 |
30 |
Ogrzewana tylna szyba |
| F 16 |
– |
– |
| F17 |
5 |
Moduł pojazdu bezkluczykowego (KVM) |
| F18 |
– |
– |
| F19 |
5 |
Moduł sterujący układu napędowego (PCM) |
| F20 |
5 |
Pedał gazu |
| F21 |
5 |
Tablica przyrządów;
Konsola środkowa;
Elektryczna grzałka wspomagająca. |
| F22 |
5 |
Moduł sterujący skrzyni biegów (TCM) |
| F23 |
– |
– |
| F24 |
5 |
Tylne światło przeciwmgielne (prawa strona) |
| F25 |
5 |
Tylne światło przeciwmgielne (lewa strona) |
| F26 |
– |
– |
| F27 |
– |
– |
| F28 |
– |
– |
| F29 |
– |
– |
| F30 |
– |
– |
| F31 |
5 |
Moduł napięciowy;
Czujnik deszczu;
Lampka dezaktywacji poduszki powietrznej pasażera (PAD). |
| F32 |
25 |
Moduł drzwi kierowcy |
| F33 |
– |
– |
| F34 |
10 |
Klapka paliwa |
| F35 |
– |
– |
| F36 |
5 |
Sygnalizator akustyczny z zasilaniem bateryjnym |
| F37 |
5 |
Ceny drogowe (tylko Singapur) |
| F38 |
15 |
Spryskiwacz przedniej szyby |
| F39 |
25 |
Moduł drzwi tylnych (lewa strona) |
| F40 |
5 |
Zegar;
Przełącznik pamięci drzwi. |
| F41 |
– |
– |
| F42 |
30 |
Siedzenie kierowcy |
| F43 |
15 |
Spryskiwacz tylnej szyby |
| F44 |
25 |
Moduł drzwi tylnych (prawa strona) |
| F45 |
30 |
Fotel pasażera z przodu |
| F46 |
– |
– |
| F47 |
20 |
Moduł szyberdachu i rolety przeciwsłonecznej |
| F48 |
15 |
Złącze przyczepy |
| F49 |
– |
– |
| F50 |
– |
– |
| F51 |
5 |
Przełączniki na kierownicy |
| F52 |
20 |
Zapalniczka do cygar (przód) |
| F53 |
– |
– |
| F54 |
– |
– |
| F55 |
20 |
Gniazdo pomocnicze (konsola tylna) |
| F56 |
10 |
Moduł kontroli ograniczeń (RCM) |
| F57 |
10 |
Obwody oszczędzania akumulatora;
Lampa lusterka kosmetycznego;
Lampa rękawicowa;
Lampka w górnej konsoli. |
| F58 |
– |
– |
| F59 |
– |
– |
| F60 |
5 |
Moduł sterujący czujnika klasyfikacji pasażerów (OCSCM) |
| F61 |
5 |
Moduł anteny immobilizera (IAU) |
| F62 |
10 |
Moduł klimatyzacji |
| F63 |
20 |
Dodatkowe gniazdo (bagażnik) |
| F64 |
– |
– |
| F65 |
– |
– |
| F66 |
5 |
Złącze diagnostyki pokładowej (OBD) |
| F67 |
– |
– |
Komora silnika
Przydział bezpieczników w komorze silnika (2013-2014)
| Numer |
Ampery [A] |
Opis |
| F1 |
– |
Nieużywany |
| F2 |
5 |
Moduł napięciowy |
| F3 |
80 |
Wentylatory chłodzące |
| F4 |
60 |
Świece żarowe |
| F5 |
– |
Nieużywany |
| F6 |
15 |
Zarządzanie silnikiem;
Czujniki tlenu. |
| F7 |
5 |
Przekaźniki |
| F8 |
20 |
Zarządzanie silnikiem |
| F9 |
10 |
Zarządzanie silnikiem |
| F10 |
15 |
Automatyczna skrzynia |
| F11 |
10 |
Zarządzanie silnikiem |
| F12 |
15 |
Zarządzanie silnikiem |
| F13 |
10 |
Klimatyzacja |
| F14 |
15 |
Zarządzanie silnikiem;
Klimatyzacja. |
| F15 |
40 |
Rozrusznik |
| F 16 |
100 |
Podgrzewacz PTC z silnikiem Diesla |
| F17 |
60 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F18 |
60 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F19 |
60 |
Zasilanie skrzynki bezpiecznikowej bagażnika;
System nagłośnieniowy. |
| F20 |
60 |
Zasilanie skrzynki bezpiecznikowej bagażnika |
| F21 |
60 |
Zasilanie skrzynki bezpiecznikowej bagażnika |
| F22 |
30 |
Wycieraczki |
| F23 |
40 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F24 |
– |
Nieużywany |
| F25 |
30 |
ABS |
| F26 |
40 |
ABS |
| F27 |
40 |
Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
| F28 |
40 |
Dmuchawa nagrzewnicy |
| F29 |
– |
Nieużywany |
| F30 |
15 |
Spryskiwacz reflektorów |
| F31 |
15 |
Klaksony |
| F32 |
20 |
Dodatkowa nagrzewnica oleju napędowego |
| F33 |
5 |
Przekaźniki |
| F34 |
40 |
Podgrzewana szyba przednia (LH) |
| F35 |
40 |
Podgrzewana szyba przednia (RH) |
| F36 |
5 |
Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy) |
| F37 |
20 |
Pompa paliwowa |
| F38 |
10 |
Moduł pomocy w parkowaniu |
| F39 |
– |
Nieużywany |
| F40 |
– |
Nieużywany |
| F41 |
– |
Nieużywany |
| F42 |
5 |
Regulacja ustawienia reflektorów |
| F43 |
5 |
Automatyczne światła drogowe. Tylna kamera |
| F44 |
10 |
Podgrzewana kierownica |
| F45 |
5 |
Dodatkowa pompa wodna nagrzewnicy (tylko olej napędowy) |
Bagażnik
Przydział bezpieczników w bagażniku (2013-2014)
| Numer |
Ampery [A] |
Opis |
| FB1 |
15 |
Elektroniczny centralny mechanizm różnicowy |
| FB2 |
15 |
Lodówka do przyczepy kempingowej |
| FB3 |
15 |
Podgrzewacz fotela kierowcy |
| FB4 |
15 |
Ogrzewanie przedniego siedzenia pasażera |
| FB5 |
5 |
Sterowanie nagrzewnicą pomocniczą |
| FB6 |
– |
– |
| FB7 |
– |
– |
| FB8 |
10 |
Tablica przyrządów |
| FB9 |
5 |
System ogrzewania i wentylacji |
| FB10 |
– |
– |
| FB11 |
– |
– |
| FB12 |
– |
– |
| FD1 |
10 |
System nagłośnieniowy. Ekran dotykowy |
| FD2 |
15 |
System nagłośnieniowy |
| FD3 |
10 |
Radio cyfrowe |
| FD4 |
– |
– |
| FD5 |
5 |
Elektryczne przełączniki fotela |
| FD6 |
30 |
Elektryczny hamulec postojowy (EPB) |
| FD7 |
15 |
Tylna wycieraczka |
| FD8 |
30 |
EPB |
| FD9 |
– |
– |
| FD10 |
5 |
Wzmacniacz dźwięku |
| FD11 |
40 |
Wzmacniacz dźwięku |
| FD12 |
– |
– |
