Land Rover Discovery 5 (2017-2023) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Land Rover Discovery 5 L462

Dotyczy pojazdów wyprodukowanych w latach:

2017, 2018, 2019, 2020, 2021, 2022, 2023.

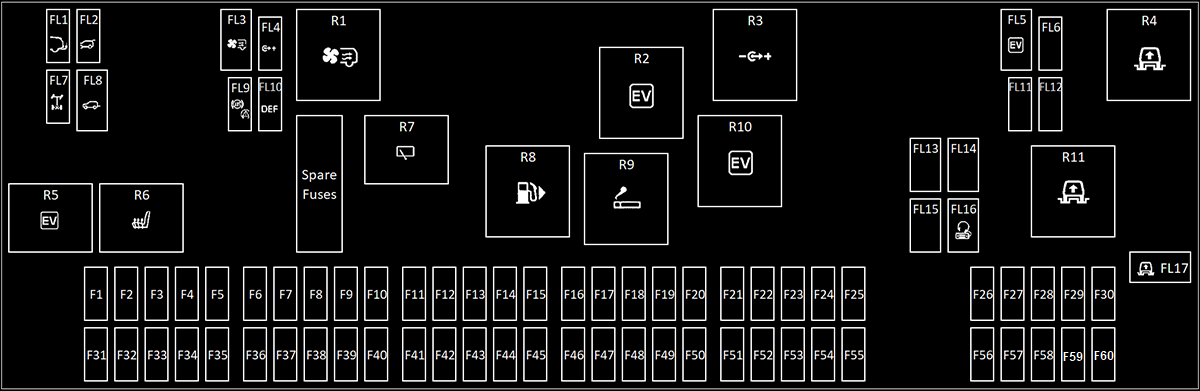

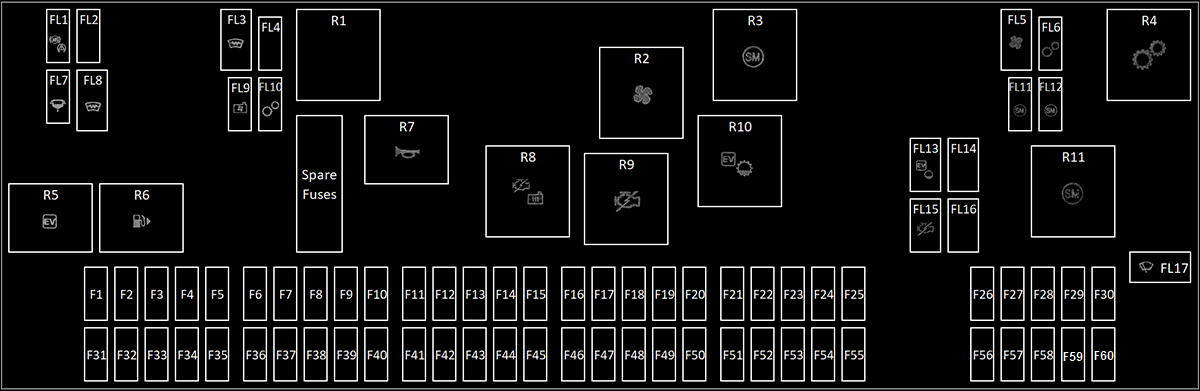

Skrzynka bezpieczników komory silnika

  1. Zdjąć osłonę pod maską: zwolnić i zdjąć zaciski ściągacza mocujące osłonę. Podnieś przednią krawędź pokrywy i przesuń do przodu, aby ją zdjąć.
  2. Podnieś krawędź panelu osłony na tyle, aby umożliwić zdjęcie pokrywy skrzynki bezpieczników.
  3. Zdejmij pokrywę skrzynki bezpieczników, zwalniając zaciski na obu końcach. Etykieta na wewnętrznej stronie pokrywy pokazuje chronione obwody i lokalizację bezpieczników.

Numer Ampery [A] Opis
1 10 2021-2023: System hybrydowy.
2 25 2018-2020: Pompa paliwowa.
3
4
5
6
7
8
9 25 Spryskiwacz tylnej szyby
10 15 2017-2020: Przednie światła przeciwmgielne
11 15 Klakson
12 30 Pompka spryskiwacza prawego reflektora
13 30 Pompka spryskiwacza lewego reflektora
14 15/25 2017: Spryskiwacz przedniej szyby.
2018-2022: Automatyczne zatrzymanie/uruchomienie.
2023: Pompa płynu chłodzącego silnik.
15 15 Chłodzenie doładowania
16 25.10 2017: Emisje z silnika (tylko olej napędowy). Wentylator chłodzący silnika (tylko benzyna).
2018-2023: Dysze spryskiwaczy przedniej szyby
17 5 System zarządzania silnikiem
18 20 2017-2022: System zarządzania silnikiem (tylko benzyna)
19 15 System zarządzania silnikiem
20 25 System zarządzania silnikiem
21 20 2017-2022: System zarządzania silnikiem.
2023: Płyn do układów wydechowych silników wysokoprężnych (DEF).
22 10 2017-2022: System zarządzania silnikiem (tylko olej napędowy). Wentylator chłodzący silnika (tylko benzyna).
2023: System zarządzania silnikiem.
23 10 System zarządzania silnikiem
24 15 System zarządzania silnikiem
25 10 2017-2022: System zarządzania silnikiem (tylko olej napędowy).
2023: Aktywne łopatki układu chłodzenia silnika.
26
27
28
29 5 2017-2022: System zarządzania silnikiem. Rozrusznik. Zarządzanie energią elektryczną
30 10 2018: Podgrzewane wycieraczki
31 10/20 2017: Moduł kierownicy.
2021-2023: Moduł układu napędowego
32 5/10 2017: Lewy system adaptacyjnego oświetlenia przedniego (AFS).
2018-2020: Wykrywanie brodzenia. Kierownica.
2021-2022: Moduł kierownicy.
33 5 Moduł sterujący skrzynki rozdzielczej
34 5 2017-2018: System adaptacyjnego oświetlenia przedniego z prawej strony (AFS).
2021-2023: System hybrydowy.
35 5 2017-2022: Poziomowanie reflektorów
36 5/10 2018: Lewy system adaptacyjnego oświetlenia przedniego (AFS).
2021-2023: Moduł systemów wspomagania kierowcy.
37
38
39
40 15 2017-2022: Skrzynia biegów. Przełącznik reakcji na teren. Selektor biegów.
2023: Skrzynia biegów
41
42 25 2018-2023: Reflektor lewy
43
44 25 2018-2023: Reflektor prawy
45 5 2023: Układ paliwowy
46
47
48
49 5 2018-2022: System zarządzania silnikiem
50
51 10 2017: Chłodzenie silnika.
2018-2023: System zarządzania silnikiem
52
53
54
55
56
57
58
59
60 5 2018: Podgrzewane wycieraczki

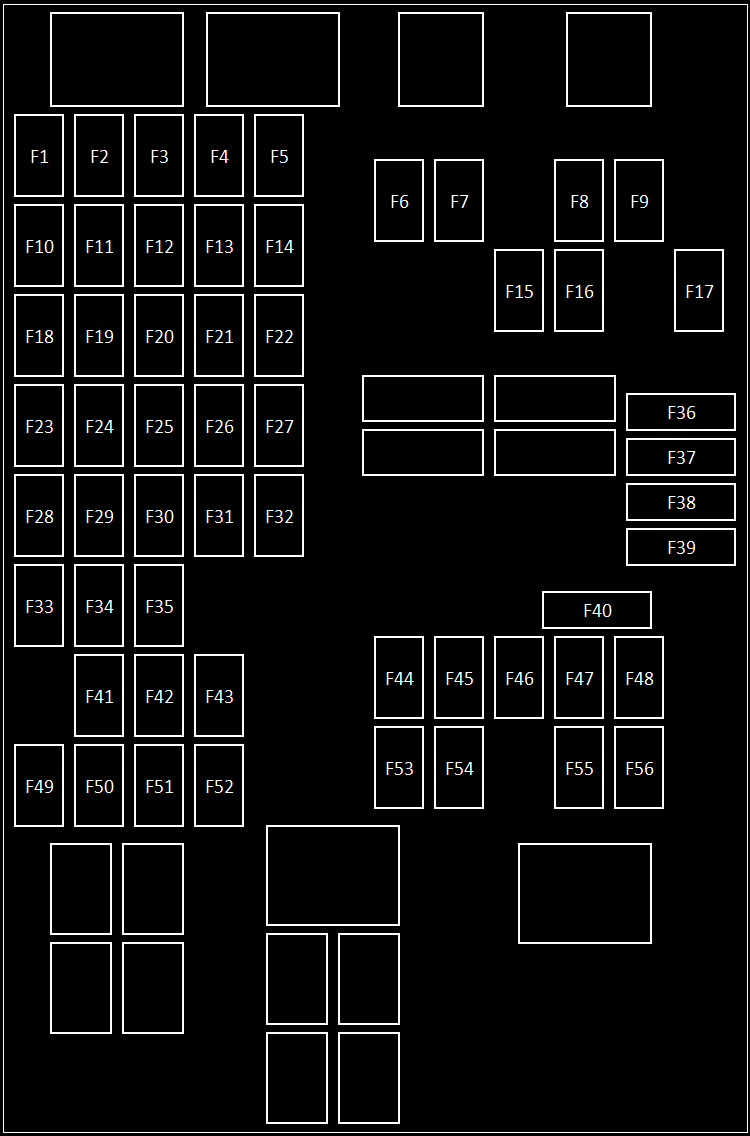

Skrzynka bezpieczników w przedziale pasażerskim

Otwórz schowek. Mocno naciśnij górną część podpórki na każdym końcu i opuść schowek w miejsce na nogi. Etykieta z przodu panelu dostępu do bezpieczników pokazuje chronione obwody i lokalizację bezpieczników. Zdejmij panel, aby uzyskać dostęp do bezpieczników.

Numer Ampery [A] Opis
1 20 Zapalniczka z przodu
2 20 2017: Górny schowek.
2018: Przednie gniazdo akcesoriów. Tylne gniazdo akcesoriów.
2019-2022: Przednie gniazdo akcesoriów.
3 20 Tylne gniazdo akcesoriów
4 10/20 2017: Podgrzewana wycieraczka w pozycji częściowej.
2018: Tylne gniazdo akcesoriów. gniazda USB.
2021-2022: Gniazdo akcesoriów.
5 5 2021-2023: Kompensator sygnału telefonu.
6 10 2021-2022: Systemy klimatyzacji i komfortu w trzecim rzędzie.
7 5 2018-2023: Sygnalizator akustyczny z zasilaniem bateryjnym.
8
9
10 20 2017: Dach panoramiczny.
2018: Gniazda akcesoriów.
2021-2022: Gniazdo akcesoriów do schowka na rękawiczki.
11 25.05.30 2017: Przełączniki lewych tylnych drzwi.
2018: Tylne siedzenia po prawej stronie.
2021-2023: Ładowarka bezprzewodowa.
12 20 Dach panoramiczny
13 5/20 2017: Reakcja terenu.
2018-2023: Dach panoramiczny.
14 5 2018-2023: Kontrola postępu w każdym terenie (ATPC).
15
16
17
18 30 2017: Przełączniki fotela pasażera.
2018: Lewe tylne siedzenie.
2019-2023: Elektryczny fotel pasażera.
19 30 2021-2022: Fotel tylny lewy sterowany elektrycznie.
2023: Przełączniki lewych tylnych drzwi.
20 25 2018-2022: Lewe tylne drzwi.
2023: Przełączniki prawych tylnych drzwi.
21 10 Cubby box
22 5 2021-2023: Wentylator chłodzący.
23 20/30 2017: Fotel pasażera.
2018: Przednie siedzenie pasażera. Lewe tylne siedzenie.
2019-2022: Przednie siedzenie pasażera.
2023: Przełączniki lewych tylnych drzwi.
24 25 Przełączniki drzwi kierowcy. Miękkie zamykanie drzwi kierowcy
25 15 2017-2018: Dynamiczna kontrola stabilności (DSC).
2019-2020: Aktywne udoskonalanie pokonywania zakrętów.
26 10 Przełączniki fotela pasażera
27 25.05 2017: System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu.
2018: Nagrzewnica na paliwo. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu.
2019-2020: Czasowy klimat. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu.
2021-2023: Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera.
28 20 Siedzenie kierowcy
29 25 Przełączniki prawych tylnych drzwi
30 20 Dach panoramiczny
31 5 2018-2020: Opłaty drogowe w Singapurze.
2021-2022: Nagrzewnica pomocnicza. System monitorowania ciśnienia w oponach (TPMS). Odbiornik częstotliwości radiowej (RF). Konsola górna. Odblokowanie podejścia.
32 10 2021-2022: Tylne gniazdo USB.
2023: Tylny panel sterowania.
33 30 2017-2020: Fotel kierowcy
34 25 2017-2020: Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera
35 5 2017-2022: Przełącznik pedału hamulca
36
37 5 2021-2023: Opłaty drogowe (tylko Singapur).
38 10 2021-2023: Moduł systemów wspomagania kierowcy.
39 5/10 2017: Sygnalizator akustyczny z zasilaniem bateryjnym.
2021-2023: Moduł wykrywania bliskiego pola (NFSM).
40
41 5 Telematyka
42
43 10 Podgrzewana kierownica
44 5/10 Moduł kierownicy
45 5/10 2017-2020: Przyciski ekranu dotykowego. Klimatyzacja z tyłu.
2021-2022: Dodatkowe światła dachowe.
46 15 Kontrola klimatu.
47
48 10 2021-2022: Kamera skierowana w stronę kierowcy.
49 5 2017-2022: Immobilizer pojazdu.
2023: Klawisz aktywności.
50 10 2021-2023: Wyświetlacz przezierny (HUD).
51
52 5 2018-2023: Jonizator powietrza.
53 10 2021-2022: Elektryczny fotel kierowcy.
2023: Tablica przyrządów.
54 5 Gniazdo diagnostyczne
55
56 10 2017-2020: Kontrola klimatu.



Skrzynka bezpieczników w bagażniku

  1. Obróć zatrzask o 90° w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij tylny panel dostępu.
  2. Przesuń górny zaczep do tyłu.
  3. Chwyć górną część przedniego panelu dostępu i zdejmij go, mocno pociągając.
  4. Etykieta umieszczona z boku skrzynki bezpieczników pokazuje chronione obwody i rozmieszczenie bezpieczników.

Numer Ampery [A] Opis
1 15 2017: Przełączniki siedzeń w trzecim rzędzie.
2021-2023: Wentylator chłodzący.
2 25 2018-2022: Podgrzewane siedzenia w trzecim rzędzie.
2023: Tylne podgrzewane siedzenia.
3 15/25 2017: Podgrzewane siedzenia w trzecim rzędzie.
2018-2022: Przełączniki siedzeń w trzecim rzędzie.
2023: Przełączniki tylnej konsoli.
4
5 15 2017: Tylna konsola
6
7 5 2018: Zarządzanie energią elektryczną.
2019-2022: Monitorowanie martwego pola. System wykrywania tylnego wyjścia.
2023: Monitorowanie martwego pola.
8 20 2018-2023: Podgrzewany fotel kierowcy.
9 15 Przełączniki fotela kierowcy. Przełączniki przedniego siedzenia pasażera.
10 20/25 2017: Podgrzewane fotele kierowcy i pasażera z przodu.
2018-2023: Podgrzewane siedzenie pasażera z przodu.
11 5/20 2017: Trzeci rząd siedzeń.
2018-2023: Prawe tylne podgrzewane siedzenie.
12 25/15 2017: Podgrzewane tylne siedzenia.
2018: Latarka.
2019-2023: Przełączniki tylnych siedzeń.
13 15/20 2017: Tylne siedzenia. Przełączniki tylnych siedzeń. Latarka.
2018-2023: Podgrzewane tylne siedzenie po lewej stronie.
14 20 Tylna wycieraczka
15 15/30 2017: Gniazdo przyczepy.
2018-2023: Układ paliwowy.
16 15 2018-2023: Gniazdo przyczepy.
17 20/10 2017: Środkowe gniazdo zasilania akcesoriów.
2018-2023: Płyn do układów wydechowych silników wysokoprężnych (DEF).
18 20 2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej.
2018-2023: Gniazdo zasilania akcesoriów w przestrzeni bagażowej. Gniazdo USB w trzecim rzędzie.
19 20 2017-2020: Tylne gniazdo akcesoriów.
2021-2023: Pomocnicze gniazdo zasilania.
20 30/20 2017: Ogrzewana tylna szyba.
2018-2023: Gniazdo akcesoriów Cubby Box.
21 20 2018: Gniazdo akcesoriów w przestrzeni bagażowej.
2019-2023: Konsola podłogowa USB.
22 15 2017: Zintegrowany panel sterowania. Ekran dotykowy
23 10 2017: Tablica przyrządów
24 20/10 2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej.
2018-2020: Tablica przyrządów.
25 5 2018-2023: Zawieszenie pneumatyczne.
26 2 2019-2023: Elektroniczny pobór opłat.
27 10 2017-2018: Pomoc przy parkowaniu. Lusterko wsteczne. kamery. Asystent martwego pola.
2019-2023: Pomoc przy parkowaniu. Lusterko wsteczne. kamery.
28 10 2017-2020: Wyświetlacz przezierny (HUD)
29 5 Adaptacyjny tempomat
30 30/10 2017: Płyn do układów wydechowych silników wysokoprężnych (DEF).
2018-2020: Ogrzewana tylna szyba. Filtr częstotliwości radiowych.
2021-2023: Podgrzewana tylna szyba.
31 10 2021-2022: Tylne gniazdo USB.
32 5 2021-2022: Słuchawki.
33 15 2018: Tylna wycieraczka.
34 5 2021-2023: Akumulator łagodnego hybrydowego pojazdu elektrycznego (MHEV).
35 15 2017: Tylna konsola
36 5 2017: Tylny mechanizm różnicowy
37 20 Siedzenie kierowcy
38 5 2021-2022: Pakiet przełączników tylnej klimatyzacji.
39 30 Rozkładane stopnie boczne
40
41 5 2017: Tylna konsola
42 20/30 2018: Prawe tylne siedzenie.
2021-2023: Zasilanie tylnego prawego siedzenia.
43 20 2018-2022: Bezkluczykowy zamek.
44 15 2018-2023: Gniazdo przyczepy.
45 15 2017-2020: System zarządzania silnikiem. System paliwowy
46 30/15 2017-2018: Układ paliwowy.
2019-2020: Pompa paliwowa.
47 15/5 2017: Układ paliwowy.
2021-2022: Sterowanie systemem informacyjno-rozrywkowym z tyłu.
48 20/10 2017: Pasywne blokowanie.
2021-2022: Konsola tylna.
2023: Ekran dotykowy.
49 10 Tylna klapa sterowana gestem
50 15 2017-2022: Rozrywka i systemy informacyjne
51 15 Systemy rozrywki i informacji
52 10 Nośniki przenośne
53 10 2017-2022: Nośniki przenośne
54 15 2017: Gniazdo przyczepy
55 15 Zawieszenie pneumatyczne.
56 10 2017-2018: Zawieszenie pneumatyczne.
2019-2023: Elektroniczne zawieszenie pneumatyczne. Amortyzatory bezstopniowe.
57 5 Bezkluczykowy zamek.
58 20/30 2017: Przednie siedzenie pasażera.
2018: Przednie siedzenie pasażera. Lewe tylne siedzenie.
2019-2023: Przednie siedzenie pasażera.
59 5 2017: Elektroniczny układ zawieszenia pneumatycznego.
2018-2020: Kamera cofania.
60 30 2017: Płyn do układów wydechowych silników wysokoprężnych (DEF).
