Honda HR-V (2019) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda HR-V

Dotyczy pojazdów wyprodukowanych w latach:

2019.

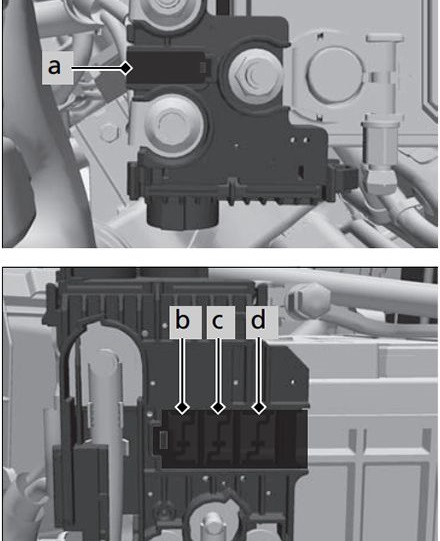

Honda HR-V (2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Zamek od drzwi	20 A
2	–	–
3	SMART (opcja)	(10 A)
4	Odblokowanie drzwi po stronie kierowcy	10 A
Reklama
5	Odblokowanie drzwi po stronie pasażera	10 A
6	Odblokowanie drzwi kierowcy	10 A
7	Zamek drzwi kierowcy	10 A
8	Elektryczne okno kierowcy	20 A
9	Okno elektryczne pasażera	20 A
10	Tylne lewe okno elektryczne	20 A
11	Tylne prawe okno elektryczne	20 A
12	Zamek drzwi po stronie kierowcy	10 A
13	Zamek drzwi po stronie pasażera	10 A
14	–	–
15	Prawe światło drogowe	10 A
16	STS (opcja)	(7,5 A)
17	—	(20A)
18	Szyberdach (opcja)	(20A)
19	Ogrzewanie przednich siedzeń (opcja)	(20A)
20	–	–
21	Tempomat adaptacyjny (opcja)	(7,5 A)
22	Spryskiwacz	15A
23	Wycieraczka tylna (opcja)	(10 A)
24	klimatyzacja	7,5 A
Reklama
25	Światła dzienne	7,5 A
26	Cięcie początkowe (opcja)	(7,5 A)
27	ABS/VSA	7,5 A
28	SRS	10 A
29	Lewe światło drogowe	10 A
30	ACC	10 A
31	Przekaźnik zapłonu	10 A
32	Pompa paliwowa	15A
33	SRS	(7,5 A)
34	Licznik	7,5 A
35	Misja SOL	7,5 A
36	Przednie gniazdo zasilania akcesoriów	20 A
37	AKC	(7,5 A)
38	—	(7,5 A)
39	Opcja	10 A
Reklama
40	Tylna wycieraczka	10 A
41	—	—

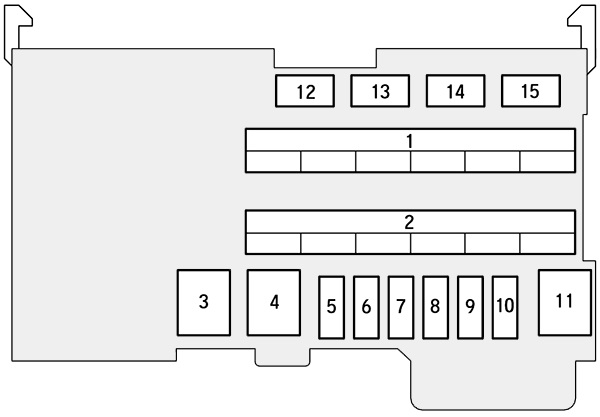

Honda HR-V (2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70 A
1	IG Main (30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))	30 A / 50 A
1	1 Główna skrzynka bezpieczników 2	50 A
1	Silnik ABS/VSA	40 A
1	Główna skrzynka bezpieczników 1	30 A
1	Główna skrzynka bezpieczników 3 (opcja)	40 A
2	Odmgławiacz tylnej szyby	30 A
2	Lewy elektryczny hamulec postojowy	30 A
2	IG Main 2 (modele z systemem inteligentnego wejścia) Nieużywany (modele bez inteligentnego systemu wejścia)	30 A
2	Silnik nagrzewnicy	40 A
2	Prawy elektryczny hamulec postojowy	30 A
2	ABS/VSA FSR	30 A
3	—	—
4	—	—
5	AWD (opcja)	(20A)
6	Podgrzewana przednia szyba (opcja)	(10 A)
7	Tylne GNIAZDO zasilania akcesoriów (opcja)	(20A)
Reklama
8	—	—
9	Wewnętrzne światło	7,5 A
10	Gniazdo zasilania akcesoriów (konsola)	(20A)
11	—	—
12	Nieużywany (modele z systemem inteligentnego wejścia) Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)	— (7,5 A)
13	Podgrzewane lusterko zewnętrzne (opcja)	(10 A)
14	Dmuchawa klimatyzacji SW (opcja)	(7,5 A)
15	Nieużywany (modele z systemem inteligentnego otwierania) Wycieraczka (modele bez inteligentnego systemu otwierania)	— 30 A

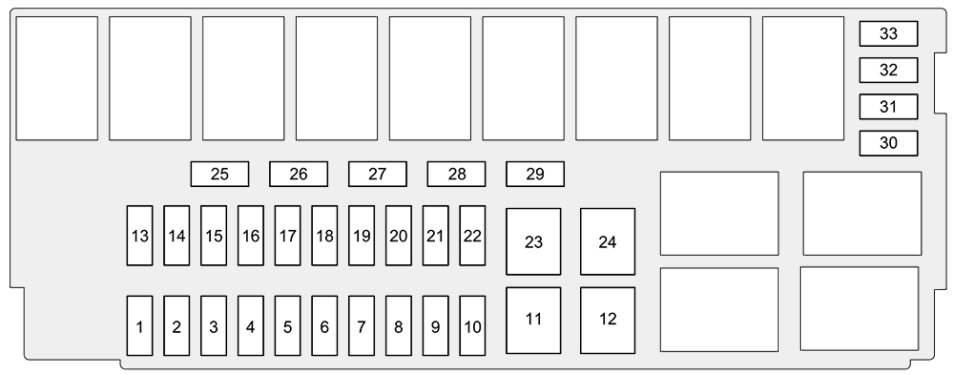

Honda HR-V (2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Główne światło mijania	20 A
2	Elektrycznie przesuwane siedzenie kierowcy (opcja)	(20A)
3	Światła awaryjne	10 A
4	Drive-by-wire	15A
5	Wycieraczka (opcja)	(30A)
6	Światła stop	10 A
7	IGP	15A
8	Cewka zapłonu	15A
9	Światła do jazdy dziennej (opcja)	(10 A)
10	–	(20A)
11	—	(30A)
12	Główny wentylator	30 A
13	Rozrusznik SW (opcja)	(30A)
14	Sprzęgło MG	7,5 A
15	Czujnik akumulatora	(7,5 A)
16	Światła postojowe	10 A
17	Elektrycznie odchylany fotel kierowcy (opcja)	(20A)
18	Klakson	10 A
19	Światło przeciwmgielne (opcja)	(10 A)
20	Odmrażacz przedniej szyby	(10 A)
21	Zapasowe	10 A
Reklama
22	Audio	(10 A)
23	Dodatkowy wentylator	(30A)
24	—	(30A)
25	STRLD (opcja)	(7,5 A)
26	IGP CAM (opcja)	(7,5 A)
27	—	—
28	—
29	—	(30A)
30	IGP LAF	(7,5 A)
31	IGPS	(7,5 A)
32	Prawe światło mijania	10 A
33	Lewe światło mijania	10 A
