Honda HR-V (2016-2018) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
19 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda HR-V

Dotyczy pojazdów wyprodukowanych w latach:

2016, 2017, 2018.

Przedział pasażerski

Skrzynka bezpieczników A:
Znajduje się za tablicą rozdzielczą.
Lokalizacja bezpieczników jest pokazana na etykiecie pod kolumną kierownicy.

Skrzynka bezpieczników B:
Znajduje się w pobliżu skrzynki bezpieczników A.
Zdejmij pokrywę, wkładając płaski śrubokręt w szczelinę boczną, jak pokazano.

Przedział pasażerski (skrzynka bezpieczników A)

Honda HR-V (2016-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Zamek od drzwi	20 A
2	—	—
3	SMART (opcjonalnie)	(10 A)
4	Odblokowanie drzwi po stronie kierowcy	10 A
Reklama
5	Odblokowanie drzwi po stronie pasażera	10 A
6	Odblokowanie drzwi kierowcy	10 A
7	Zamek drzwi kierowcy	10 A
8	Elektryczne okno kierowcy	20 A
9	Okno elektryczne pasażera	20 A
10	Tylne lewe okno elektryczne	20 A
11	Tylne prawe okno elektryczne	20 A
12	Zamek drzwi po stronie kierowcy	10 A
13	Zamek drzwi po stronie pasażera	10 A
14	—	—
15	Prawe światło drogowe	10 A
16	SST (opcjonalnie)	(7,5 A)
17	Osłona przeciwsłoneczna (opcjonalnie)	(20A)
18	Szyberdach (opcjonalnie)	(20A)
19	Podgrzewacz przedniego siedzenia (opcja)	(20A)
20	—	—
21	Kamera wielofunkcyjna (opcjonalnie)	(10 A)
22	Spryskiwacze	15A
23	Tylna wycieraczka (opcjonalnie)	(10 A)
24	klimatyzacja	7,5 A
Reklama
25	Światła dzienne	7,5 A
26	Starter Cut (opcjonalnie)	(7,5 A)
27	ABS/VSA	7,5 A
28	SRS	10 A
29	Lewe światło drogowe	10 A
30	ACG	10 A
31	Przekaźnik zapłonu	10 A
32	Pompa paliwowa	15A
33	SRS	(7,5 A)
34	Licznik	7,5 A
35	Misja SOL	7,5 A
36	Przednie gniazdo ACC	20 A
37	ACC	(7,5 A)
38	ACC (opcjonalnie)	(7,5 A)
39	Opcja	10 A
Reklama
40	Tylna wycieraczka	10 A
41	—	—

Przedział pasażerski (skrzynka bezpieczników B) (2016)

Honda HR-V (2016-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70 A
1	IG Main (30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))	30 A / 50 A
1	Główna skrzynka bezpieczników 2	50 A
1	Silnik ABS/VSA	40 A
1	Główna skrzynka bezpieczników 1	30 A
1	Główna skrzynka bezpieczników 3	40 A
2	Odmgławiacz tylnej szyby	30 A
2	EPB l	30 A
2	IG Main 2 (modele z inteligentnym systemem wejścia)/ Nieużywany (modele bez inteligentnego systemu wejścia)	30 A
2	Ogrzewanie	40 A
2	EPB r	30 A
2	e-DPS	30 A
3	—	—
4	—	—
5	ABS/VSA FSR	30 A
6	Odmrażacz (opcjonalnie)	(10 A)
7	TYLNE GNIAZDO AKCESORIÓW (opcjonalnie)	(20A)
Reklama
8	—	—
9	Wewnętrzne światło	7,5 A
10	Gniazdo akcesoriów (konsola)	(20A)
11	—	—
12	Nieużywany (modele z systemem inteligentnego wejścia) Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)	— 7,5 A
13	Podgrzewane lusterko zewnętrzne (opcja)	(10 A)
14	Dmuchawa klimatyzacji SW (opcjonalnie)	(7,5 A)
15	Nieużywany (modele z systemem inteligentnego otwierania) Wycieraczka (modele bez inteligentnego systemu otwierania)	— 30 A

Przedział pasażerski (skrzynka bezpieczników B) (2017, 2018)

Honda HR-V (2016-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70 A
1	IG Main (30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))	30 A / 50 A
1	Główna skrzynka bezpieczników 2	50 A
1	Silnik ABS/VSA	40 A
1	Główna skrzynka bezpieczników 1	30 A
1	Główna skrzynka bezpieczników 3 (opcjonalnie)	40 A
2	Odmgławiacz tylnej szyby	30 A
2	EPB l	30 A
2	IG Main 2 (modele z inteligentnym systemem wejścia)/ Nieużywany (modele bez inteligentnego systemu wejścia)	30 A
2	Ogrzewanie	40 A
2	EPB r	30 A
2	AWD (opcjonalnie)	30 A
3	—	—
4	—	—
5	ABS/VSA FSR	30 A
6	Odmrażacz (opcjonalnie)	(10 A)
7	TYLNE GNIAZDO ACC (opcjonalnie)	(20A)
8	—	—
9	Wewnętrzne światło	7,5 A
10	Gniazdo ACC (konsola)	(20A)
11	—	—
Reklama
12	Nieużywany (modele z systemem inteligentnego wejścia) Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)	— (7,5 A)
13	Podgrzewane lusterko zewnętrzne (opcja)	(10 A)
14	Dmuchawa klimatyzacji SW (opcjonalnie)	(7,5 A)
15	Nieużywany (modele z systemem inteligentnego otwierania) Wycieraczka (modele bez inteligentnego systemu otwierania)	— 30 A

Komora silnika

Skrzynka bezpieczników A:
Znajduje się w pobliżu zbiornika płynu hamulcowego.
Naciśnij zatrzaski, aby otworzyć pudełko. Umiejscowienie bezpieczników jest pokazane na pokrywie skrzynki bezpieczników.

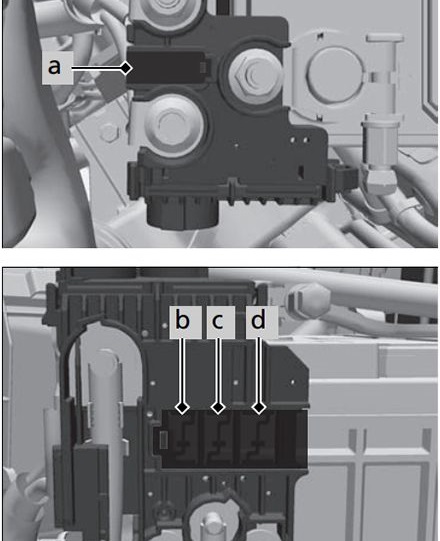

Skrzynka bezpieczników B:
Znajduje się na akumulatorze. Pociągnij pokrywę zacisku +, a następnie zdejmij ją, ciągnąc zaczep, jak pokazano.

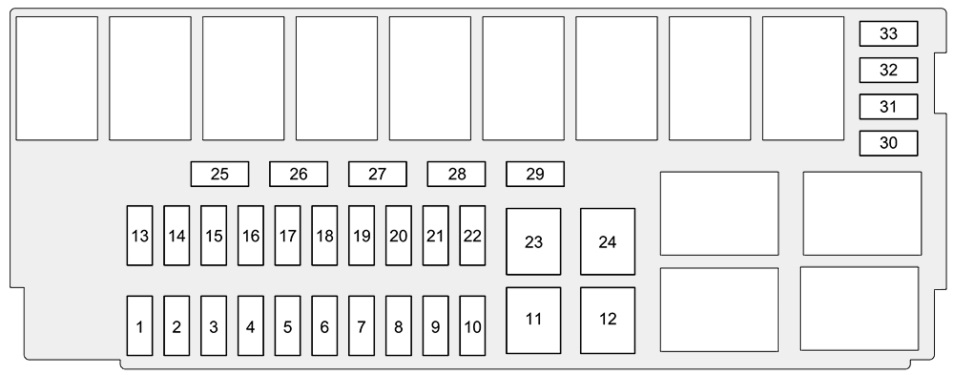

Komora silnika (skrzynka bezpieczników A)

Honda HR-V (2016-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Główne światło mijania	20 A
2	CDC (opcjonalnie)	(30A)
3	Światła awaryjne	10 A
4	DBW	15A
5	Wycieraczka (opcjonalnie)	(30A)
6	Światła stop	10 A
7	IGP	15A
8	Cewka zapłonu	15A
9	EOP (opcjonalnie)	(10 A)
10	Zapłon (opcjonalnie)	(20A)
11	VST2 (opcjonalnie)	(30A)
12	Główny wentylator	30 A
13	Rozrusznik SW (opcjonalnie)	(30A)
14	Sprzęgło MG	7,5 A
15	Czujnik akumulatora	(7,5 A)
16	Małe światło	10 A
17	Główny AFP (opcjonalnie)	(10 A)
18	Klakson	10 A
19	Światło przeciwmgielne (opcjonalnie)	(10 A)
20	SBW (opcjonalnie)	(10 A)
21	Zapasowy	10 A
22	Audio	(10 A)
23	Dodatkowy wentylator	(30A)
24	VST1 (opcjonalnie)	(30A)
25	STRLD (opcjonalnie)	(7,5 A)
Reklama
26	KAMERA IGP (opcjonalnie)	(7,5 A)
27	—	—
28	—	—
29	Zapasowy (opcjonalnie)	(30A)
30	IGP LAF	(7,5 A)
31	IGPS	(7,5 A)
32	Prawe światło mijania	10 A
33	Lewe światło mijania	10 A
