Ford Focus IV (2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
31 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford Focus IV

Dotyczy pojazdów nowych w latach:

2021.

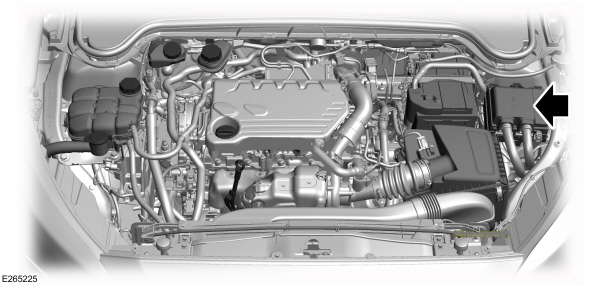

Skrzynka bezpieczników w komorze silnika

Ford Focus IV (2021) - skrzynka bezpieczników i przekaźników

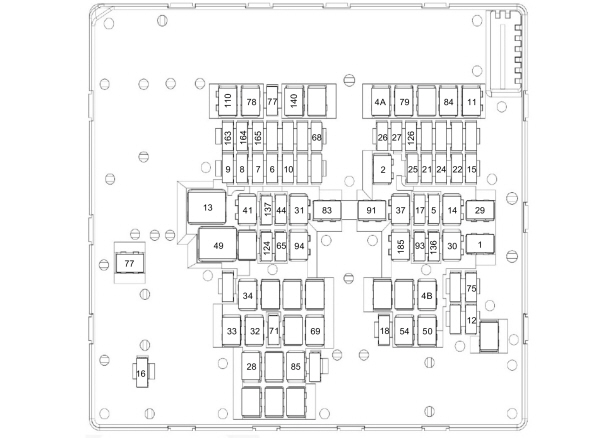

Numer	Ampery [A]	Opis
1	40 A	Moduł sterujący układami nadwozia.
2	30 A	Moduł sterujący układami nadwozia.
4A	20 A	Pompa paliwowa – Diesel.
4B	20 A	Pompa paliwa – benzyna.
5	10 A	Złącze diagnostyczne.
6	15 A	Moduł sterowania zespołem napędowym – benzyna.
6	20 A	Moduł sterowania zespołem napędowym – Diesel.
7	10 A	Moduł sterowania zespołem napędowym.
8	15 A	Moduł sterowania zespołem napędowym.
9	20 A	Moduł sterowania zespołem napędowym.
10	10 A	Moduł sterowania zespołem napędowym – benzyna.
11	30 A	Rozrusznik.
12	10 A	Sprzęgło klimatyzacji.
13	40 A	Silnik dmuchawy.
14	20 A	Moduł sterujący dodatkową nagrzewnicą.
15	20 A	Sygnał dźwiękowy.
16	20 A	Pompa spryskiwacza tylnej szyby.
17	5 A	Zespół podpory lędźwiowej.
18	20 A	Pompka spryskiwacza reflektorów.
21	10 A	Regulacja ustawienia reflektorów.
22	5 A	Elektroniczny układ wspomagania kierownicy.
24	10 A	Moduł sterowania zespołem napędowym.
25	10 A	Przednia kamera układu pomocy przy parkowaniu. Kamera wsteczna. Układ monitorowania martwego pola. Bieg wsteczny.
26	15 A	Moduł sterujący przekładnią – Diesel.
27	10 A	Elektroniczny układ stabilizacji toru jazdy.
28	40 A	Zawór elektronicznej kontroli stabilności.
29	60 A	Pompa elektronicznej kontroli stabilności.
30	25 A	Siedzenie kierowcy regulowane elektrycznie.
31	25 A	Siedzenie pasażera regulowane elektrycznie.
32	20 A	Dodatkowe gniazdo zasilania.
33	20 A	Dodatkowe gniazdo zasilania.
34	20 A	Dodatkowe gniazdo zasilania.
37	20 A	Okno dachowe.
41	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
44	10 A	Przełącznik świateł STOP.
49	60 A	Wentylator
50	30 A	Ogrzewana szyba tylna.
54	20 A	Elektroniczny mechanizm różnicowy o ograniczonym poślizgu – benzyna.
65	20 A	Moduł sterujący przekładnią – Diesel.
65	5 A	Elektroniczny moduł sterujący akumulatorem – benzyna.
68	20 A	Blokada kolumny kierowniczej.
69	30 A	Wycieraczki przedniej szyby.
71	20 A	Wycieraczka szyby tylnej.
75	10 A	Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego – benzyna.
77	10 A	Podgrzewane dysze spryskiwaczy szyby przedniej. Przekaźnik ogrzewania przedniej szyby.
78	40 A	Element grzejny przedniej szyby z lewej strony.
79	40 A	Element grzejny przedniej szyby z prawej strony.
83	40 A	Dodatkowa nagrzewnica.
84	60 A	Dodatkowa nagrzewnica.
85	40 A	Dodatkowa nagrzewnica.
91	40 A	Moduł holowania przyczepy.
93	5 A	Reflektory.
94	20 A	Podgrzewane siedzenia.
110	30 A	Czujnik obecności wody w paliwie – Diesel. Nagrzewnica oleju napędowego.
124	5 A	Czujnik deszczu.
126	5 A	Zespół sterujący dozowaniem – Diesel.
136	15 A	Wzmacniacz.
137	15 A	Wzmacniacz.
140	60 A	Świece żarowe – Diesel.
163	15 A	Nagrzewnica przewodu ciśnieniowego zespołu sterującego dozowaniem.
164	10 A	Moduł sterujący dozowaniem reduktora.
165	15 A	Nagrzewnica zbiornika – Diesel.
185	20 A	Okna sterowane elektrycznie. Okno dachowe.

Zobacz także: Ford F-250, F-350 (1992-1997) - skrzynka bezpieczników i przekaźników

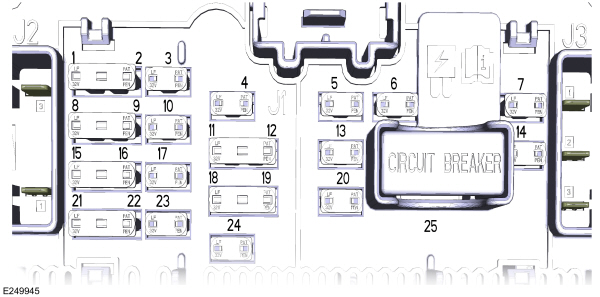

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Focus IV (2021) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2	5 A	Wewnętrzny czujnik temperatury i wilgotności.
3	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4	10 A	Włącznik zapłonu. Przycisk włącznika zapłonu.
5	20 A	Zamek centralny.
6	10 A	Okno dachowe.
7	30 A	Przełącznik lusterka z prawej strony. Przednie okna sterowane elektrycznie z prawej strony.
8	5 A	Moduł sterujący reflektorami.
9	5 A	Lampka kontrolna odłączenia poduszki powietrznej pasażera. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania. Przednia kamera układu pomocy przy parkowaniu.
10	10 A	Moduł wyświetlacza przeziernego. Moduł bezprzewodowego ładowania akcesoriów.
11	5 A	Modem telematyczny.
12	5 A	Centralny moduł sterujący alarmem.
13	15 A	Blokady otwierania drzwi przez dzieci. Pokrywa wlewu paliwa. Zamek centralny.
14	30 A	Przełącznik lusterka z lewej strony. Przednie okna sterowane elektrycznie z lewej strony.
15	15 A	Moduł kierownicy.
16	15 A	Moduł zmiennej charakterystyki zawieszenia.
17	15 A	Sterowanie głosem. Zespół audio.
18	7,5 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
19	7,5 A	Syrena alarmu zasilana przez baterię.
20	10 A	Syrena systemu alarmowego.
21	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji. Elektroniczny moduł zmiany biegów.
22	7,5 A	Moduł kierownicy. Zestaw wskaźników. Złącze diagnostyczne.
23	20 A	Zespół audio.
24	20 A	Nieużywany (zapasowy).
25	30 A	Nieużywany (zapasowy).
