Ford Focus IV (2020) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Ford Focus IV

Dotyczy pojazdów nowych w latach:

2020.

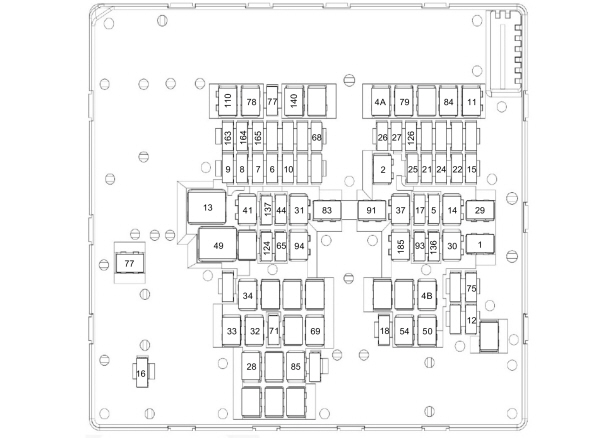

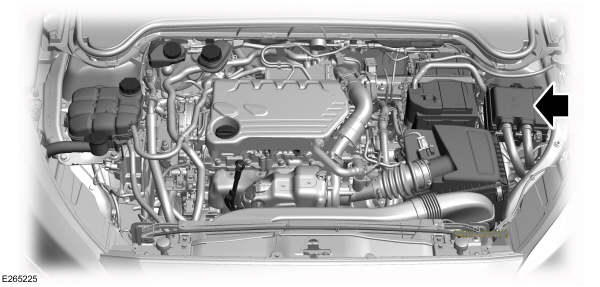

Skrzynka bezpieczników w komorze silnika

Ford Focus (2020) - skrzynka bezpieczników i przekaźników

Ford Focus (2020) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Moduł sterujący układami nadwozia.
2 30 A Moduł sterujący układami nadwozia.
4A 20 A Pompa paliwowa – Diesel.
4B 20 A Pompa paliwa – benzyna.
5 10 A Złącze diagnostyczne.
6 15 A Moduł sterowania zespołem napędowym – benzyna.
20 A Moduł sterowania zespołem napędowym – Diesel.
7 10 A Moduł sterowania zespołem napędowym.
8 15 A Moduł sterowania zespołem napędowym.
9 20 A Moduł sterowania zespołem napędowym.
10 10 A Moduł sterowania zespołem napędowym – benzyna.
11 30 A Rozrusznik.
12 10 A Sprzęgło klimatyzacji.
13 40 A Silnik dmuchawy.
14 20 A Moduł sterujący dodatkową nagrzewnicą.
15 20 A Sygnał dźwiękowy.
16 20 A Pompa spryskiwacza tylnej szyby.
17 5 A Zespół podpory lędźwiowej.
18 20 A Pompka spryskiwacza reflektorów.
21 10 A Regulacja ustawienia reflektorów.
22 5 A Elektroniczny układ wspomagania kierownicy.
24 10 A Moduł sterowania zespołem napędowym.
25 10 A Przednia kamera układu pomocy przy parkowaniu.   Kamera wsteczna.   Układ monitorowania martwego pola.   Bieg wsteczny.
26 15 A Moduł sterujący przekładnią – Diesel.
27 10 A Elektroniczny układ stabilizacji toru jazdy.
28 40 A Zawór elektronicznej kontroli stabilności.
29 60 A Pompa elektronicznej kontroli stabilności.
30 25 A Siedzenie kierowcy regulowane elektrycznie.
31 25 A Siedzenie pasażera regulowane elektrycznie.
32 20 A Dodatkowe gniazdo zasilania.
33 20 A Dodatkowe gniazdo zasilania.
34 20 A Dodatkowe gniazdo zasilania.
37 20 A Okno dachowe.
41 30 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
44 10 A Przełącznik świateł STOP.
49 60 A Wentylator
50 30 A Ogrzewana szyba tylna.
54 20 A Elektroniczny mechanizm różnicowy o ograniczonym poślizgu – benzyna.
65 20 A Moduł sterujący przekładnią – Diesel.
5 A Elektroniczny moduł sterujący akumulatorem – benzyna.
68 20 A Blokada kolumny kierowniczej.
69 30 A Wycieraczki przedniej szyby.
71 20 A Wycieraczka szyby tylnej.
75 10 A Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego – benzyna.
77 10 A Podgrzewane dysze spryskiwaczy szyby przedniej.   Przekaźnik ogrzewania przedniej szyby.
78 40 A Element grzejny przedniej szyby z lewej strony.
79 40 A Element grzejny przedniej szyby z prawej strony.
83 40 A Dodatkowa nagrzewnica.
84 60 A Dodatkowa nagrzewnica.
85 40 A Dodatkowa nagrzewnica.
91 40 A Moduł holowania przyczepy.
93 5 A Reflektory.
94 20 A Podgrzewane siedzenia.
110 30 A Czujnik obecności wody w paliwie – Diesel.   Nagrzewnica oleju napędowego.
124 5 A Czujnik deszczu.
126 5 A Zespół sterujący dozowaniem – Diesel.
136 15 A Wzmacniacz.
137 15 A Wzmacniacz.
140 60 A Świece żarowe – Diesel.
163 15 A Nagrzewnica przewodu ciśnieniowego zespołu sterującego dozowaniem.
164 10 A Moduł sterujący dozowaniem reduktora.
165 15 A Nagrzewnica zbiornika – Diesel.
185 20 A Okna sterowane elektrycznie.   Okno dachowe.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Focus (2020) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2 5 A Wewnętrzny czujnik temperatury i wilgotności.
3 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.
5 20 A Zamek centralny.
6 10 A Okno dachowe.
7 30 A Przełącznik lusterka z prawej strony.   Przednie okna sterowane elektrycznie z prawej strony.
8 5 A Moduł sterujący reflektorami.
9 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.   Przednia kamera układu pomocy przy parkowaniu.
10 10 A Moduł wyświetlacza przeziernego.   Moduł bezprzewodowego ładowania akcesoriów.
11 5 A Modem telematyczny.
12 5 A Centralny moduł sterujący alarmem.
13 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.   Zamek centralny.
14 30 A Przełącznik lusterka z lewej strony.   Przednie okna sterowane elektrycznie z lewej strony.
15 15 A Moduł kierownicy.
16 15 A Moduł zmiennej charakterystyki zawieszenia.
17 15 A Sterowanie głosem.   Zespół audio.
18 7,5 A Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.   Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
19 7,5 A Syrena alarmu zasilana przez baterię.
20 10 A Syrena systemu alarmowego.
21 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.   Elektroniczny moduł zmiany biegów.
22 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.
23 20 A Zespół audio.
24 20 A Nieużywany (zapasowy).
25 30 A Nieużywany (zapasowy).

Skrzynka bezpieczników modułu holowania przyczepy – wersja 5-drzwiowa i kombi

Ford Focus (2020) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w bagażniku, z prawej strony.
Numer Ampery [A] Opis
1 15 A Układ zapłonowy.
