Ford Galaxy (1995-2006) – skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Ford Galaxy

Dotyczy pojazdów nowych w latach:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.



Typ 1

Skrzynka bezpieczników w przedziale pasażerskim

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła mijania po lewej stronie, poziomowanie reflektorów po lewej stronie, zestaw wskaźników
2 10 Światła mijania z prawej strony, poziomowanie reflektorów z prawej strony, zestaw wskaźników
3 3 Oświetlenie tablicy rejestracyjnej, światła postojowe
4 20 Wycieraczka tylnej szyby, 2. wymiennik ciepła
5 10 Silnik wycieraczek, podgrzewane dysze spryskiwaczy
6 20 Dmuchawa nagrzewnicy, klimatyzacja
7 5 Światło tylne po prawej stronie, gong, światło obrysowe po prawej stronie
8 5 Światło tylne po lewej stronie, gong, światło obrysowe po lewej stronie
9 20 Podgrzewana tylna szyba
10 15 Wyłącznik oświetlenia zewnętrznego, lampy przeciwmgielne, tylne lampy przeciwmgielne
11 10 Lewa strona świateł drogowych, kontrolka świateł drogowych
12 10 Światła drogowe po prawej stronie
13 10 Klakson
14 15 Światła cofania, automatyczna skrzynia biegów, oświetlenie wnętrza
15 10 EWS lub sterownik silnika, grzałka karteru
3 EWS lub jednostka sterująca silnika, zawór AGR, zawór VMV, jednostka sterująca EWS
16 3 Zegar cyfrowy, przednie oświetlenie wnętrza, zestaw wskaźników
17 10 Kierunkowskaz
18 10 Wyłącznik paliwa, sterownik silnika lub pompa paliwa, czujnik Hego
19 30 Dmuchawa elektryczna
20 10 Wyłącznik świateł hamowania, światła hamowania, sprzęg przyczepy
21 10 Oświetlenie wnętrza przód/tył, zegar cyfrowy, oświetlenie lusterka kosmetycznego, oświetlenie bagażnika, radio, zestaw wskaźników
22 10 Zapalniczka
23 7,5 Dmuchawa chłodząca, klimatyzacja
24 30 Silnik wycieraczek
25 60 System podgrzewania
3 Jednostka sterująca silnika
26 5 Grzałka czujnika Hego
27 50 Podgrzewana szyba przednia
28 30 ABS – agregat hydrauliczny
29 30 ABS – zawory
30 10 Centralny zamek
31 10 Klakson (system alarmowy przeciwkradzieżowy)
32 10 Sygnalizator ostrzegawczy (system alarmowy przeciwkradzieżowy)
33 30 Ogrzewanie pomocnicze dmuchawy
34 25 Klimatyzacja dmuchawy tylnej
35 20 Stały plus (sprzęg przyczepy)
36 10 Telefon
37 30 Okna sterowane elektrycznie
38 20 Fotele sterowane elektrycznie
39 25 Klimatyzacja przednia dmuchawa
Przekaźnik
R1 Ogrzewanie postojowe
R2 Wycieraczka tylnej szyby
R3 Przekaźnik zasilania
R4 Przekaźnik nadmiarowy
R5
R6 Lampka ostrzegawcza kierunkowskazów
R7 Spryskiwacz reflektorów
R8 Układ wycieraczek/spryskiwaczy (przód)
R9 Kurant
R10 Zworka tylnych świateł przeciwmgielnych
R11 Klakson
R12 Pompa paliwa (benzyna)
Świece żarowe (diesel)
R13 Przekaźnik światła
R14 Podgrzewana tylna szyba
R15 Przekaźnik nadmiarowy wycieraczek

Dodatkowa skrzynka przekaźników (pod tablicą rozdzielczą)

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników
Numer Przekaźnik
18 Ogrzewanie postojowe
19 Światła do jazdy dziennej
20 Blokada wolnego koła
21 Tylne okna wentylacyjne
22 Podgrzewana przednia szyba
23 Servotronic 4×4
24 Przekaźnik podnośnika szyby
25 Przekaźnik odcinający
26 Ostrzegawcza jednostka czasowa

Skrzynka bezpieczników w komorze silnika

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników
Numer Ampery [A] Opis
57 30 Dmuchawa wtórna
58 40 Silnik dmuchawy chłodzącej
59 30 Kółko dmuchawy chłodzącej
40
Przekaźnik
50 3. pozycja dmuchawy
51 Pełne odcięcie przepustnicy
52 2. pozycja dmuchawy
53 Przekaźnik zwalniający
54 1. pozycja dmuchawy
Diody zabezpieczające pompy wody
55 Automatyczna skrzynia
56 Dmuchawa wtórna

Typ 2

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników

lub

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Podgrzewane fotele przednie
2 10 Elektrycznie sterowane szyby, elektrycznie sterowane i podgrzewane lusterka, elektrycznie sterowane tylne szyby uchylne
3 5 Cyfrowa stacja dokująca, oświetlenie schowka, szyberdach, pomoc w parkowaniu, wyłącznik termiczny, temperatura zewnętrzna, ABS, klimatyzacja – kontrola prędkości, system nawigacji, centralna skrzynka przyłączeniowa
4 10 Zarządzanie silnikiem, system unieruchomienia silnika, światło cofania
5 15 Światło cofania, automatyczna skrzynia biegów, napęd na 4 koła
6 10 Klakson
7 25 Zapalniczka
20
8 30 Ogrzewanie postojowe, akumulator dodatkowy, zaczep przyczepy
9 30 ABS
10 30 ABS
11 20 Spryskiwacz reflektorów
12 15 Zegar cyfrowy, centralny zamek, tylna wycieraczka, szyberdach
13 3 Zarządzanie silnikiem, przekaźnik odcinający paliwo
14 10 Zasilanie paliwem (olej napędowy)
20 Pompa paliwa, przekaźnik zapłonu
15 30 Wydłużony czas pracy wentylatora chłodzącego (2.8 i diesel)
16 30 Wyłącznik termiczny, prędkość wentylatora chłodzącego 1
17 10 Automatyczna skrzynia
30 Świece żarowe (diesel 66kw)
18 5 Przełącznik termiczny, prędkość wentylatora chłodzącego 2, klimatyzacja, tablica przyrządów, wentylator chłodzący o przedłużonym działaniu
19 5 Centralny zamek, telefon, tablica przyrządów, diagnostyka, radio, klimatyzacja, pomoc w parkowaniu
20 10 Światła stopu
21 25 Klimatyzacja
30
22 25 Klimatyzacja
30
23 10 Radio, zmieniarka CD
24 25 Grzałka wspomagająca (diesel)
25 3 Radio, telefon, dźwięk ostrzegawczy pasów bezpieczeństwa, centralna skrzynka przyłączeniowa
26 30 Rozrusznik, automatyczna skrzynia biegów, zapłon
27 25 Wydłużony czas pracy wentylatora chłodzącego, klimatyzacja, przednia i tylna dmuchawa, podgrzewana szyba przednia, ogrzewanie postojowe
28 10 Pompa wody (V6), wyłącznik termiczny płynu chłodzącego, ABS, wydłużony czas pracy wentylatora chłodzącego, klimatyzacja, włącznik wycieraczek
29 5 Wycieraczka przednia, podgrzewane dysze spryskiwaczy, przekaźnik dmuchawy, klimatyzacja, centralna skrzynka przyłączeniowa, ogrzewanie postojowe, podgrzewana przednia i tylna szyba, podgrzewane dysze spryskiwaczy
30 3 Oświetlenie tablicy rejestracyjnej
31 15 Przednie światła przeciwmgielne
32 3 Przekaźnik zapłonu, pompa paliwowa, sterowanie silnikiem, przekaźnik odcinający pompę paliwową, świece żarowe (diesel)
33 25 Wycieraczka przedniej szyby, Ogrzewanie postojowe, akumulator dodatkowy, oświetlenie bagażnika, zaczep przyczepy
34 25 Dmuchawa nagrzewnicy
Centralna skrzynka bezpieczników (pod deską rozdzielczą poziom 1)
51 20 Podgrzewana tylna szyba, podgrzewane lusterka
52 20 Kierunkowskazy
53 10 Przekaźnik odcinający konsumenta (światła wewnętrzne)
54 10 Klakson alarmowy
55 5 Zasilanie elektroniki pokładowej
56 5 Światła postojowe po prawej stronie
57 5 Światła postojowe po lewej stronie
58 10 Poziomowanie reflektorów, światła do jazdy dziennej (Skandynawia)
59 10 Światła mijania po lewej stronie
60 10 Światła mijania po prawej stronie
61 10 Światła drogowe po lewej stronie
62 10 Światła drogowe po prawej stronie

Dodatkowe bezpieczniki (pod siedzeniem kierowcy)

Numer Ampery [A] Opis
76 15 Gniazda w bagażniku
77 25 Dodatkowa bateria (jeśli jest)
30
Przekaźnik
20 Ogrzewanie postojowe

Centralna skrzynka bezpieczników (pod tablicą przyrządów, poziom 2)

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników
Numer Opis
1 Poziom wentylatora chłodzącego 2 (silniki 2,0 i 2,3 i DOHC)
Elektrycznie sterowane lusterka (silnik 2.8 i CD-V6)
2 Poziom wentylatora chłodzącego 1 (silniki 2,0 i 2,3 i DOHC)
Lusterka sterowane elektrycznie (silnik 2.8 I CD-V6)
3 Przekaźnik falownika (silniki 2,0 i 2,3 i DOHC)
Radiotelefon (silniki 2.8 i CD-V6 i turbodiesel)
Katalizator (silnik 2.8 i CD-V6)
4 Ogrzewanie postojowe, klimatyzacja
Brzęczyk ostrzegawczy pasa (silnik 2.8 i CD-V6)
5 Wentylator chłodzący silnik (silniki 2.8 i CD-V6 i turbodoładowane silniki Diesla)
6 Automatyczna skrzynia
7 Ogrzewanie postojowe, stopień wentylatora chłodzącego 2
8 Spryskiwacz reflektorów
9 Światła do jazdy dziennej (Skandynawia)
10 Klakson
11 Pełne odcięcie przepustnicy
12 Klimatyzacja
13 Dioda blokująca (silniki 2,8 i CD-V6 oraz turbodiesel)
14 System unieruchomienia silnika
15 Włącz recyrkulację powietrza (klimatyzacja i ogrzewanie postojowe)
16 Elektrycznie sterowane tylne okna wentylacyjne
17 Ogrzewanie postojowe
18 System chłodzenia
Radiotelefon (silnik 2.8 i CD-V6)
19 Dioda blokująca
Przekaźnik oleju napędowego (silnik wysokoprężny z turbodoładowaniem)

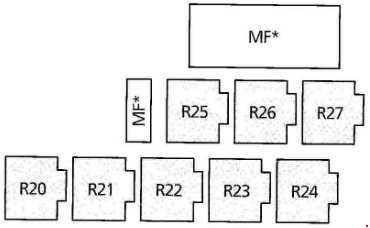

Centralna skrzynka bezpieczników (pod tablicą przyrządów, poziom 3)

Ford Galaxy (1995-2006) - skrzynka bezpieczników i przekaźników
Numer Ampery [A] Opis
* 50 Podgrzewana przednia szyba
* 30 Elektrycznie sterowane szyby, elektrycznie sterowane tylne szyby uchylne
* 80 Świece żarowe (silnik wysokoprężny)
* 50 Świece żarowe (silnik wysokoprężny)
* 30 Poziom wentylatora chłodzącego 2
* 40 Wentylator chłodzący
* 40 Wentylator chłodzący
Przekaźnik
20 Ogrzewanie postojowe
21 Silnik wycieraczek
22 Wtórny wtrysk powietrza
Przekaźnik świec żarowych – stopień 2 (silnik turbodiesel)
23 Podgrzewana przednia szyba
24 Pompa paliwa (silniki benzynowe)
Przekaźnik świec żarowych (silnik wysokoprężny z turbodoładowaniem)
25 Klimatyzacja (silniki 2,0 i 2,3 i DOHC)
Przekaźnik świec żarowych – stopień 1 (silnik wysokoprężny z turbodoładowaniem)
Wentylator chłodzący (silnik 2.8 i CD-V6)
26 Przekaźnik mocy rozrusznika
* Umiejscowienie maxifuses zależy od modelu.
