Schemat skrzynek bezpieczników i przekaźników – Volvo V40

Dotyczy pojazdów nowych w latach:

2015.

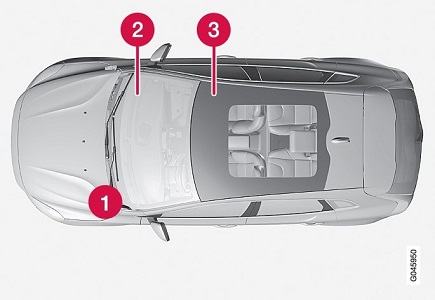

Umiejscowienie centralek elektrycznych

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1	Komora silnika
2	Pod schowkiem podręcznym
3	Pod prawym przednim fotelem

Bezpieczniki w komorze silnikowej

Bezpieczniki w komorze silnikowej zabezpieczają między innymi funkcje silnika i hamulców.

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.

Dostęp do bezpieczników można uzyskać po zdjęciu pokrywy zamontowanej na akumulatorze rozruchowym oraz pokrywy centralki elektrycznej.

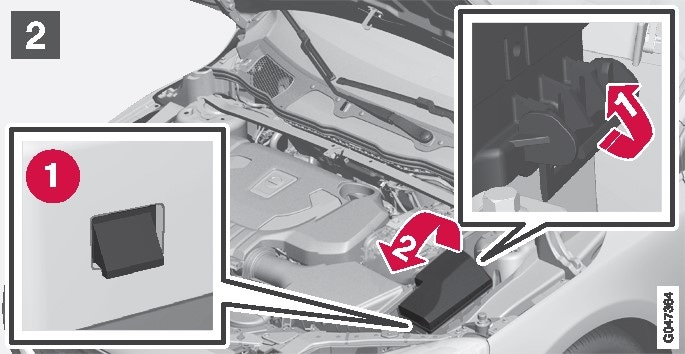

Odciągnąć na zewnątrz zaczepy po bokach pokrywy na akumulatorze rozruchowym.

Podnieść pokrywę prosto do góry.

Odciągnąć na zewnątrz zaczep z boku centralki elektrycznej.

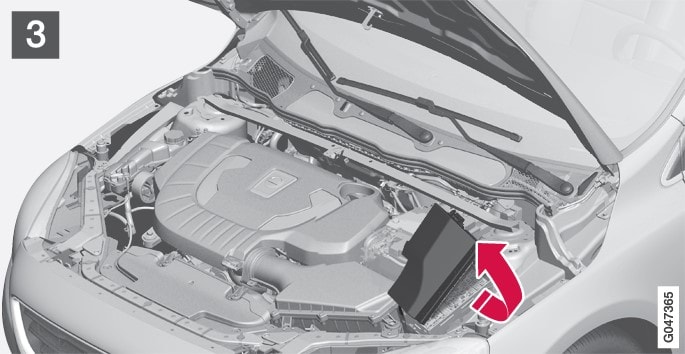

Obrócić pokrywę w górę, by zwolnić zaczepy (1).

Otworzyć pokrywę w kierunku silnika, by uzyskać dostęp do bezpieczników.

Pozycje 7-18 są bezpiecznikami typu „JCASE”, których wymianę należy zlecić warsztatowi
Bezpieczniki 19-45 i 47-48 są typu „Mini Fuse”.

Numer	Opis	Ampery [A]
7	Pompa w układzie ABS	40
8	Zawory ABS	30
9	Spryskiwacze reflektorów	20
10	Dmuchawa w układzie wentylacji	40
11	–	–
12	Bezpiecznik główny dla bezpieczników 32-36	30
13	–	–
14	Elektrycznie ogrzewana przednia szyba, prawa strona	40
15	–	–
16	Elektrycznie ogrzewana przednia szyba, lewa strona	40
17	Nagrzewnica postojowa	20
18	Wycieraczki szyby przedniej	20
19	Centralny moduł elektroniczny, napięcie odniesienia akumulatora pomocniczego	5
20	Sygnał dźwiękowy	15
21	Światło hamowania	5
22	–	–
23	Sterowanie reflektorami	5
24	Wewnętrzne cewki przekaźników	5
25	Gniazdo 12 V w konsoli między fotelami, przód	15
26	Moduł sterujący skrzyni biegów	15
27	Sprzęgło elektromagnetyczne klimatyzacji (5-cyl. silnik benzynowy 1,6 l)	15
28	Gniazdo 12 V w konsoli między fotelami, tył	15
29	Czujnik klimatu, silniczki przepustnic wlotów powietrza	7,5
30	Moduł sterujący silnika (4-cyl. silnik 2,0 l, silnik 5-cyl.)	5
31	Fotel z elektryczną regulacją, prawy	20
32	Cewka przekaźnika wentylatora chłodzącego (silnik 4-cyl. 1,6 l, 5-cyl. silnik wysokoprężny), sondy lambda (4-cyl. silnik benzynowy 1,6 l), masowy przepływomierz powietrza (silnik wysokoprężny 1,6 l, 5-cyl. silnik wysokoprężny), zawór obejściowy chłodzenia układu EGR (silnik wysokoprężny 1,6 l), cewka obejścia chłodzenia układu EGR (5-cyl. silnik wysokoprężny), zawór regulacyjny przepływu paliwa (5-cyl. silnik wysokoprężny), zawór regulacyjny ciśnienia paliwa (5-cyl. silnik wysokoprężny)	10
	Sondy lambda (4-cyl. silnik 2,0 l), cewka przekaźnika wentylatora chłodzącego (4-cyl. silnik 2,0 l)	15
	Cewka przekaźnika wentylatora chłodzącego (5-cyl. silnik benzynowy), sondy lambda (5-cyl. silnik benzynowy)	20
33	Pompa oleju automatycznej skrzyni biegów (silnik 5-cyl.), masowy przepływomierz powietrza (silnik benzynowy 1,6 l, 5-cyl. silnik benzynowy), zawór EVAP (silnik benzynowy 1,6 l), zawory (4-cyl. silnik 2,0 l, 5-cyl. silnik benzynowy), solenoidy (5-cyl. silnik benzynowy), grzałka wentylacji skrzyni korbowej (5-cyl. silnik benzynowy), silnik sterujący turbosprężarki (silnik wysokoprężny 1,6 l), zawór regulacyjny przepływu paliwa (silnik wysokoprężny 1,6 l), moduł sterujący żaluzji chłodnicy (silnik wysokoprężny 1,6 l), zawór elektromagnetyczny chłodzenia tłoków (5-cyl. silnik wysokoprężny), zawór sterujący turbosprężarki (5-cyl. silnik wysokoprężny), czujnik poziomu oleju (5-cyl. silnik wysokoprężny), sprężarka klimatyzacji (4-cyl. silnik 2,0 l, 5-cyl. silnik wysokoprężny), pompa oleju (4-cyl. silnik 2,0 l), zawór chłodzenia układu klimatyzacji (4-cyl. silnik wysokoprężny 2,0 l), cewki przekaźników funkcji Start/Stop	10
34	Zawory (silnik benzynowy 1,6 l), solenoidy (silnik benzynowy 1,6 l), wtryskiwacze (5-cyl. silnik benzynowy), sonda lambda (5-cyl. silnik wysokoprężny), grzałka wentylacji skrzyni korbowej (5-cyl. silnik wysokoprężny)	10
34	Zawór (4-cyl. silnik wysokoprężny 2,0 l), zawór EVAP (4-cyl. silnik benzynowy 2,0 l), grzałka wentylacji skrzyni korbowej (4-cyl. silnik benzynowy 2,0 l), moduł sterujący silnika (4-cyl. silnik 2,0 l), masowy przepływomierz powietrza (4-cyl. silnik 2,0 l), termostat (4-cyl. silnik benzynowy 2,0 l), pompa chłodzenia EGR (4-cyl. silnik wysokoprężny 2,0 l), moduł sterujący podgrzewania wstępnego silnika (4-cyl. silnik wysokoprężny 2,0 l)	15
35	Cewki zapłonowe (silnik benzynowy 1,6 l, 5-cyl. silnik benzynowy)	10
	Cewki zapłonowe (4-cyl. silnik benzynowy 2,0 l), podgrzewacz filtra paliwa (silnik wysokoprężny 1,6 l, 5-cyl. silnik wysokoprężny), moduł sterujący podgrzewania wstępnego silnika (5-cyl. silnik wysokoprężny)	15
	Podgrzewacz filtra paliwa (4-cyl. silnik wysokoprężny 2,0 l)	25
36	Moduł sterujący silnika (silnik 1,6 l)	10
36	Moduł sterujący silnika (4-cyl. silnik 2,0 l, silnik 5-cyl.), jednostka przepustnicy (5-cyl. silnik benzynowy)	15
37	Układ ABS	5
38	Moduł sterujący silnika, moduł sterujący skrzyni biegów, poduszki powietrzne	7,5
39	Regulacja pionowego ustawienia świateł	10
40	Elektryczne wspomaganie kierownicy	5
41	Centralny moduł elektroniczny	15
42	–	–
43	–	–
44	Układ ostrzegania o ryzyku kolizji	5
45	Czujnik pedału przyspieszenia	5
46	Punkt ładowania, akumulator pomocniczy	–
47	–	–
48	Pompa płynu chłodzącego (gdy brak nagrzewnicy postojowej)	10

Zobacz także: Volvo V40 (2018) - skrzynka bezpieczników i przekaźników

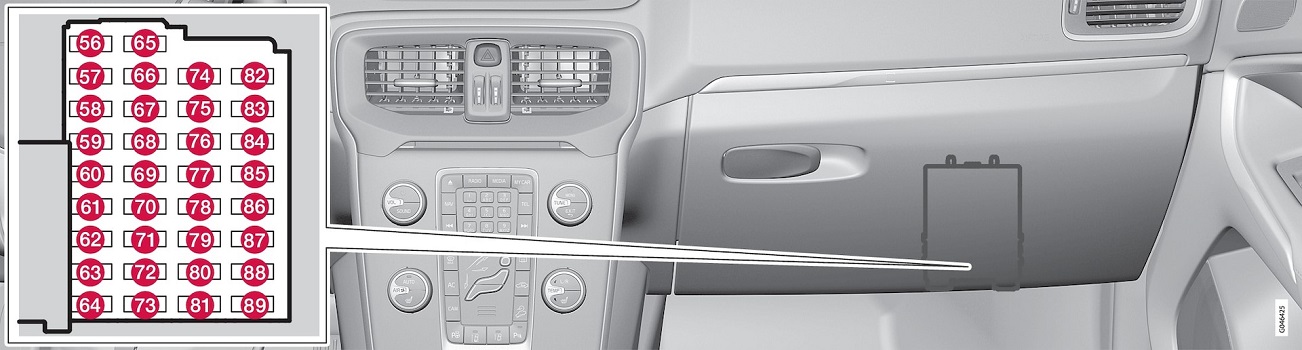

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi funkcje poduszek powietrznych oraz oświetlenia kabiny pasażerskiej.

Bezpieczniki są typu „Mini Fuse”.

Numer	Opis	Ampery [A]
56	Pompa paliwowa	20
57	–	–
58	Wycieraczka tylnej szyby	15
59	Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera)	5
60	Oświetlenie wewnętrzne, konsola sufitowa z wyłącznikami przednich lampek oświetlenia do czytania i oświetlenia kabiny; fotele z elektryczną regulacją	7,5
61	Elektryczna roleta szyby dachowej	10
62	Czujnik deszczu, przyciemnianie lusterka wstecznego, czujnik wilgoci	5
63	Układ ostrzegania o ryzyku kolizji	5
64	–	–
65	Otwieranie drzwi bagażnika	10
66	–	–
67	Pozycja rezerwowa 3, napięcie stałe	5
68	Blokada kierownicy	15
69	Zespół wskaźników	5
70	Centralny zamek, klapka wlewu paliwa	10
71	Panel sterujący klimatyzacji	7,5
72	Moduł elektroniczny kierownicy	7,5
73	Syrena; złącze transmisji danych OBDII	5
74	Światła drogowe	15
75	–	–
76	Światło cofania	7,5
77	Wycieraczki przedniej szyby, wycieraczka tylnej szyby	20
78	Immobilizer	5
79	Pozycja rezerwowa 1, napięcie stałe	15
80	Pozycja rezerwowa 2, napięcie stałe	20
81	Czujnik ruchu autoalarmu , odbiornik nadajnika zdalnego sterowania	5
82	Wycieraczki przedniej szyby, wycieraczka tylnej szyby	20
83	Centralny zamek, klapka wlewu paliwa	10
84	Otwieranie drzwi bagażnika	10
85	Elektryczna nagrzewnica wspomagająca, przycisk podgrzewania tylnych siedzeń	7,5
86	Poduszki powietrzne, poduszka powietrzna chroniąca pieszych	7,5
87	Pozycja rezerwowa 4, napięcie stałe	7,5
88	–	–
89	–	–

Zobacz także: Volvo S40 (2000) - skrzynka bezpieczników i przekaźników

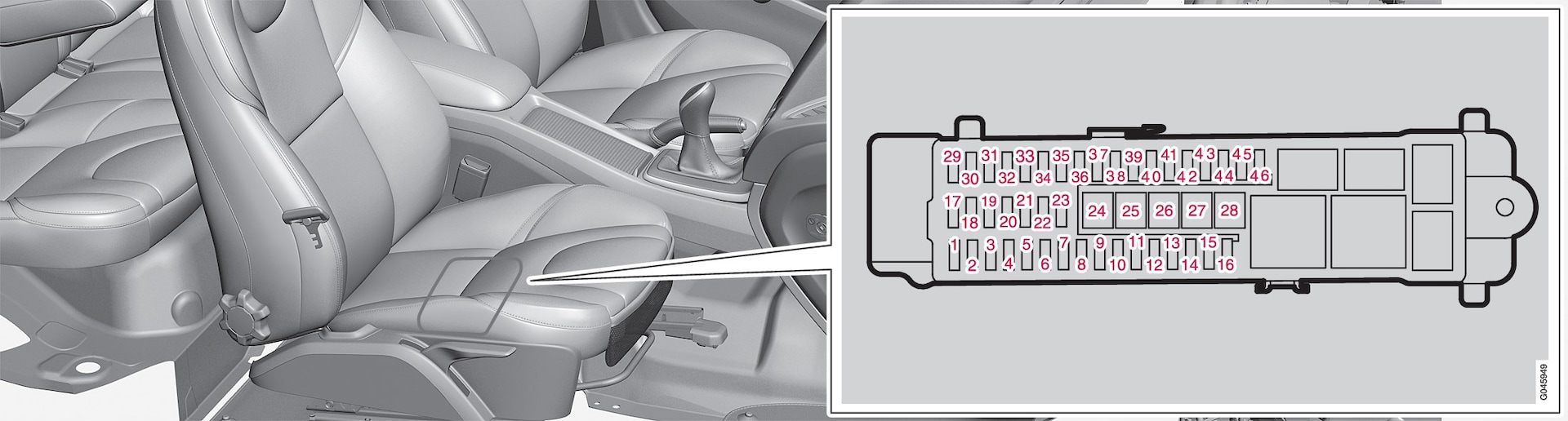

Bezpieczniki – pod prawym przednim fotelem

Bezpieczniki pod prawym przednim fotelem zabezpieczają między innymi system Infotainment oraz funkcje przyczepy.

Pozycje 24-28 są bezpiecznikami typu „JCASE”, których wymianę należy zlecić warsztatowi
Bezpieczniki 1-23 i 29-46 są typu „Mini Fuse”.

Numer	Opis	Ampery [A]
1	–	–
2	System bezkluczykowy	10
3	Klamka drzwi (funkcja Keyless)	5
4	Panel sterowania, lewe drzwi przednie	25
5	Panel sterowania, prawe drzwi przednie	25
6	Panel sterowania, lewe drzwi tylne	25
7	Panel sterowania, prawe drzwi tylne	25
8	Bezpiecznik główny dla bezpieczników 12-16: system audio-telefoniczny	25
9	Fotel z elektryczną regulacją, lewy	20
10	–	–
11	Wewnętrzna cewka przekaźnika	5
12	Jednostka sterująca systemu audio (wzmacniacz), sygnał do diagnostyki	5
13	–	–
14	System telematyczny, Bluetooth	5
15	Moduł sterujący systemu audio lub moduł sterujący systemu Sensus, moduł sterujący systemu Infotainment lub ekran	15
16	Radio cyfrowe, TV	7,5
17	Gniazdo 12 V w bagażniku	15
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Gniazdo elektryczne przyczepy 2	20
24	Jednostka sterująca systemu audio (wzmacniacz)	30
25	–	–
26	Gniazdo elektryczne przyczepy 1	40
27	Ogrzewanie szyby tylnej	30
28	–	–
29	Układ monitorujący martwe pola widoczności (BLIS)	5
30	Wspomaganie parkowania z czujnikami odległości	5
31	Wspomaganie parkowania	5
32	–	–
33	–	–
34	Podgrzewanie fotela, przód po stronie kierowcy	15
35	Podgrzewanie fotela, przód po stronie pasażera	15
36	–	–
37	–	–
38	–	–
39	Podgrzewanie prawego tylnego siedzenia	15
40	Podgrzewanie lewego tylnego siedzenia	15
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
