Volkswagen ID.3 (2019-2023) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Volkswagen ID.3

Dotyczy pojazdów wyprodukowanych w latach:

2019, 2020, 2021, 2022, 2023.

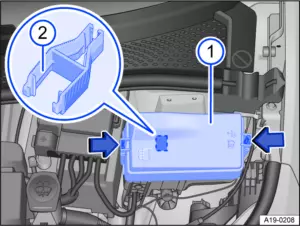

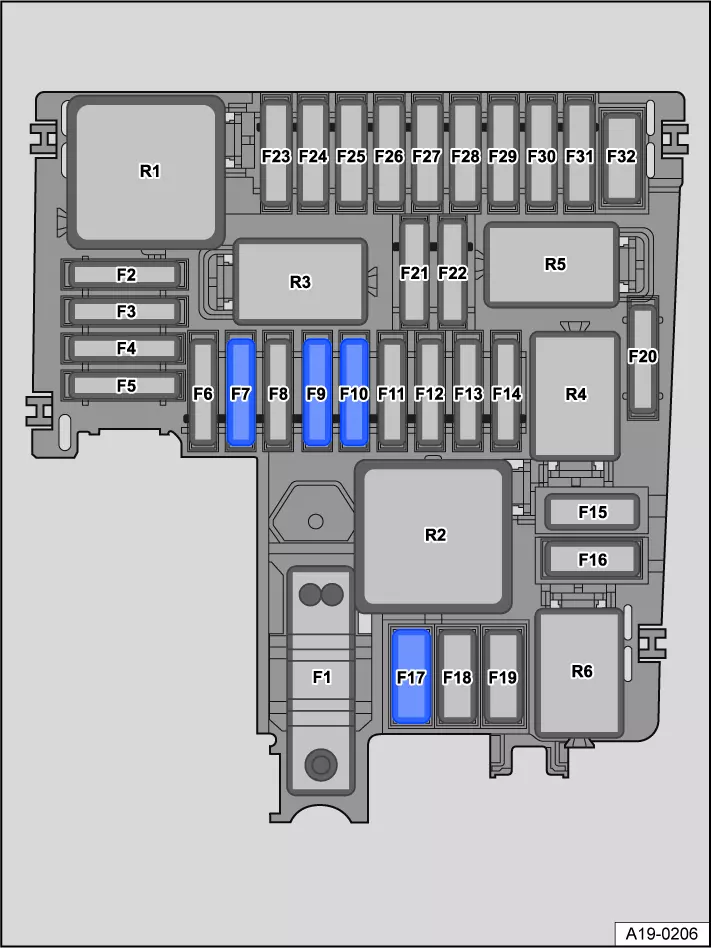

Skrzynka bezpieczników w przestrzeni maski

W zależności od rynku i specyfikacji pojazdu,  numery i lokalizacje bezpieczników  mogą się różnić od podanych w tabeli. W razie potrzeby zapytaj swojego dealera Volkswagena o dokładne przyporządkowanie bezpieczników.

Numer Ampery [A] Opis
SB1
SB2 7,5A Jednostka sterująca ABS
SB3 10 A Przetwornica napięcia
Elektronika zasilająca i sterująca do napędu elektrycznego
SB4 30A Lewy przedni reflektor
SB5 30A Prawy przedni reflektor
SB6 7,5A Adaptacyjny tempomat
SB7 30A Silnik wycieraczki przedniej szyby po stronie pasażera
SB8
SB9 15A Klakson
SB10 30A Silnik wycieraczek szyby przedniej po stronie kierowcy
SB11 7,5A Przekaźnik układu klimatyzacji
SB12 7,5A Moduł generatora dźwięku silnika 1
SB13 25A Jednostka sterująca ABS
SB14
SB15 40A Jednostka sterująca ABS
SB16 50A Wentylator chłodnicy
SB17 40A Ogrzewanie przedniej szyby
SB18
SB19
SB20
SB21
SB22
SB23 10 A Jednostka sterująca silnika/silnika
SB24 5A Wentylator chłodnicy
SB25 10 A Pompa płynu chłodzącego do elementu grzejnego PTC akumulatora wysokonapięciowego 3
SB26 10 A Pompa płynu chłodzącego do obiegu niskotemperaturowego
Silnik sterujący rolety chłodnicy
SB27
SB28
SB29
SB30
SB31
SB32 50 A Serwo hamulca
R1 Główny przekaźnik
R2
R3 Przekaźnik klaksonu
R4
R5
R6 Przekaźnik układu klimatyzacji

Bezpieczniki dużej mocy (panel bezpieczników A -SA-)

Volkswagen ID.3 (2019-2023) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
508 Bateria
SA1 350A Przetwornica napięcia
SA2 80A Jednostka sterująca monitora akumulatora

Jednostka sterująca wspomaganiem układu kierowniczego

SA3 100A Uchwyt bezpiecznika C (tablica rozdzielcza)
SA4 100A Uchwyt bezpiecznika
SA5
SA6 125A Uchwyt bezpiecznika B (komora silnika)

Skrzynka bezpieczników w desce rozdzielczej

Pojazd z kierownicą po lewej stronie:  pokrywa skrzynki bezpieczników  w desce rozdzielczej po stronie kierowcy
Pojazd z kierownicą po prawej stronie:  pokrywa skrzynki bezpieczników  w desce rozdzielczej po stronie pasażera z przodu.

Numer Ampery [A] Opis
SC1
SC2 15A Jednostka sterująca poduszką powietrzną
SC3 25A Jednostka sterująca detektora przyczepy
SC4 7,5A Kamera przednia do systemów wspomagania kierowcy
SC5 20A Pokładowa jednostka sterująca zasilaniem (lewe oświetlenie zewnętrzne)
SC6 30A Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne)
SC7 30A Jednostka sterująca ogrzewania i klimatyzacji (ogrzewanie siedzenia)
SC8 15A Sterownik regulacji przesuwanego szyberdachu
SC9 30A Sterownik drzwi kierowcy (dla modeli z kierownicą po lewej stronie)

Sterownik drzwi przednich dla pasażera (dla modeli z kierownicą po prawej stronie)
Silnik regulatora tylnej szyby po stronie kierowcy (dla modeli z kierownicą po lewej stronie)
Silnik regulatora tylnej szyby po stronie pasażera (dla modeli z kierownicą po prawej stronie ) modele napędów)

SC10 10 A Lewy zespół świateł tylnych
SC11 15A Jednostka sterująca detektora przyczepy
SC12
SC13 40A Pokładowa jednostka sterująca zasilaniem (centralny zamek)
SC14 30A Cyfrowa jednostka sterująca pakietem dźwiękowym
SC15
SC16
SC17 5A Sterownik wspomagania parkowania

Sterownik wspomagania zmiany pasa ruchu 1

Sterownik wspomagania zmiany pasa ruchu 2
Lusterko zewnętrzne po stronie kierowcy
Lampka ostrzegawcza asystenta zmiany pasa ruchu w prawym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie)
Lampka ostrzegawcza asystenta zmiany pasa ruchu w lewym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie w modelach z kierownicą ręczną)
Lusterko zewnętrzne po stronie pasażera
Lampka ostrzegawcza asystenta zmiany pasa ruchu w prawym lusterku zewnętrznym (dla modeli z kierownicą po lewej stronie)
Lampka ostrzegawcza asystenta zmiany pasa ruchu w lewym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie)

SC18 5A Jednostka sterująca czytnika kart chipowych

Jednostka sterująca elektronicznego zamka kolumny kierownicy
Interfejs systemu wsiadania i ruszania
Jednostka sterująca 2 ochrony przed włamaniem

Jednostka sterująca 3 ochrony przed włamaniem
Jednostka sterująca 4 ochrony przed włamaniem
Jednostka sterująca 5 ochrony przed włamaniem

SC19 5A Jednostka sterująca modułu wzywania pomocy i jednostka komunikacyjna Jednostka sterująca z jednostką wyświetlacza systemu informacyjnego kierowcy
SC20 10 A Uchwyt telefonu
Jednostka sterująca stabilizacją transmisji i odbioru
Złącze USB 1
SC21 7,5A Uchwyt pokrywy tylnej
Jednostka sterująca kamery widoku z góry
SC22 10 A Jednostka sterująca silnika/silnika
SC23 5A Jednostka kontroli dostępu do Internetu
SC24 10 A Prawy zespół świateł tylnych
SC25 25A Lewy przedni pas bezpieczeństwa
SC26 30A Sterownik drzwi kierowcy (dla modeli z kierownicą po prawej stronie) Sterownik drzwi
przednich dla pasażera (dla modeli z kierownicą po lewej stronie)
Silnik regulatora tylnej szyby po stronie kierowcy (dla modeli z kierownicą po prawej stronie)
Silnik regulatora tylnej szyby po stronie pasażera (dla modeli z kierownicą po lewej stronie ) modele napędów)
SC27 25A Prawy przedni pas bezpieczeństwa
SC28 10 A Przetwornica napięcia
Jednostka sterująca regulacją akumulatora
Złącze serwisowe układu wysokiego napięcia
SC29 15A Jednostka sterująca detektora przyczepy
SC30 20A Jednostka sterująca 1 dla elektroniki informacyjnej (komponenty Infotainment)
SC31 25A Jednostka sterująca detektora przyczepy
SC32 25A Pokładowa jednostka sterująca zasilaniem
SC33
SC34 15A Sterownik ogrzewania i klimatyzacji
SC35 40A Ogrzewanie tylnych siedzeń
SC36 40A Jednostka sterująca dmuchawy świeżego powietrza
SC37
SC38 7,5A Jednostka sterująca lewego przedniego fotela masującego
Jednostka sterująca prawego przedniego fotela masującego
SC39 15A Jednostka sterująca elektroniką kolumny kierownicy
SC40 10 A Klakson alarmowy
SC41 5A Interfejs diagnostyczny magistrali danych
SC42
SC43 7,5A Czujnik stężenia dwutlenku węgla we wnętrzu

Czujnik temperatury wnętrza pojazdu
Przekaźnik podgrzewanej tylnej szyby

SC44 7,5A Moduł przełącznika środkowego w desce rozdzielczej

Jednostka sterująca podnośnika szyby

Jednostka sterująca oświetleniem
Czujnik deszczu i światła

Czujnik alarmu antywłamaniowego
Dynamiczna listwa świetlna 1 do wyświetlania informacji w tablicy rozdzielczej
Przednie oświetlenie wewnętrzne
Złącze diagnostyczne

SC45 5A Jednostka sterująca elektroniką kolumny kierownicy
SC46 10 A Jednostka wyświetlacza przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej

Jednostka sterująca wyświetlacza przeziernego

SC47 10 A 2020-2022: Elektronicznie sterowana jednostka sterująca tłumieniem
SC48 10 A Gniazdo ładowania USB 1
SC49
SC50
SC51
SC52 20A Gniazdo 12 V 3
SC53
SC54
SC55
SC56
SC57
SC58 7,5A Jednostka sterująca czytnikiem kart chipowych
SC59 7,5A Przekaźnik gniazdek elektrycznych
Automatyczne, nieoślepiające lusterko wewnętrzne
SC60 7,5A Połączenie diagnostyczne
SC61 5A Elektronika zasilająca i sterująca do napędu elektrycznego
SC62
SC63
SC64
SC65
SC66 15A Silnik wycieraczki TYLNEJ szyby
SC67 30A Ogrzewana tylna szyba
R1 Przekaźnik do gniazd zasilających
R2 Zacisk 15 przekaźnik zasilania napięciem
R3 Podgrzewany przekaźnik tylnej szyby
Pojedyncze bezpieczniki

Volkswagen ID.3 (2019-2023) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
A 15A Bezpiecznik termiczny regulacji fotela kierowcy (przedni lewy)
B 15A Bezpiecznik termiczny regulacji fotela kierowcy (przedni prawy)
