Volkswagen Golf VIII (2019-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
23 listopada, 2021

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Volkswagen Golf VIII

Dotyczy pojazdów wyprodukowanych w latach:

2019, 2020, 2021, 2022, 2023.

Komora silnika

Numer	Ampery [A]	Opis
SB1	400 A	Jednostka sterująca wspomaganiem kierownicy
SB2	7,5 A	Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) Jednostka sterująca silnika/silnikaJednostka sterująca ABS
SB3	20 A	Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l)
SB3	7,5 A	Przekaźnik zaworów odcinających gaz (silnik na gaz ziemny)
SB4	15A	Lewy przedni reflektor
SB5	15A	Prawy przedni reflektor
SB6	–	–
SB7	30 A	Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów
SB8	40 A	Serwo hamulca
SB9	15A	Przekaźnik klaksonu
SB10	30 A	Jednostka sterująca silnika wycieraczek
SB11	–	–
SB12	15 A / 30 A	Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów Jednostka sterująca automatycznej skrzyni biegów
SB13	25 A	Jednostka sterująca ABS
SB14	20 A	Jednostka sterująca nagrzewnicą pomocniczą
SB15	40 A	Jednostka sterująca ABS
SB16	–	–
SB17	40 A	Dodatkowy element nagrzewnicy powietrza (olej napędowy)
SB18	40 A	Dodatkowy element nagrzewnicy powietrza (olej napędowy)
SB19	–	–
SB20	15A	Jednostka sterująca blokady mechanizmu różnicowego osi
SB21	7,5 A	Jednostka sterująca silnika/silnika
SB22	30 A	Rozrusznik
SB23	15A	Jednostka sterująca silnika/silnika
SB24	7,5 A / 10 A	Wentylator chłodnicy Czujnik poziomu i temperatury oleju Filtr z węglem aktywnymZawór elektromagnetyczny 1 (silnik benzynowy, gaz ziemny) Zawór sterujący wałka rozrządu wydechu 1 (silnik benzynowy, gaz ziemny) Zawór sterujący wałka rozrządu zaworów dolotowych 1 (silnik benzynowy, gaz ziemny) Zawór regulacji ciśnienia oleju (silnik benzynowy, gaz ziemny) Zawór sterujący strumieniem chłodzenia tłoka (silnik benzynowy, gaz ziemny) Zawór regulacji ciśnienia paliwa (silnik wysokoprężny) Przekaźnik układu dozowania środka redukującego (silnik wysokoprężny) Automatyczna jednostka sterująca okresu żarzenia (silnik wysokoprężny) Rozrusznik-alternator (modele z 48 Układ V) Siłownik krzywki wlotu dla cylindra 2 (benzyna 1,5 l) Siłownik krzywki wydechu dla cylindra 2 (benzyna 1,5 l) Siłownik krzywki wlotu dla cylindra 3 (benzyna 1,5 l) Siłownik krzywki wydechu dla cylindra 3 (benzyna 1,5 l) Czujnik ciśnienia w zbiorniku gazu (silnik na gaz ziemny) Przekaźnik zaworów odcinających gaz (silnik na gaz ziemny)
SB25	10 A	Zawór wtrysku gazu 1 (silnik na gaz ziemny) Zawór wtrysku gazu 2 (silnik na gaz ziemny) Zawór wtrysku gazu 3 (silnik na gaz ziemny) Zawór wtrysku gazu 4 (silnik na gaz ziemny)
SB26	10 A	Grzałka odpowietrznika skrzyni korbowej (olej napędowy) Zawór regulacji ciśnienia oleju (silnik wysokoprężny) Siłownik regulacji temperatury silnika (silnik wysokoprężny) Zawór regulacji płynu chłodzącego (silnik wysokoprężny) Zawór sterujący strumieniem chłodzenia tłoka (silnik wysokoprężny) Pompa obiegowa płynu chłodzącego (benzyna 2,0 l) Pompa chłodzenia powietrza doładowującego (silnik benzynowy, gaz ziemny) Dodatkowa pompa ogrzewania (diesel)
SB27	10 A / 15 A	Czujnik cząstek stałych (diesel) Sonda lambda 1 za katalizatorem (benzyna) Sonda lambda 1 przed katalizatorem (benzyna) Sterownik czujnika NOx (diesel) Sterownik 2 czujnika NOx (diesel) Sterownik 3 czujnika NOx (diesel) Sterowanie jednostka 1 dla czujnika cząstek stałych (olej napędowy)
SB28	20 A	Cewka zapłonowa 1 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 2 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 3 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 4 z wyjściem (benzyna 1,5 l, benzyna 1,4 l) Elektrozawór filtra z węglem aktywnym 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu zaworów dolotowych 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu wydechu 1 (benzyna 1,4 l) Zawór regulacji ciśnienia oleju (benzyna 1,4 l ) )
SB29	15 A / 20 A	Jednostka sterująca pompą paliwa
SB30	–	–
SB31	–	–
SB32	–	–
R1		Główny przekaźnik
R2		Przekaźnik wysokiej mocy cieplnej (olej napędowy)
R3		Przekaźnik klaksonu
R4		Przekaźnik rozrusznika 1
R5		Przekaźnik rozrusznika 2
R6		Przekaźnik zaworów odcinających gaz (napęd na gaz ziemny) Przekaźnik zasilania prądem podzespołów silnika (silnik benzynowy 2,0 l)
R7		Automatyczna jednostka kontrolująca okres świecenia
R8		Przekaźnik niskiej mocy cieplnej

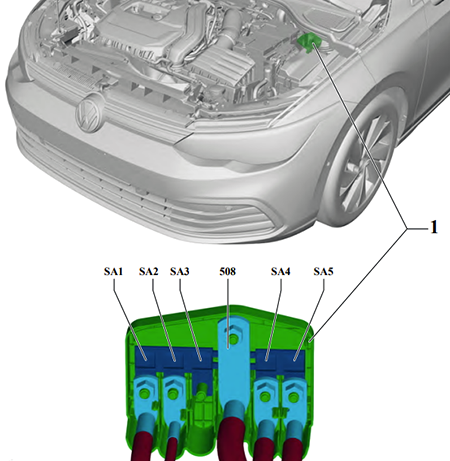

Bezpieczniki dużej mocy (uchwyt bezpiecznika A -SA-)

Volkswagen Golf VIII (2019-2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
SA1	150 A	Uchwyt bezpiecznika B
SA2	50 A	Wentylator chłodnicy
SA3	–	–
508		Akumulator
SA4	125A	Uchwyt bezpiecznika C
SA5	125A	Uchwyt bezpiecznika C

Przedział pasażerski

Numer	Ampery [A]	Opis
SC1	–	–
SC2	–	–
SC3	25 A	Jednostka sterująca detektora przyczepy
SC4	20 A	Jednostka sterująca podgrzewacza czynnika redukującego (olej napędowy)
SC5	25 A	Siłownik blokady postojowej
SC6	30 A	Pokładowa jednostka sterująca zasilaniem Oświetlenie wewnętrzne
SC7	30 A	Sterownik ogrzewania i klimatyzacji Ogrzewanie siedzenia
SC8	20 A	Sterownik regulacji przesuwanego szyberdachu
SC9	30 A	Sterownik drzwi kierowcy (modele z kierownicą po lewej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (modele z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie pasażera (modele z kierownicą po prawej stronie)
SC10	–	–
SC11	15A	Jednostka sterująca detektora przyczepy
SC12	40 A	Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (lewa strona)
SC13	40 A	Pokładowa jednostka sterująca zasilaniem Centralny zamek
SC14	30 A	Cyfrowa jednostka sterująca pakietem dźwiękowym
SC15	–	–
SC16	7,5 A	Jednostka sterująca poduszką powietrzną
SC17	10 A	Przekaźnik układu dozowania środka redukującego
SC18	7,5 A	Interfejs systemu wsiadania i ruszania Zewnętrzna klamka kierowcy (modele z kierownicą po lewej stronie) Zewnętrzna klamka drzwi pasażera z przodu (modele z kierownicą po prawej stronie) Jednostka sterująca 2 zabezpieczenia przed włamaniem Jednostka sterująca 3 zabezpieczenia przed włamaniem Jednostka sterująca 4 zabezpieczenia przed włamaniemZabezpieczenie przed włamaniem Jednostka sterująca 5 zabezpieczenia przed włamaniem Jednostka sterująca elektronicznej blokady kolumny kierownicy
SC19	7,5 A	Wkład tablicy rozdzielczej Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna
SC20	7,5 A	Jednostka kontroli dostępu do Internetu Jednostka sterująca czytnikiem kart chipowych (Japonia) Tuner TV (Japonia) Uchwyt na telefon Jednostka sterująca stabilizacją transmisji i odbioru Złącze USB 1
SC21	7,5 A	Sterownik wspomagania zmiany pasa ruchu Sterownik wspomagania zmiany pasa ruchu 2 Lusterko zewnętrzne po stronie kierowcy Lusterko zewnętrzne po stronie pasażera Uchwyt pokrywy tylnej
SC22	–	–
SC23	–	–
SC24	15A	Jednostka sterująca napędu na wszystkie koła
SC25	25 A	Przedni lewy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni prawy pas bezpieczeństwa (modele z kierownicą po prawej stronie)
SC26	30 A	Sterownik drzwi kierowcy (modele z kierownicą po prawej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (modele z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie pasażera (modele z kierownicą po lewej stronie)
SC27	25 A	Przedni prawy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni lewy pas bezpieczeństwa (modele z kierownicą po prawej stronie)
SC28	–	–
SC29	15A	Jednostka sterująca detektora przyczepy
SC30	30 A	Jednostka sterująca 1 dla elektroniki informacyjnej
SC31	25 A	Jednostka sterująca detektora przyczepy
SC32	25 A	Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji Ogrzewanie tylnych siedzeń
SC33	–	–
SC34	–	–
SC35	40 A	Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (prawa strona)
SC36	40 A	Jednostka sterująca dmuchawy świeżego powietrza
SC37	–	–
SC38	–	–
SC39	10 A	Jednostka sterująca elektroniką kolumny kierownicy
SC40	7,5 A	Klakson alarmowy
SC41	7,5 A	Interfejs diagnostyczny magistrali danych
SC42	7,5 A	Mechanizm zmiany biegów Wskaźnik położenia dźwigni zmiany biegów
SC43	10 A	Czujnik temperatury wnętrza pojazdu Odbiornik zdalnego sterowania nagrzewnicy dodatkowejSterownik nagrzewnicy i układu klimatyzacji Sterownik i wyświetlacz układu klimatyzacji tylnej Przekaźnik podgrzewanej tylnej szyby
SC44	7,5 A	Przycisk hamulca postojowego Złącze diagnostyczne Moduł dachu przedniego Czujnik alarmu antywłamaniowegoSterownik oświetlenia Sterownik doświetlania zakrętów i regulacji zasięgu reflektorów Czujnik wilgotności powietrza, deszczu i światła
SC45	7,5 A	Jednostka sterująca elektroniką kolumny kierownicy
SC46	7,5 A	Jednostka sterująca wyświetlacza przeziernego Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej
SC47	10 A	Elektronicznie sterowana jednostka sterująca tłumieniem
SC48	7,5 A	Gniazdo ładowania USB 1
SC49	–	–
SC50	–	–
SC51	–	–
SC52	20 A	Gniazdo 12V Gniazdo 12V 3
SC53	–	–
SC54	–	–
SC55	–	–
SC56	–	–
SC57	–	–
SC58	7,5 A	Kamera przednia do systemów wspomagania kierowcy Jednostka sterująca wspomagania parkowaniaJednostka sterująca tempomatem adaptacyjnym
SC59	7,5 A	Przycisk hamulca postojowego Automatyczne przeciwodblaskowe lusterko wewnętrzne Czujnik jakości powietrzaCzujnik ciśnienia w obiegu czynnika chłodniczego Włącznik świateł cofania Przekaźnik gniazdek elektrycznych Jednostka sterująca dźwiękami materiałowymi
SC60	7,5 A	Połączenie diagnostyczne
SC61	7,5 A	Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2
SC62	–	–
SC63	–	–
SC64	–	–
SC65	10 A	Jednostka sterująca generatora dźwięku silnika
SC66	15A	Silnik wycieraczki TYLNEJ szyby
SC67	30 A	Podgrzewany przekaźnik tylnej szyby
R1		Przekaźnik do gniazd zasilających
R2		Zacisk 15 przekaźnik zasilania napięciem
R3		Podgrzewany przekaźnik tylnej szyby
R4		Przekaźnik układu dozowania środka redukującego (Diesel)
R5		–
R6		–

Pojedyncze bezpieczniki

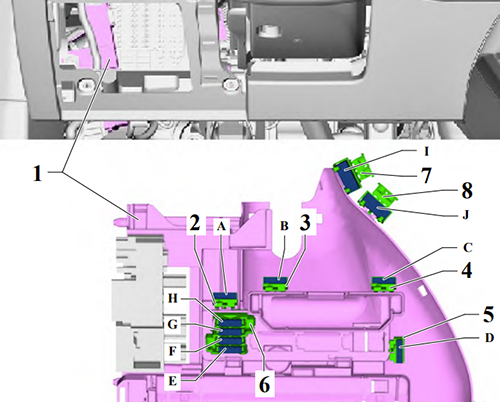

Modele z kierownicą po lewej stronie, od lipca 2020 r

Numer	Ampery [A]	Opis
A	–
B	–
C	–
D	–
E	–
F	–
G	–
H	–
I	15A	Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcyWentylator poduszki fotela kierowcy
J	15A	Wentylator oparcia przedniego fotela pasażera Wentylator poduszki przedniego fotela pasażera

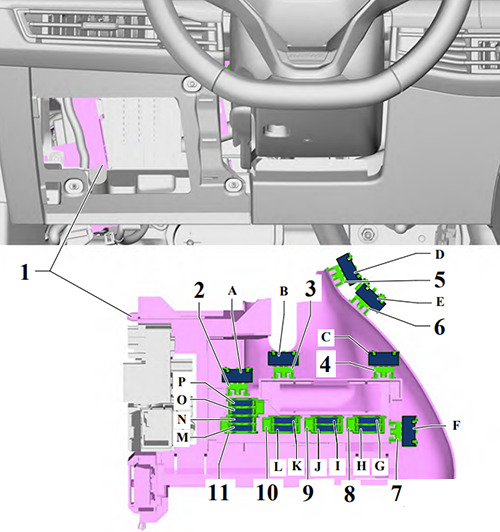

Modele z kierownicą po lewej stronie, od lutego 2021 r

Numer	Ampery [A]	Opis
A	15A	Jednostka sterująca regulacją fotela kierowcy
B	–	–
C	–	–
D	15A	Wentylator oparcia fotela kierowcy Wentylator siedziska fotela kierowcy Panel obsługi regulacji lewego przedniego fotela
E	15A	Wentylator oparcia przedniego fotela pasażera Wentylator siedziska przedniego fotela pasażera Jednostka sterująca do regulacji przedniego prawego siedzenia
F	–	–
H	–	–
G	10 A	Jednostka sterująca pojazdu specjalnego Przyłącze diagnostyczne 2 Punkt zaczepienia podnośnika wózka inwalidzkiego Punkt zaczepienia radiotelefonu w pojeździe specjalnym Punkt zaczepienia przednich prawych drzwi Punkt zaczepienia przednich lewych drzwi Punkt zaczepienia rejestratora danych o wypadkach Punkt zaczepienia jednostki sterującej do sygnałów specjalnych
I	–	–
J	–	–
K	40 A	Punkt zaczepienia podnośnika wózka Specjalna jednostka sterująca pojazdu
L	40 A	Specjalna jednostka sterująca pojazdu Bezpiecznik 16 na przekaźniku i wsporniku bezpiecznika SRSH
M	–	–
N	–	–
O	–	–
P	–	–

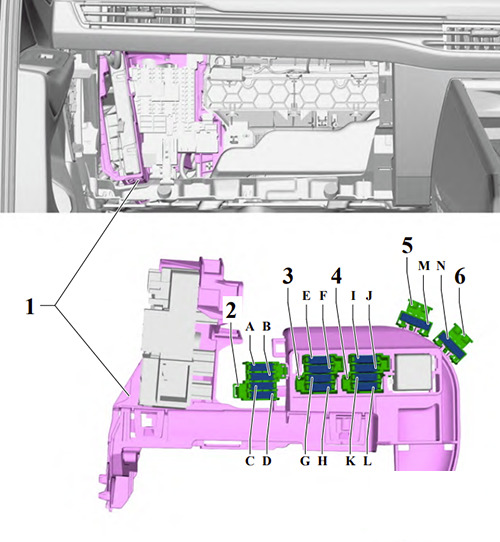

Modele z kierownicą po prawej stronie, od lipca 2020 r

Numer	Ampery [A]	Opis
A	–	–
B	–	–
C	–	–
D	–	–
E	–	–
F	–	–
G	–	–
H	–	–
I	–	–
J	–	–
k	–	–
L	–	–
M	15A	Wentylator oparcia przedniego fotela pasażera Wentylator poduszki przedniego fotela pasażera
N	15A	Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcyWentylator poduszki fotela kierowcy
