Mercedes-Benz Vaneo W414 (2001-2005) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz Vaneo W414

Dotyczy pojazdów wyprodukowanych w latach:

2001, 2002, 2003, 2004, 2005.



Za zapalniczkę w Mercedesie-Benz Vaneo W414 odpowiada bezpiecznik numer 12 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa

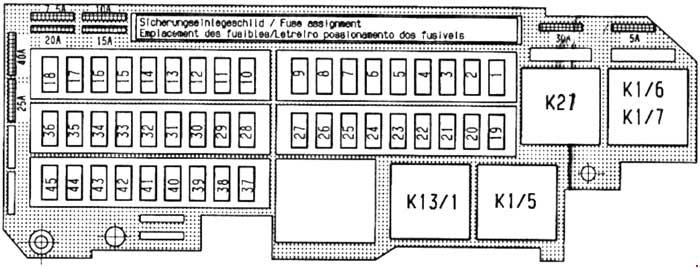

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników
Numer Opis Ampery [A]
1 Sterownik elektrycznego wentylatora wyciągowego*;

Przekaźnik elektrycznego wentylatora wyciągowego;

Sterownik silnika;

Przekaźnik wtrysku powietrza (benzyna).

20
2 Sterownik silnika;
Przekaźnik pompy paliwa (benzyna).
25
3 Panel sterowania ogrzewaniem / temperaturą;
Dmuchawa wewnętrzna.
25
4 Elektroniczna jednostka sterująca programem stabilności;
Przełącznik pedału hamulca.
7,5
5 Jednostka sterująca automatyczną skrzynią biegów*;
Przełącznik tempomatu*;
Automatyczne sprzęgło*.
10
6 Klakson 15
7 Światło hamowania 10
8 Gniazdo diagnostyczne;
Panel sterowania ogrzewaniem / temperaturą.
10
9 Sterownik elektrycznego wentylatora wyciągowego* 30
Przekaźnik elektrycznego wentylatora wyciągowego 40
10 Przesuwany/odchylany szyberdach;
Wycieraczka tylnej szyby.
15
11 Środkowe lampy sufitowe – reflektor i lampka nocna*;
System nawigacji radiowej*;
Telefon głośnomówiący*;
Sygnał świetlny.
15
12 Zapalniczka;
Lampka w schowku na rękawiczki;
Gniazdo 12 V w bagażniku*.
20
13 Okno elektryczne z lewej strony 30
Komfortowe okno elektryczne z lewej strony (automatyczne otwieranie / zamykanie) * 7,5
14 Okno elektryczne z prawej strony 30
Wygodne okno elektryczne z prawej strony (automatyczne otwieranie / zamykanie) * 7,5
15 Rozpoznawanie zajętości siedzenia, w tym rozpoznawanie fotelika dziecięcego;

Automatyczne rozpoznawanie fotelika dziecięcego;

Jednostka sterująca poduszką powietrzną.

7,5
16 Silnik wycieraczek szyby przedniej 30
17 Pompa płynu do spryskiwaczy szyby przedniej;

Zamek centralny (diagnostyczny);

Zestaw wskaźników (sterowanie wycieraczkami przedniej / tylnej szyby i przerywany interwał wycieraczek, układ wycieraczek / spryskiwaczy, ogrzewanie tylnej szyby i podgrzewanie lusterek, lampka kontrolna poduszki powietrznej).

10
18 Gniazdo konsoli środkowej 12 V. 25
19 Gniazdo przyczepy*;
Centrala alarmowa Taxi*.
25
20 Jednostka sterująca rozpoznawania przyczepy*;
Jednostka sterująca alarmem taksówki*.
7,5
21 Jednostka sterująca rozpoznawania przyczepy* 15
22 Jednostka sterująca systemem alarmowym*;
Syrena alarmowa*.
10
23 Ogrzewanie siedzenia 25
24 40
25 Wygodne okno elektryczne z prawej strony (automatyczne otwieranie / zamykanie) * 30
26 Komfortowe okno elektryczne z lewej strony (automatyczne otwieranie / zamykanie) * 30
27 Sterownik czasu ogrzewania postojowego*;

Odbiornik radiowy ogrzewania postojowego*;

Podświetlane listwy progowe*.

5
28 Zestaw wskaźników (działanie kierunkowskazów, system wycieraczek/spryskiwaczy, podgrzewana szyba tylna);

Licznik taksówek*;

Znak na dachu taksówki*.

10
29 Centralny zamek 25
30 Jednostka sterująca systemu autoryzacji jazdy;

Zestaw wskaźników (lampka sygnalizacyjna, kierunkowskazy, oświetlenie wewnętrzne);

Czujnik kąta skrętu.

7,5
31 Podgrzewana szyba tylna (ogrzewanie lusterka) 25
32 Kompensator telefoniczny HF*;

Zestaw głośnomówiący*;

Przesuwany / uchylny dach*;

Centralne i tylne lampy sufitowe nad głową*;

Panel sterowania z przednim oświetleniem wewnętrznym*;

Centrala alarmowa Taxi*.

15
33 Radio / nawigacja*;

Przełącznik wyboru systemu głośnomówiącego*;

Radio telefoniczne / taksówkowe*;

Sterownik radiowy Taxi*.

20
34 Pompa paliwa (benzyna) 25
35 Zawory do elektronicznego programu stabilności 25
36 Zespół lampy 40
37 Ogrzewanie lustrzane M10 10
38 Przekaźnik rozrusznika (olej napędowy) 30
Sterownik silnika (benzyna) 7,5
39 Jednostka sterująca systemu autoryzacji jazdy;

Zestaw wskaźników (lampka kontrolna, działanie kierunkowskazów).

7,5
40 Gniazdo diagnostyczne;

Czujnik kąta skrętu;

Regulacja lusterka.

7,5
41 Dmuchawa wewnętrzna poziomu 2*;

PTC – wzmacniacz nagrzewnicy oleju napędowego;

Ogrzewanie / Temperatura, panel sterowania;

Czujnik punktu rosy (klimatyzacja)*;

Ogrzewane dysze spryskiwaczy;

Temp. czujnik (klimatyzacja)*;

Składane lusterko zewnętrzne*.

7,5
42 Zespół lampy;

Światło cofania (ręczna skrzynia biegów);

Moduł elektronicznej dźwigni zmiany biegów*.

7,5
43 Światło cofania (automatyczna transmisja);
Taksometr *.
7,5
44 Sterowanie czasem ogrzewania pomocniczego*;
Jednostka sterująca Parktronic*.
7,5
45 Elektrycznie otwierane okno* 7,5
Przekaźnik
K1 / 6 Zacisk 87 przekaźnika jednostki sterującej silnika (A 002542 25 19)
K1 / 7
K1 / 5 Przekaźnik pompy paliwa (A 002542 25 19)
K13 / 1 Zacisk 15 przekaźnika elektronicznego (A 002542 13 19)
K27 Podgrzewany przekaźnik tylnej szyby (A 002542 13 19)
* Opcjonalny

Skrzynka bezpieczników modułu świetlnego

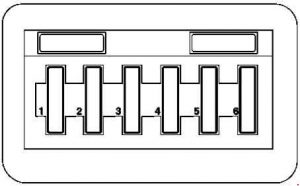

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników – skrzynka bezpieczników modułu świateł
Numer Opis Ampery [A]
1 Lewe światło mijania 7,5
2 Prawe światło mijania 7,5
3 Lewe światła drogowe;

Prawe światła drogowe;

Lampka kontrolna świateł drogowych (zestaw wskaźników).

15
4 Lampa boczna lewa;

Lampa tylna lewa.

7,5
5 Prawe światło boczne;
Prawe tylne światło;
Zestaw wskaźników 58K;
Oświetlenie tablicy rejestracyjnej.
15
6 Lewe / prawe światło przeciwmgielne;
Lewe tylne światło przeciwmgielne.
15

Skrzynka modułu sterującego

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników – skrzynka modułu sterującego
Numer Przekaźnik
K20 / 1 Wysokociśnieniowy przekaźnik powrotny (A 002542 13 19)
K9 / 3 Przekaźnik elektrycznego wentylatora wyciągowego (A 002542 13 19)
K38 / 3 Przekaźnik blokady rozrusznika (A 002542 23 19)
K46 Przekaźnik alarmowy (A 002542 14 19)
K39 Przekaźnik klaksonowy (A 002542 11 19)
K26 / 2 Przekaźnik pompy spryskiwacza (A 002542 19 19)
K17 Przekaźnik wtrysku powietrza (A 002542 13 19)

Skrzynka bezpieczników na dodatnim zacisku akumulatora

Mercedes-Benz Vaneo – (w141) – schemat skrzynki bezpieczników – skrzynka bezpieczników prefabrykowanych na zacisku plus akumulatora
Numer Opis Ampery [A]
46 Złącze zaciskowe, zacisk 30;
Zasilanie do f3 f4, f5, f6 przez przekaźnik K1 / 5;
Zasilanie do bezpieczników fl, f2 przez przekaźnik K1 / 6, K1 / 7;
Alternator;
Zasilanie do bezpieczników f19, f20, f21;
Wzmacniacz nagrzewnicy PTC (diesel).
150
47 Faza wstępnego żarzenia (olej napędowy) 60
Wtrysk powietrza (benzyna) 40
48 Pompa wspomagania kierownicy 60
49 Elektroniczny program stabilizacji pompy powrotnej 40
50 Włącznik zapłonu 50
51 Dodatkowe ogrzewanie 30
