Schemat skrzynek bezpieczników i przekaźników – Volkswagen Golf VI
Dotyczy pojazdów produkowanych w latach:
2008, 2009, 2010, 2011, 2012 i 2013.
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się na końcu deski rozdzielczej po stronie kierowcy, za osłoną ochronną.
Opis
| F1 |
(10A) Złącze DLC, jednostka sterująca silnika, przekaźnik pracy nagrzewnicy dodatkowej, ściemniacz przełączników i zestawu wskaźników, regulacja zasięgu reflektorów, jednostka tempomatu adaptacyjnego, przełącznik świateł hamowania |
| F2 |
(5A) ABS, ESP, jednostka sterująca zestawu wskaźników, jednostka sterująca silnika, przekaźnik rozrusznika, jednostka sterująca wspomagania kierownicy, jednostka sterująca wykrywania przyczepy |
| F3 |
(5A) Moduł sterujący poduszki powietrznej |
| F4 |
(5A) Czujnik poziomu i temperatury oleju, czujnik wysokiego ciśnienia, czujnik poziomu i temperatury oleju silnikowego, przycisk dezaktywacji ASR i ESP, przycisk wskaźnika ciśnienia w oponach, jednostka sterująca poduszki powietrznej |
| F5 |
(10A) Moduł sterujący lewego reflektora |
| F6 |
(10A) Moduł sterowania prawym reflektorem |
| F7 |
rezerwa |
| F8 |
rezerwa |
| F9 |
rezerwa |
| F10 |
rezerwa |
| F11 |
rezerwa |
| F12 |
(10A) Moduł sterowania drzwiami (kierowca), moduł sterowania drzwiami (pasażer), centralny zamek |
| F13 |
(10A) Gniazdo diagnostyczne, włącznik światła, czujnik deszczu i światła, włącznik świateł przeciwmgielnych |
| F14 |
(10A) Włącznik świateł hamowania (czujnik położenia pedału hamulca), sterownik automatycznej skrzyni biegów, sterownik Climatronic |
| F15 |
(20A) Przycisk odblokowujący, klapa tylna / uchwyt klapy tylnej, jednostka sterująca zasilaniem pokładowym, centralny zamek |
| F 16 |
(10A) Kamera cofania |
| F17 |
(5/10A) System audio, czujnik przechyłu, syrena alarmowa, przekaźnik sygnału |
| F18 |
rezerwa |
| F19 |
(5A) Rejestrator danych o awarii, jednostka sterująca ogranicznika prędkości silnika |
| F20 |
(20A) Moduł kontroli autoryzacji wejścia i uruchomienia, stabilizator napięcia |
| F21 |
(10A) Elektroniczny moduł sterujący blokadą kolumny kierownicy |
| F22 |
(40A) Wentylator nawiewny |
| F23 |
(30A) Elektryczne szyby, moduł sterowania drzwiami |
| F24 |
(20A) Pokładowa jednostka sterująca zasilaniem |
| F25 |
(25A) Wielofunkcyjny moduł sterujący (nagrzewnica tylnej szyby, jednostka sterująca klimatyzatora, nagrzewnica i przełącznik wyboru trybu pracy) |
| F26 |
(30A) Moduł sterowania tylnymi drzwiami i podnośniki szyb |
| F27 |
(15A) Zarządzanie silnikiem (pompa paliwowa) |
| F28 |
(15A) Stabilizator napięcia, jednostka główna |
| F29 |
rezerwa |
| F30 |
(20A) Moduł sterowania automatyczną skrzynią biegów |
| F31 |
(20A) Pompa próżniowa hamulca |
| F32 |
(30A) Falownik z gniazdem, 12 V – 230 V |
| F33 |
(25A) Szyberdach |
| F34 |
(15A) Fotele elektryczne |
| F35 |
(10A) Elektroniczny moduł sterujący tłumieniem |
| F36 |
(20A) Spryskiwacze reflektorów |
| F37 |
(30A) Podgrzewane siedzenia |
| F38 |
(20A) Przekaźnik klaksonu, alarm przeciwkradzieżowy, centralna jednostka sterująca systemu wygody |
| F39 |
– |
| F40 |
(40A) Ogrzewanie/klimatyzator |
| F41 |
(15A) Silnik do czyszczenia szkła |
| F42 |
(20A) Zapalniczka, gniazdo 12V |
| F43 |
(15A) Moduł sterujący przyczepy |
| F44 |
(20A) Moduł sterujący przyczepy |
| F45 |
(15A) Moduł sterujący przyczepy |
| F46 |
rezerwa |
| F47 |
(5A) Moduł sterowania klastrem instrumentów |
| F48 |
(5A) Jednostka sterująca elektroniką telefonu komórkowego, stabilizator napięcia, czujnik pola magnetycznego do kompasu |
| F49 |
rezerwa |
Skrzynka przekaźnikowa
Znajduje się pod samą deską rozdzielczą, za tapicerką.
Schemat górnej skrzynki przekaźnikowej
- Terminal + przekaźnik wyłącznika zapłonu
- Przekaźnik klaksonowy
- Przekaźnik spryskiwaczy reflektorów
- Przekaźnik rozładowania obwodu mocy
- Przekaźnik elektrycznego ogrzewania szyb
- lub A – 30A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy
Ogólny opis funkcji realizowanych przez jednostkę sterującą zasilaniem pokładowym:
Sterowanie obwodami przekaźników,
Sterowanie urządzeniami oświetleniowymi,
Rozdział mocy pomiędzy odbiornikami,
Sterowanie wycieraczkami przedniej szyby (przez LIN),
Sterowanie czujnikami deszczu i światła,
Włączenie sygnału dźwiękowego ,
Sterowanie podgrzewanymi szybami, przednią i tylną szybą,
Zapisywanie ustawień osobistych,
Zarządzanie systemem monitoringu wnętrza, czujnikami przechyłu i alarmami antywłamaniowymi,
Wygodne zamykanie/odblokowywanie,
Zdalne sterowanie (wbudowana antena),
Centralny zamek (sterowanie zamkami, drzwiami, włazy i osłony),
System monitorowania ciśnienia w oponach (oddzielny moduł logiczny z adresem diagnostycznym) ,
Sterowanie centralkami drzwi,
Oświetlenie dla ruchu w ciągu dnia,
Statyczny system oświetlenia adaptacyjnego.
Komora silnika
Znajduje się po lewej stronie przestrzeni podbrzusza i przykryta pokrowcem ochronnym. Składa się z dwóch części: 1 – skrzynka przekaźników i bezpieczników oraz 2 – skrzynka bezpieczników dużej mocy.
Skrzynka bezpieczników i przekaźników
Opis
| R1 |
Przekaźnik ECU/przekaźnik wentylatora |
| R2 |
Przekaźnik pompy dmuchawy powietrza / Przekaźnik sterowania automatyczną skrzynią biegów |
| 1 |
(30A) Silnik wycieraczek |
| 2 |
(30A) Jednostka mechatroniczna skrzyni biegów |
| 3 |
(20A) Pokładowa jednostka sterująca zasilaniem |
| 4 |
(20A) Moduł sterujący ABS |
| 5 |
(15A) Moduł sterujący skrzyni biegów (ECM) |
| 6 |
(5A) Panel przyrządów, moduł sterujący kolumny kierownicy |
| 7 |
(40A) Przekaźnik zasilania kl. 15 |
| 8 |
(15A) System audio, jednostka główna (25A) Stabilizator napięcia |
| 9 |
(5A) Jednostka sterująca telefonem |
| 10 |
(5A/10A) Elektroniczna jednostka sterująca silnika, przekaźnik mocy Motronic |
| 11 |
(20A) Jednostka sterująca nagrzewnicy dodatkowej, przekaźnik nagrzewnicy dodatkowej |
| 12 |
(5A) magistrala danych CAN, jednostka sterująca bramy; |
| 13 |
(15A / 30A) Elektroniczna jednostka sterująca silnika |
| 14 |
(20A) Pompa wspomagająca paliwo, zapłon |
| 15 |
(5A/10A) Przekaźnik świec żarowych, przekaźnik pompy paliwa, sonda lambda |
| 16 |
(30A) Lampy i reflektory – prawa strona |
| 17 |
(15A) Klakson |
| 18 |
(30A) System audio, wzmacniacz |
| 19 |
(30A) Wycieraczka i spryskiwacz przedniej szyby |
| 20 |
(10A) Pompa obiegowa chłodziwa (20A) Zawór regulacji ciśnienia paliwa |
| 21 |
(10A / 15A) Grzałka sondy lambda, Silnik centralnego zamka w przednich drzwiach pasażera (20A) Pompa próżniowa hamulca |
| 22 |
(5A) Przełącznik pozycji pedału sprzęgła |
| 23 |
(5A/10A/15A) System zarządzania silnikiem |
| 24 |
(10A) System zarządzania silnikiem (przekaźnik pompy, wtryskiwacze itp.) |
| 25 |
(40A) jednostka sterująca ABS |
| 26 |
(30A) Światła i reflektory – lewa strona, pokładowa jednostka sterująca zasilaniem |
| 27 |
(40/50A) Jednostka sterująca świec żarowych, silnik pompy powietrza wtórnego |
| 28 |
(30A) Zacisk 15 przekaźnik zasilania 2 |
| 29 |
(50A) Bezpiecznik termiczny 1 do regulacji fotela kierowcy |
| 30 |
(50A) Przekaźnik do rozładowania styk X |

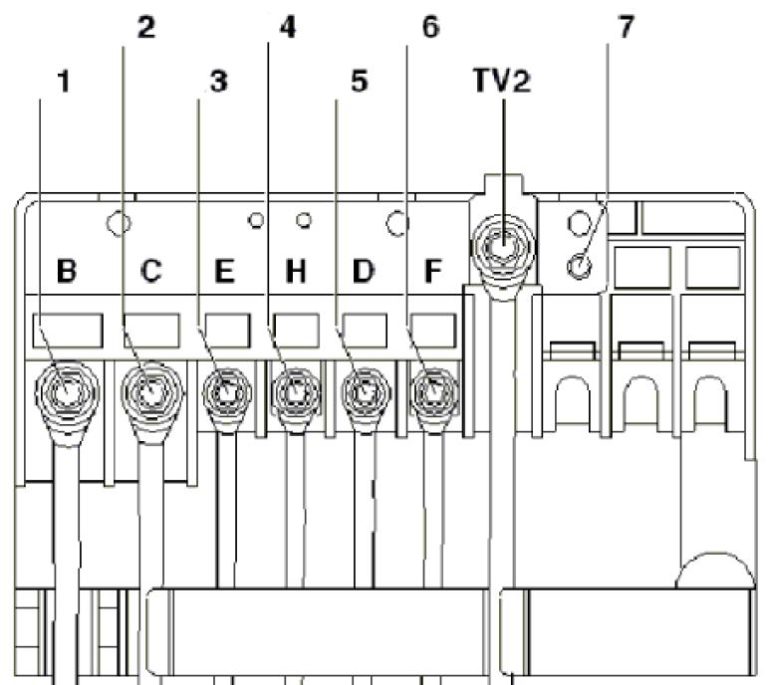

Skrzynka bezpiecznikowa
Typ 1
Opis
- 150A / 200A – Generator
- 80A – Jednostka sterująca wspomagania kierownicy
- 50A – Wentylator chłodnicy i jego jednostka sterująca
- 80A – Przekaźnik ogrzewania lub Wyposażenie dodatkowe
- 80A – Zacisk 30, skrzynka bezpieczników w przedziale pasażerskim
- 40A – Przekaźnik ogrzewania małej mocy
- 30/40 / 50А – Rezerwa
Typ 2
Opis
- 150A / 200A – Generator
- 80A – Wspomaganie układu kierowniczego
- 50A – Wentylator chłodnicy i jego jednostka sterująca
- 80A – Rezerwa
- 80A – Zacisk 30, skrzynka bezpieczników w przedziale pasażerskim
- rezerwa
- rezerwa.
