Schemat skrzynek bezpieczników i przekaźników – Volkswagen Gol i Voyage
Dotyczy pojazdów nowych w latach:
1994, 1995, 1996, 1997, 1998, 1999.

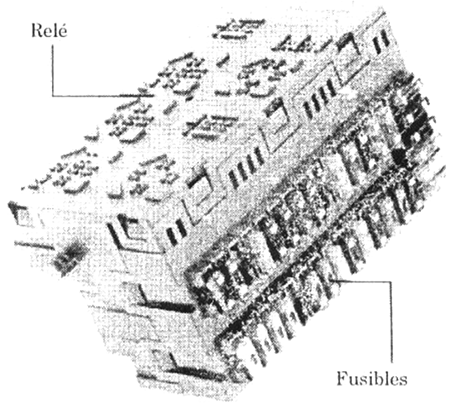

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie pod panelem. Może pomieścić 7 przekaźników, wyłącznik termiczny szyby, 34 bezpieczniki (6 rezerwowych) i 9 złączy wiązek.
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
Wolny |
| 2 |
10 A |
Światła główne |
| 3 |
10 A |
głośnik, radio, zegar, deska rozdzielcza |
| 4 |
15A |
Przełącznik świateł drogowych i mijania, światło bagażnika |
Reklama
|
| 5 |
30A |
Silnik wentylatora elektrycznego klimatyzacji |
| 6 |
10 A |
Prawe światło pozycyjne, oświetlenie schowka na rękawiczki |
| 7 |
10 A |
lewe światło pozycyjne |
| 8 |
10 A |
lewe światła drogowe |
| 9 |
10 A |
prawe światła drogowe |
| 10 |
10 A |
prawe światło mijania |
| 11 |
10 A |
lewe światło mijania |
| 12 |
10 A |
Światło hamowania, zawór biegu jałowego |
| 13 |
– |
Wolny |
| 14 |
5A |
Włącz kierunkowskaz, światło cofania, tylne światło |
| 15 |
10 A |
Silnik i przełącznik wycieraczek |
| 16 |
25A |
przełącznik wentylacji |
| 17 |
30A |
Podgrzewana tylna szyba (1,6 l) |
| Podgrzewana szyba tylna, zapalniczka, lusterka wsteczne (1.8L) |
| 18 |
– |
Wolny |
| 19 |
25A |
Wentylator elektryczny klimatyzacji |
| 20 |
30A |
Wyłącznik termiczny wentylatora elektrycznego |
| 21 |
30A |
Dmuchawa klimatyzacji (1,6 l) |
| Dmuchawa klimatyzacji, elektryczne zamki drzwi (1,8 l) |

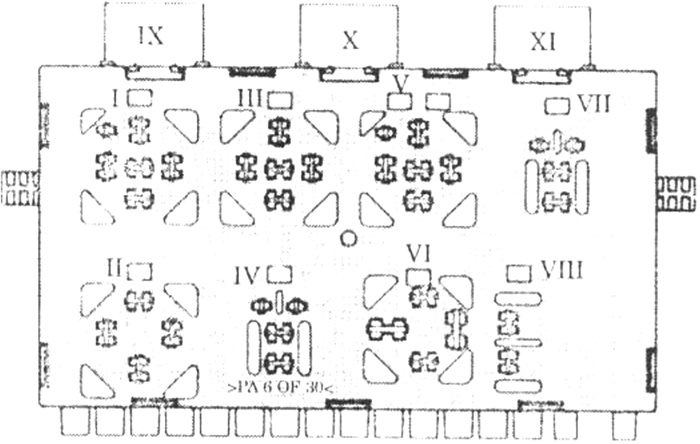

Przekaźniki
| Numer |
Opis |
Reklama
|
| I |
Wycieraczki i wycieraczki |
| II |
Kierunkowskaz i światła obrysowe |
| III |
Spryskiwacz i wycieraczka tylnej szyby |
| IV |
dodatkowe światło przeciwmgielne |
| v |
zegar podnośnika szyby |
| VI |
Funkcja x |
| VII |
Głośniki pomocnicze |
| viii |
Termiczny zbijak do szkła |
| IX |
zamek centralny |
| X |
Klimatyzacja |
| XI |
Dodatkowe oświetlenie głębokości |

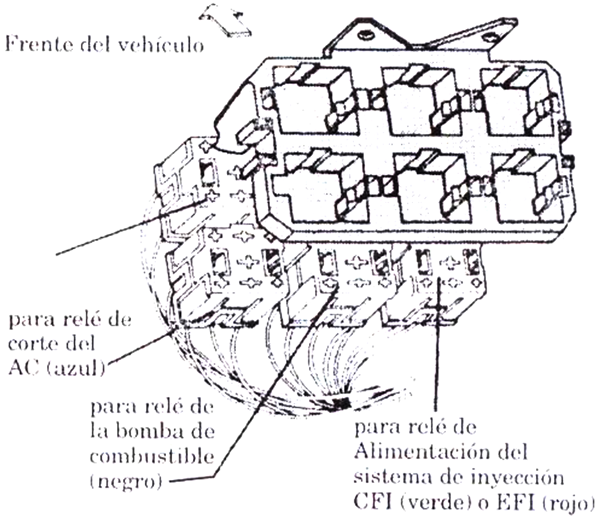

Blok przekaźnika z tyłu schowka.
