Schemat skrzynek bezpieczników i przekaźników – Volkswagen Gol, Pointer i Saveiro
Dotyczy pojazdów nowych w latach:
2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

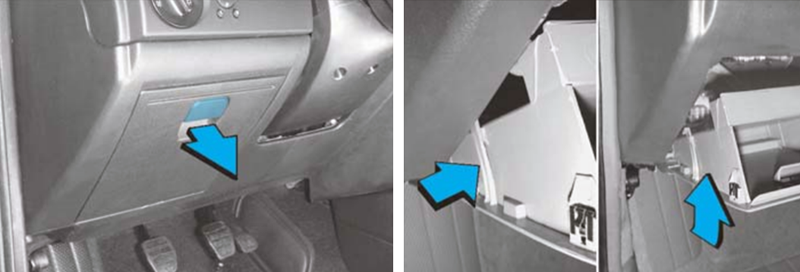

Bezpieczniki znajdują się na desce rozdzielczej, za osłoną. Niektóre modele mają inne bezpieczniki w komorze silnika, m.in. np o baterii. Bezpieczniki te powinny być wymieniane wyłącznie przez Oficjalny Serwis Volkswagena.

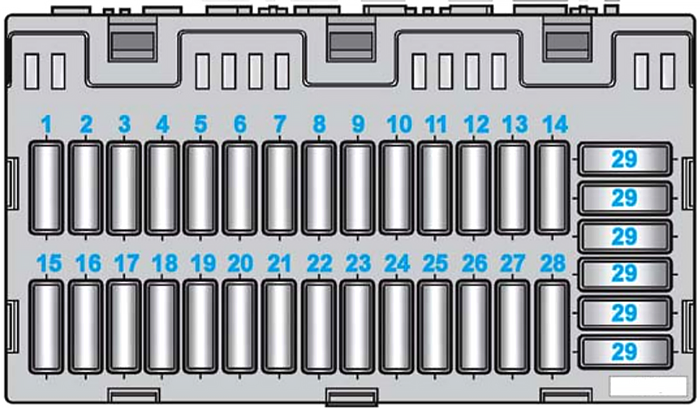

| Numer |
Opis |
| 1 |
Klakson |
| 2 |
lewe światło mijania |
| 3 |
System ABS |
| 4 |
Wentylator chłodnicy 1 stopień |
| 5 |
Prawe światło mijania |
| 6 |
Zegar/światło bagażnika/światło wewnętrzne |
| Do odbioru: zegar/światło wewnętrzne |
| 7 |
Prawe światło miasta |
| 8 |
Światło hamowania / migacze awaryjne / klakson optyczny |
| 9 |
Wentylator chłodnicy 2 stopień |
| 10 |
Klimatyzacja |
| 11 |
Wolny |
| 12 |
Centralny zamek / system alarmowy |
| Do odbioru: centralny zamek / system alarmowy / oświetlenie skrzyni ładunkowej |
| 13 |
System wtrysku |
| 14 |
pompa paliwowa |
| 15 |
Prawe światło drogowe/światło ostrzegawcze |
| 16 |
Lewa światła drogowe |
| 17 |
Wycieraczka szyby przedniej / spryskiwacz szyby tylnej |
| Do odbioru: podkładka wycieraczki |
| 18 |
światła przeciwmgielne |
| 19 |
Gniazdo zasilania 12 V |
| 20 |
Lewe światło mijania |
| 21 |
Oświetlenie: schowek na rękawiczki / popielniczka / zapalniczka / tablica rejestracyjna / wskaźnik przeciwmgielny / światła ludności. |
| 22 |
Odmgławiacz tylnej szyby |
| Do odbioru: Wolny |
| 23 |
Wycieraczka tylnej szyby |
| Do odbioru: Wolny |
| 24 |
System wentylacji |
| 25 |
zapalniczka |
| 26 |
Elektryczne lusterka zewnętrzne |
| 27 |
Kierunkowskazy/lampka kontrolna kierunkowskazów/światła ostrzegawcze/wskaźnik poziomu paliwa/wskaźnik temperatury płynu chłodzącego |
| 28 |
światło cofania |
| 29 |
wymiana bezpieczników |
- Wszystkie elektryczne szyby są wspólnie chronione przez automatyczny wyłącznik, który wyłącza się w przypadku przeciążenia (na przykład, gdy szyby są oszronione) i włącza się automatycznie po kilku sekundach.
- Pojazdy wyposażone w system nagłaśniający mogą być zabezpieczone bezpiecznikiem 6, a także mogą mieć bezpiecznik z tyłu urządzenia.
- Pojazdy z silnikami 1,0l, bezpiecznik 13 zabezpiecza również czujnik prędkości i sprężarkę klimatyzacji.
