Toyota Tundra Double Cab (2004-2006) – skrzynka bezpieczników i przekaźników

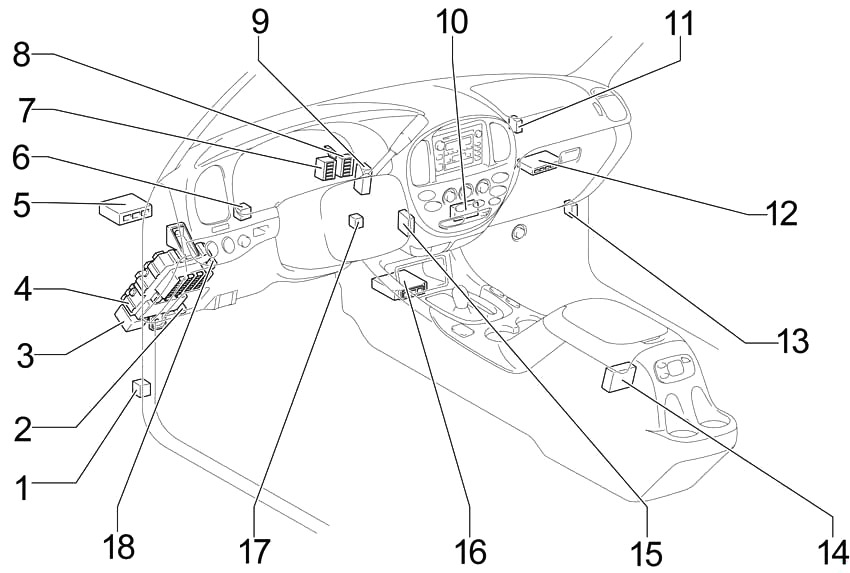

Przedział pasażerski

1. Przekaźnik odcinający ACC
2. Migacz kierunkowskazów
3. Skrzynka przekaźników
4. Skrzynka bezpiecznikowa
5. ECU ciała
6. Przekaźnik światła stopu
7. Sub J/B №3
8. Sub J/B №4
9. Komputer klucza transpondera
10. Kontrola integracji i panel
11. ECU monitora ciśnienia w oponach
12. Moduł sterujący silnika
13. ECU sterowania napędem na 4 koła
14. ECU rozrywki dla tylnych siedzeń
15. Odbiornik sterowania zamkiem drzwi
16. Zespół czujnika środkowej poduszki powietrznej
17. Wzmacniacz klucza transpondera
18. Przekaźnik tylnej szyby

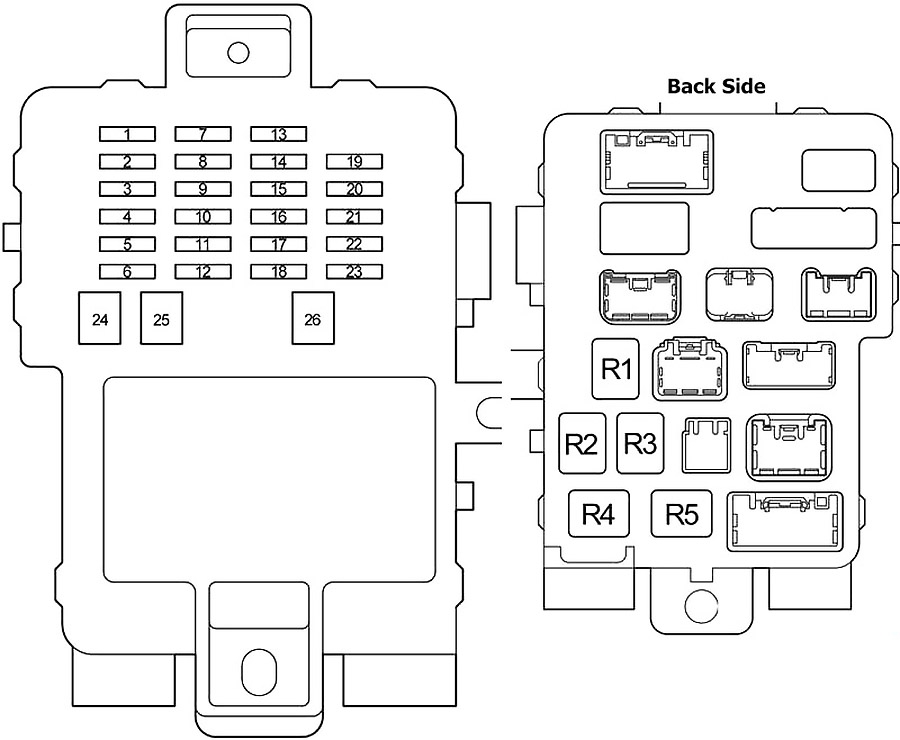

Schemat skrzynki bezpieczników w przedziale pasażerskim

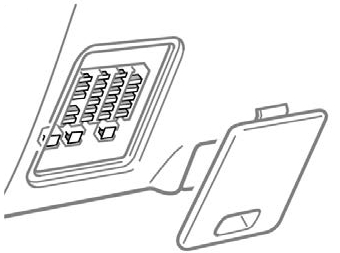

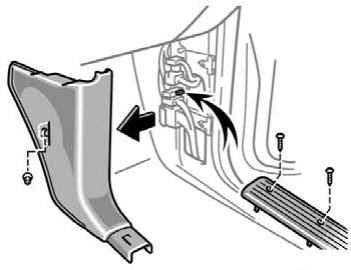

Panel bezpieczników znajduje się za osłoną po stronie kierowcy deski rozdzielczej.

Numer	Nazwa	Ampery [A]	Opis
1		15	Światła tylne, światła przyczepy (światła tylne), światła postojowe, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie tablicy rejestracyjnej
2	ECU-IG	10	Układ ładowania, światła stopu, układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, elektryczny dach księżycowy, system blokady drzwi kierowcy i pasażera z przodu, wskaźniki i mierniki, wyświetlacz wielofunkcyjny, gniazdka elektryczne, system komunikacji multipleksowej, opona system ostrzegania o ciśnieniu, automatyczne przeciwodblaskowe wewnętrzne lusterko wsteczne
3	WSH	25	Wycieraczki i spryskiwacz
4	AC INW	15	Gniazdka elektryczne
5	IGN 2	20	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6	PWR №3	20	Szyba pasażera z tyłu (prawa strona)
7	PWR №4	20	Szyba pasażera z tyłu (lewa strona)
8	CIG	15	Zapalniczka
9	RAD №2	7,5	Samochodowy system audio/wideo, system audio dla tylnych siedzeń, system rozrywki dla tylnych siedzeń, sterowanie elektrycznym lusterkiem wstecznym, gniazdka elektryczne, system komunikacji multipleksowej (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego odcinania reflektorów i tylnych świateł, oświetlony system wejściowy, dzienny system świateł mijania), zegar, kontrolki pozycji zmiany biegów
10	Napęd na 4 koła	20	Układ sterowania ADD, układ napędu na cztery koła
11		15	Światła stopu, wysokie światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, światło przyczepy (światła stopu), sterownik hamulca przyczepy, konwerter holowniczy, multipleks system komunikacji
12	OBD	7,5	System diagnostyki pokładowej
13	PŁYTA	7,5	Oświetlenie tablicy rozdzielczej, oświetlenie schowka na rękawiczki, oświetlenie podgrzewania siedzeń, zapalniczki, popielniczki, wyświetlacz wielofunkcyjny, system audio/wideo, wskaźniki i mierniki, systemy klimatyzacji, gniazdka elektryczne
14	PWR №1	25	System blokady drzwi kierowcy, elektryczne okno kierowcy
15	WIP	25	Wycieraczka i spryskiwacze
16	IGN 1	10	Układ ładowania, system poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli stabilności pojazdu, wskaźniki i mierniki, system klimatyzacji, system klasyfikacji pasażerów z przodu
17		25	Elektryczny szyberdach
18	PWR №2	25	System blokady drzwi pasażera z przodu, elektryczne okno pasażera z przodu
19	HTR	10	Systemy klimatyzacji, elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, ogrzewanie siedzeń, ogrzewanie zewnętrznego lusterka wstecznego
20		15	Przednie światła przeciwmgielne
21		15	Światła cofania, wskaźnik i mierniki, światła awaryjne, lampka kontrolna poślizgu, system kontroli stabilności pojazdu, układ napędu na cztery koła, światła przyczepy (światła cofania), wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wskaźnik położenia zmiany biegów światła
22		15	Gniazdka elektryczne
23		15	Podgrzewacze siedzeń
24		30	Fotele przednie elektryczne
25	AM1	40	Bezpieczniki „HTR”, „CIG”, „GAUGE”, „RAD №2”, „ECU-IG”, „WIP”, „WSH”, „IGN 1”, „IGN 2” i „4WD”
26	PWR №5	30	Elektryczne tylne okno
Przekaźnik
R1	Światło tylne
R2	Zapasowe światło
R3	Przekaźnik akcesoriów (ACC)
R4	Zasilanie główne
R5	Światła przeciwmgielne

Skrzynka przekaźników

Numer	Przekaźnik
R1	falownik
R2	Podgrzewacz siedzenia

Dodatkowa skrzynka bezpieczników

Znajduje się w panelu podsufitki po stronie pasażera z przodu.

Numer	Nazwa	Ampery [A]	Opis
–	–	–	–
30	STA	7,5	System startowy

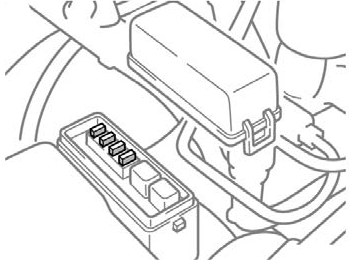

Komora silnika

1. ECU kontroli poślizgu z siłownikiem
2. Skrzynka bezpieczników nr 1
3. Skrzynka bezpieczników nr 2
4. Siłownik ABS z ECU
5. Sterownik sterowania wtryskiem powietrza
6. Skrzynka przekaźników

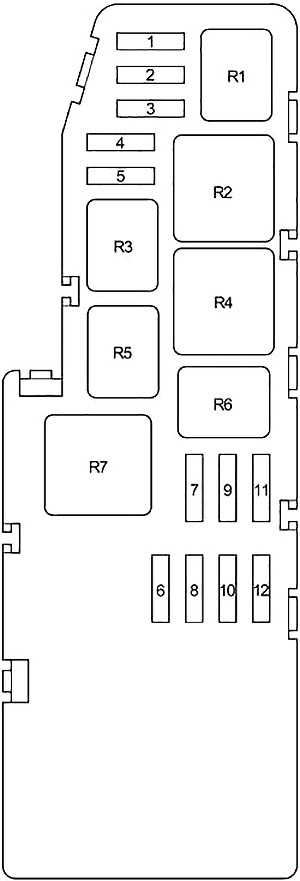

Skrzynka bezpieczników komory silnika nr 1

Numer	Nazwa	Ampery [A]	Opis
1	H-LP RH	10	z systemem świateł do jazdy dziennej: Reflektor prawy (światło drogowe)
2	H-LP LH	10	z systemem świateł do jazdy dziennej: Reflektor lewy (światło drogowe)
3	STA	7,5	2005-2006: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
		7,5	2004: Układ klimatyzacji
4	H-LP RL	10	z systemem świateł do jazdy dziennej: Reflektor prawy (światło mijania)
5	H-LP LL	10	z systemem świateł do jazdy dziennej: Reflektor lewy (światło mijania)
6	–	–	2005-2006: –
7	DEF/I UP	7,5	2005-2006: Ogrzewanie zewnętrznych lusterek wstecznych, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8	RSE	7,5	2005-2006: System audio dla tylnych siedzeń, system rozrywki dla tylnych siedzeń
9		7,5	2005-2006: Układ klimatyzacji
10	A/F	20	2005-2006: Czujnik A/F
11	–	–	2005-2006: –
12	–	–	–
Przekaźnik
R1	Rozrusznik (ST)
R2	Opornik
R3	–
R4	System świateł do jazdy dziennej (DRL nr 4)
R5	Ogrzewanie zewnętrznych lusterek wstecznych (MIR HTR)
R6	Czujnik stosunku powietrza do paliwa (A/F)
R7	Podgrzewacz

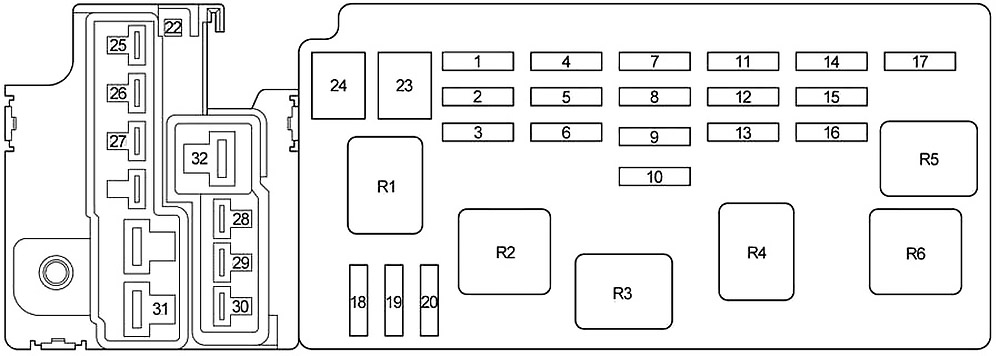

Skrzynka bezpieczników komory silnika nr 2

Numer	Nazwa	Ampery [A]	Opis
1	ETCS	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
2	EFI nr 1	20	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektryczny układ sterowania przepustnicą
3	H-LP RH	15	bez systemu świateł do jazdy dziennej: Prawy reflektor
4		30	Światła przyczepy (światła stopu, kierunkowskazy)
5	ALT-S	7,5	System ładowania
6	DRL	15	z systemem świateł do jazdy dziennej: System świateł do jazdy dziennej
	H-LP LH	15	bez systemu świateł do jazdy dziennej: Reflektor lewy
7	AM2	25	System startowy
8	TURN-HAZ	20	Kierunkowskazy, światła awaryjne, konwerter holowniczy
9	RAD №3	20	2004: System audio/system wideo
		30	2005-2006: System audio/system wideo
10		30	Układ rozruchowy, bezpiecznik „STA”.
11		10	Klakson
12	–	–	–
13	EFI nr 2	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, pompa do wykrywania nieszczelności
14		10	Centralne oświetlenie wewnętrzne i osobiste, światła osobiste, wskaźniki i mierniki, zegar, lampka wyłącznika zapłonu, oświetlenie drzwiowe, oświetlenie stopni, oświetlenie toaletki
15	ECU-B	7,5	System komunikacji Multiplex (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego wyłączania reflektorów i tylnych świateł, system oświetlonego wejścia, system świateł do jazdy dziennej), system zamka drzwi kierowcy i pasażera z przodu, wskaźniki i mierniki, bezprzewodowy system zamka drzwi, kontrola stabilności pojazdu system, lampki sufitowe w drzwiach
16	MIR HTR	15	Ogrzewanie zewnętrznych lusterek wstecznych
17	RAD №1	25	2004: System audio
		20	2005-2006: System audio, system rozrywki dla tylnych siedzeń
18	ZAPASOWY	15	Zapasowy bezpiecznik
19	ZAPASOWY	20	Zapasowy bezpiecznik
20	ZAPASOWY	30	Zapasowy bezpiecznik
22		7,5	2005-2006: Lampa bagażnika
23		30	2005-2006: System komunikacji Multiplex (system zamka elektrycznego, system bezpieczeństwa)
24	GŁÓWNY	40	2005-2006: Bezpieczniki „H-LP RH”, „H-LP LH”, „H-LP LL” i „H-LP RL”
25	ABS №2	30	2005-2006: Układ przeciwblokujący, system kontroli stabilności pojazdu
26		40	2005-2006: Odmgławiacz tylnej szyby
27		50	2005-2006: Układ klimatyzacji
28	ABS №1	40	2005-2006: Układ przeciwblokujący, system kontroli stabilności pojazdu
29		50	2005-2006: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30	R/B	30	2005-2006: Bezpiecznik „A/F”.
31		60	2005-2006: Bezpieczniki „TOWING TAIL”, „BATT CHARGE” i „TOWING BRK”
32	ALT	140	2005-2006: „DEFOG”, „ABS №2”, „CARGO LP”, „HEATER”, „AM1”, „PWR SEAT”, „TAIL”, „STOP”, „SUN ROOF”, „PANEL”, ” OBD”, „FOG”, „PWR №1”, „PWR №2”, „PWR №5”, „AC INV”, „PWR №3”, „PWR №4”, „PWR OUTLET” i „SEAT HTR ” bezpieczniki
Przekaźnik
R1	Przekaźnik otwarcia obwodu (C/OPN)
R2	Reflektor (światła drogowe)
R3	EFI
R4	Pompa paliwowa
R5	Klakson
R6	Odmgławiacz tylnej szyby (DEFOG)

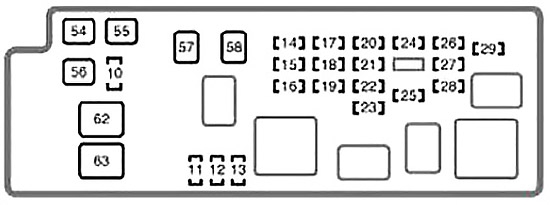

2004: №10, 54-57, 62-63 bezpieczniki

Numer	Nazwa	Ampery [A]	Opis
10		7,5	Lampa bagażnika
54	ABS №1	30	bez systemu kontroli stabilności pojazdu: Układ przeciwblokujący
		50	z systemem kontroli stabilności pojazdu: Układ przeciwblokujący
55		50	System klimatyzacji
56		40	Odmgławiacz tylnej szyby
62	ALT	140	„DEFOG”, „ABS №1”, „CARGO LP”, „HEATER”, „AM1”, „PWR SEAT”, „TAIL”, „STOP”, „SUN ROOF”, „PANEL”, „OBD”, „ FOG”, „PWR №1”, „PWR №2”, „PWR №5”, „AC INV”, „PWR №3”, „PWR №4”, „PWR OUTLET”, „SEAT HTR” „ŁADOWANIE AKUMULATORA Bezpieczniki ”, „HOLOWANIA BRK” i „HOLOWANIA OGNIA”.
63	ABS №2	60	Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji

Skrzynka przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	RSE	7,5	2004: System audio dla tylnych siedzeń, system rozrywki dla tylnych siedzeń
2		30	Światła przyczepy (światła tylne)
3		30	Akumulator pomocniczy przyczepy
4		30	Sterownik hamulca przyczepy
Przekaźnik
R1	Światła przyczepy (światła tylne)
R2	Akumulator pomocniczy przyczepy
