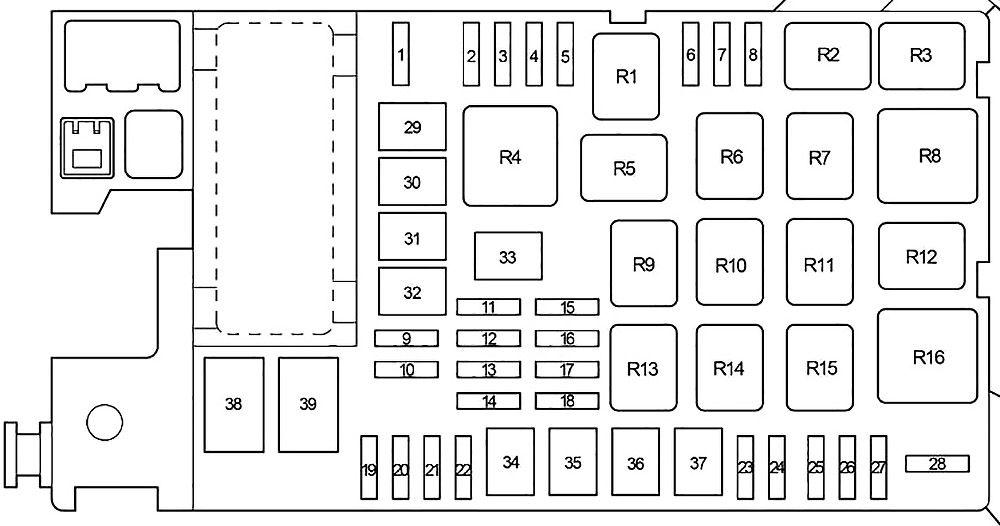

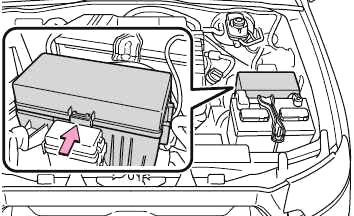

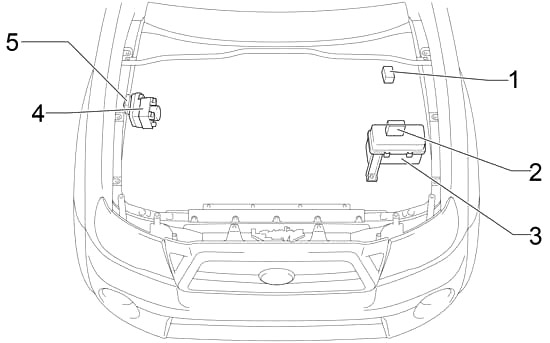

| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
System klimatyzacji |
| 2 |
15 |
2005-2011: Przednie światła przeciwmgielne |
| 30 |
2012-2015: Światła przyczepy (światła tylne) |
| 3 |
30 |
2005-2011: Światła przyczepy (światła tylne) |
| 15 |
2012-2015: Przednie światła przeciwmgielne |
| 4 |
10 |
Światła stopu, wysoko zamontowane światło stopu, system kontroli stabilności pojazdu, układ przeciwblokujący, system blokady zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, konwerter holowniczy |
| 5 |
7,5 |
2005-2011: System diagnostyki pokładowej |
| 30 |
Sterownik hamulca przyczepy |
| 6 |
– |
Nieużywany |
| 7 |
10 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 8 |
30 |
2013-2015: podgrzewacze siedzeń |
| 9 |
30 |
2005-2011: Sterownik hamulca przyczepy |
| 7,5 |
2012-2015: System diagnostyki pokładowej |
| 10 |
30 |
Akumulator pomocniczy przyczepy |
| 11 |
10 |
2013-2015: System AI |
| 12 |
30 |
Konwerter holowniczy |
| 13 |
15 |
Kierunkowskazy, migacze awaryjne, miernik i wskaźnik |
| 14 |
30 |
System nagłośnieniowy |
| 15 |
10 |
Reflektor prawy (światła mijania), przednie światła przeciwmgielne (2012-2015) |
| 16 |
10 |
Reflektor lewy (światła mijania), przednie światła przeciwmgielne (2005-2010) |
| 17 |
10 |
Reflektor prawy (światło drogowe) |
| 18 |
10 |
Reflektor lewy (światło drogowe), miernik i wskaźnik |
| 19 |
10 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą |
| 20 |
7,5 |
System ładowania |
| 21 |
20 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 |
10 |
Klakson |
| 23 |
15 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 24 |
– |
Nieużywany (krótki pin) |
| 25 |
7,5 |
Bezprzewodowy system zdalnego sterowania, system klimatyzacji, system komunikacji multipleksowej, licznik i wskaźnik, system klasyfikacji pasażerów z przodu, mechanizm otwierania drzwi garażowych |
| 26 |
7,5 |
Oświetlenie wewnętrzne, oświetlenie osobiste, zegar, oświetlenie próżności |
| 27 |
10 |
2005-2012: System audio |
| 20 |
2013-2015: System audio |
| 28 |
7,5 |
Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, miernik i wskaźnik, przełącznik anulowania rozruchu sprzęgła |
| 29 |
50 |
2013-2015: podgrzewacze siedzeń |
| 30 |
50 |
Bezpieczniki „TAIL”, „AC SKT”, „DR LCK”, „D FR P/W”, „D RR P/W”, „P FR P/W”, „P RR P/W” |
| 31 |
50 |
Bezpieczniki „ACC”, „IG1”, „IG1 №2”, „WIP”, „WSH”, „4WD”, „STA”, „BKUP LP” |
| 32 |
50 |
Bezpiecznik „A/C” układu klimatyzacji |
| 33 |
50 |
Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 34 |
30 |
Bezpieczniki „IGN”, „WSKAŹNIK”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 35 |
50 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 36 |
30 |
Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 37 |
– |
Nieużywany |
| 38 |
100 |
2005-2012: Zapalniczka, gniazdka elektryczne |
| 100 |
2013-2015: Gniazda zasilania |
| 39 |
120 |
bez pakietu holowniczego: „AM1”, „AC SKT”, „NAGRZEWNICA”, „FR MGŁA”, „STOP”, „OBD”, „J/B”, „OGON HOLOWNICZY”, „BRK HOLOWNICZY”, „BATT CHG” bezpieczniki |
| 140 |
z pakietem holowniczym: „AM1”, „AC SKT”, „NAGRZEWNICA”, „FR MGŁA”, „STOP”, „OBD”, „J/B”, „OGON HOLOWNICZY”, „BRK HOLOWNICZY”, „BATT CHG” bezpieczniki |
| Przekaźnik |
| R1 |
Nieużywany |
| R2 |
Przekaźnik ogona holowniczego |
| R3 |
Sterowanie lampą stopu (z VSC) |
| R4 |
Reflektor |
| R5 |
Przednie światło przeciwmgielne (1GR-FE) |
| R6 |
Otwarcie obwodu |
| R7 |
Grzałka czujnika paliwa powietrza |
| R8 |
Opornik |
| R9 |
Nieużywany |
| R10 |
Pompa paliwa (1GR-FE) |
| R11 |
Klimatyzacja (MG CLT – sprzęgło magnetyczne) |
| R12 |
Rozrusznik |
| R13 |
Przekaźnik główny (EFI) |
| R14 |
Akumulator pomocniczy przyczepy |
| R15 |
Klakson |
| R16 |
Podgrzewacz |
