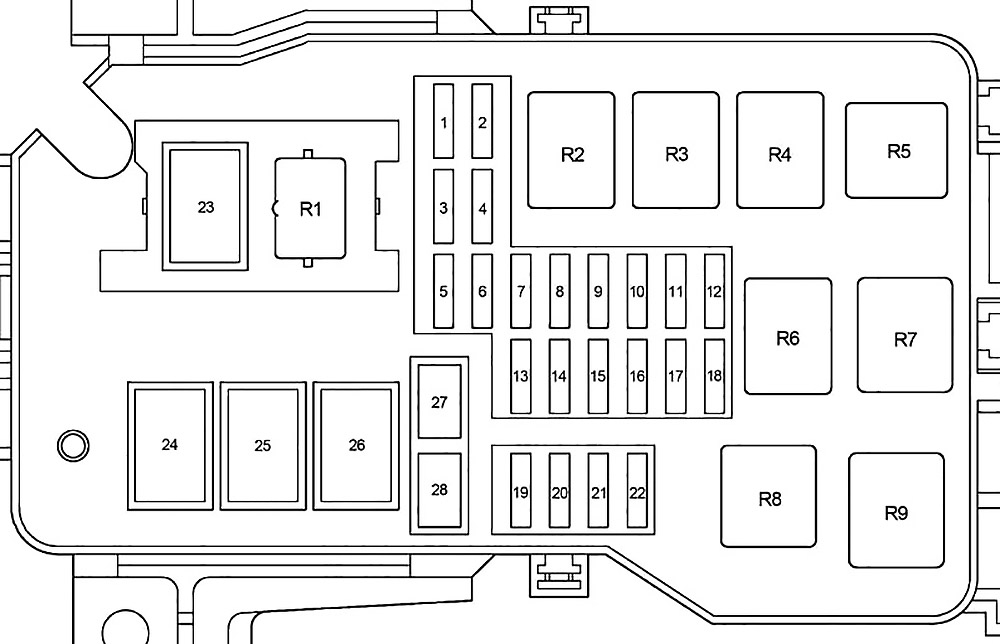

| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Gniazdo zasilania |
| 2 |
– |
– |
| 3 |
7,5 |
System świateł do jazdy dziennej |
| 4 |
– |
– |
| 5 |
10 |
Reflektor prawy (światło drogowe), kierunkowskaz świateł drogowych |
| 6 |
10 |
Reflektor lewy (światło drogowe) |
| 7 |
10 |
Reflektor prawy (światła mijania) |
| 10 |
Reflektor prawy |
| 8 |
10 |
Reflektor lewy (światło mijania) |
| 10 |
Reflektor lewy |
| 9 |
10 |
Światła tylne, oświetlenie tablicy rejestracyjnej |
| 10 |
10 |
Światła awaryjne, system sterowania nagrzewnicą, system klimatyzacji, wskaźniki i mierniki, zegar, samochodowy system audio, lampka kontrolna nadbiegu, oświetlenie schowka, zapalniczka, oświetlenie tablicy przyrządów, tylny system blokady mechanizmu różnicowego, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, elektronicznie sterowany układ automatycznej skrzyni biegów |
| 11 |
10 |
System klimatyzacji |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
15 |
Światła stopu, wysoko zamontowane światło stopu, tempomat |
| 16 |
– |
– |
| 17 |
– |
– |
| 18 |
7,5 |
System ładowania |
| 19 |
15 |
Samochodowy system audio, antena zasilająca, oświetlenie wewnętrzne, zegar, światło wyłącznika zapłonu, oświetlenie osobiste, oświetlenie sufitowe w drzwiach |
| 20 |
10 |
System diagnostyki pokładowej |
| 21 |
15 |
Reflektory awaryjne, klaksony |
| 22 |
15 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 20 |
Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 23 |
60 |
System zapobiegania blokady kół |
| 24 |
40 |
Bezpiecznik „AC” |
| 25 |
80 |
Bezpieczniki „ABS”, „AM1”, „NAGRZEWNICA”, „AC”, „TAIL”, „PANEL”, „STOP” i „ALT-S”, „PWR OUTLET” |
| 26 |
40 |
System startowy |
| 27 |
30 |
System zapłonu |
| Przekaźnik |
| R1 |
Opornik |
| R2 |
EFI |
| R3 |
– |
| R4 |
Gniazdo zasilania |
| R5 |
– |
| R6 |
Tylne światła |
| R7 |
Rozrusznik |
| R8 |
Reflektor |
| R9 |
Podgrzewacz |
