Toyota Sequoia (2001-2002) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
23 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Sequoia

Dotyczy pojazdów nowych w latach:

2001, 2002.

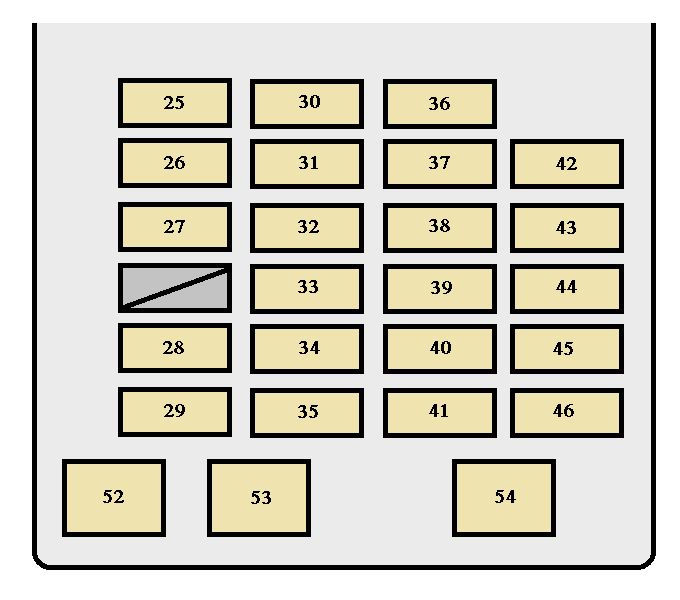

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, za osłoną. Toyota Sequoia (2001-2002) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
25		15	Światła tylne, oświetlenie dodatkowe tylnych drzwi, oświetlenie tablicy rejestracyjnej
26	ECU-IG	7,5	Układ ładowania, tempomat, układ przeciwblokujący, system kontroli poślizgu pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła), elektronicznie sterowany system automatycznej skrzyni biegów, antena mocy, elektryczny szyberdach, system zamka tylnych drzwi, system zamka drzwi kierowcy i pasażera z przodu, wskaźniki i liczniki, wyświetlacz wielofunkcyjny, system poduszek powietrznych SRS, napinacze przednich pasów bezpieczeństwa
27	WSH	25	Wycieraczki i spryskiwacz
28	IGN 2	20	System startowy
29	PWR NR 3	20	Szyba pasażera z tyłu (prawa strona)
30	PWR NR 4	20	Szyba pasażera z tyłu (lewa strona)
31	CIG	15	Systemy klimatyzacji, elektryczne sterowanie lusterkiem wstecznym, zapalniczka
32		7,5	System audio w samochodzie, antena zasilająca, gniazdka elektryczne, system komunikacji multipleksowej (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego blokowania drzwi, system automatycznego sterowania światłami, system opóźnienia wyłączania reflektorów, system automatycznego odcinania świateł tylnych, oświetlony system wejścia, jazda w ciągu dnia układ świetlny)
33	Napęd na 4 koła	20	Układ sterowania ADD, układ napędu na cztery koła
34		15	Światła stopu, wysoko zamontowane światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli poślizgu pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła), komunikacja multipleksowa system (system automatycznego zamykania drzwi)
35	OBD	7,5	System diagnostyki pokładowej
36		7,5	Oświetlenie tablicy rozdzielczej, oświetlenie schowka na rękawiczki, oświetlenie podgrzewania siedzeń, zapalniczki, popielniczki, wyświetlacz wielofunkcyjny, samochodowy system audio, mierniki i liczniki oraz systemy klimatyzacji
37	PWR NR 1	25	System blokady drzwi kierowcy
38	WIP	25	Wycieraczka i spryskiwacze
39	IGN 1	10	System ładowania
40		25	Elektryczny szyberdach
41	PWR NR 2	25	System blokowania drzwi pasażera z przodu
42	HTR	10	Systemy klimatyzacji, elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, ogrzewanie zewnętrznego lusterka wstecznego
43	MGŁA	15	Przednie światła przeciwmgielne
44		10	Światła cofania, podgrzewacze siedzeń, licznik i mierniki, systemy klimatyzacji
45		15	Gniazdka elektryczne
46		15	Podgrzewacze siedzeń
52		30	Fotele przednie elektryczne
53	AM1	40	Bezpieczniki „HTR”, „CIG”, „GAUGE”, „RAD NO.2”, „ECU-IG”, „WIPER”, „WSH” i „4WD”
54		30	System zamka drzwi elektrycznych, system zamka tylnych drzwi

Komora silnika

Toyota Sequoia (2001-2002) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
6		25	Elektryczny wentylator chłodzący
7	ZAPASOWY	10	Zapasowy bezpiecznik
8	ZAPASOWY	15	Zapasowy bezpiecznik
9	ZAPASOWY	20	Zapasowy bezpiecznik
10	ETCS	15	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
11	EFI NR 1	20	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektryczny układ sterowania przepustnicą
12	H-LP RH	15	Reflektor prawy (bez systemu świateł do jazdy dziennej)
13		30	Światła przyczepy (światła stopu, kierunkowskazy, światła tylne, światła cofania)
14	ALT-S	7,5	System ładowania
15	DRL	7,5	z systemem świateł do jazdy dziennej: system komunikacji Multiplex (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego zamykania drzwi, system automatycznego sterowania światłami, system opóźnienia wyłączania reflektorów, system automatycznego wyłączania świateł tylnych, system oświetlonego wejścia, system świateł do jazdy dziennej)
15	H-LP LH	15	Reflektor lewy (bez systemu świateł do jazdy dziennej)
16	AM2	30	Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, bezpieczniki „IGN 1″ i „IGN 2″
17	TURN-HAZ	20	Kierunkowskazy, światła awaryjne
18		20	Samochodowy system audio
19		10	Klakson
20	EFI NR 2	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
21		10	Środkowe oświetlenie wewnętrzne i osobiste, oświetlenie osobiste, oświetlenie bagażnika, system klimatyzacji, bezprzewodowy system zdalnego sterowania, mechanizm otwierania drzwi garażowych, lampka wyłącznika zapłonu, lampki sufitowe w drzwiach, oświetlenie stóp, lampki toaletowe, antena zasilająca
22	ECU-B	7,5	System komunikacji Multiplex (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego blokowania drzwi, system automatycznego sterowania światłami, system opóźnienia wyłączenia reflektorów, system automatycznego wyłączania świateł tylnych, podświetlany system wejścia, system świateł do jazdy dziennej), system blokady tylnych drzwi, sterownik oraz system zamka przednich drzwi pasażera, wskaźniki i mierniki
23	MIR HTR	15	Ogrzewanie zewnętrznych lusterek wstecznych
24		20	Samochodowy system audio
47		30	Układ klimatyzacji z tyłu
48			Układ klimatyzacji z przodu
49		40	Odmgławiacz tylnej szyby
50	GŁÓWNY	40	Układ rozruchowy, bezpieczniki „H-LP RH”, „H-LP LH” i „STA”.
51		30	System komunikacji Multiplex (system zamka elektrycznego, system bezpieczeństwa, system automatycznego zamykania drzwi)
55	ALT	120	„AM1”, „PWR SEAT”, „TAIL”, „STOP”, „SUN ROOP, „PANEL”, „OBD”, „MGŁA”, „PWR NR 1”, „PWR NR 2”, „PWR NR .5”, „PWR NR 3”, „PWR NR 4”, „PWR OUTLET” i „SEAT HTR”
55	ABS	60	Układ przeciwblokujący, system kontroli poślizgu pojazdu, system kontroli trakcji (modele z napędem na dwa koła), aktywny system kontroli trakcji (modele z napędem na cztery koła)

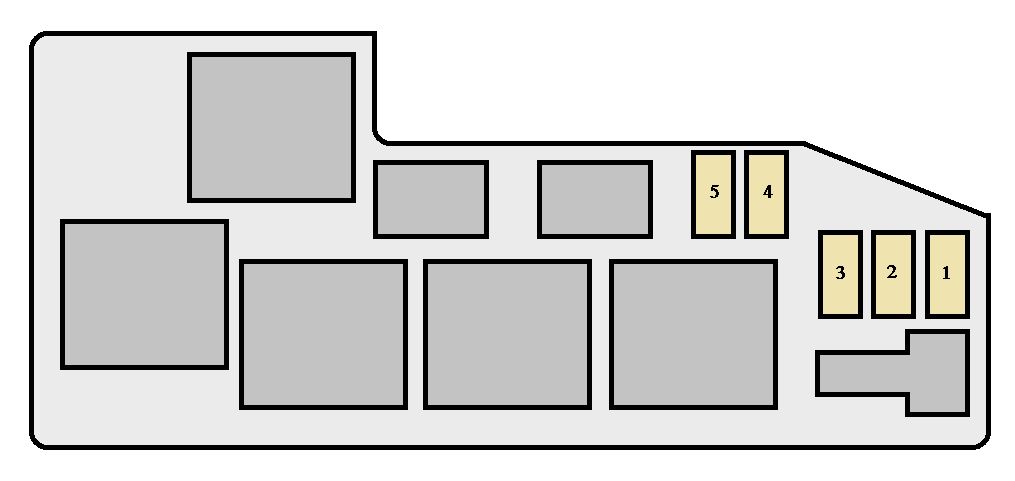

Skrzynka przekaźników komory silnika

Toyota Sequoia (2001-2002) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
1	H-LP RH	10	Reflektor prawy (światło drogowe) (z systemem świateł do jazdy dziennej)
2	H-LP LH	10	Reflektor lewy (światło drogowe) (z systemem świateł do jazdy dziennej)
3	STA	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
4	H-LP RL	10	Reflektor prawy (światło mijania) (z systemem świateł do jazdy dziennej)
5	H-LP LL	10	Reflektor lewy (światło mijania) (z systemem świateł do jazdy dziennej)
