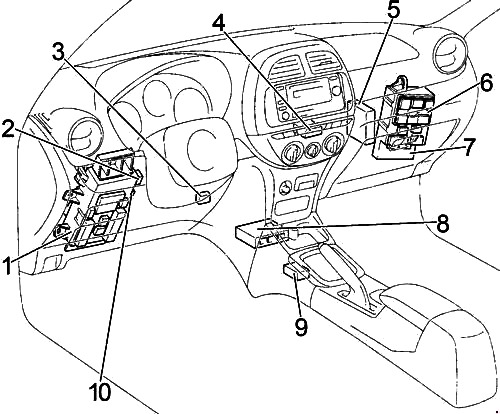

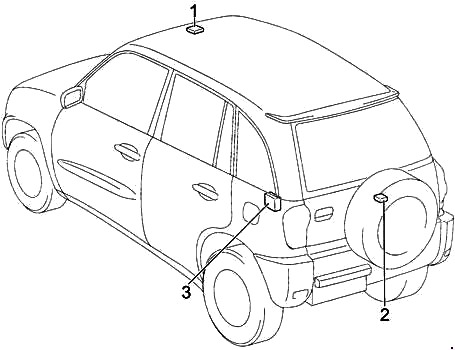

| 1 |
Skoczek |
| 2 |
5А ALT-S – System ładowania |
| 3 |
20A A / F – czujnik stosunku powietrza do paliwa |
| 30А RADIO NR 2 – System audio |
| 4 |
20A EFI1 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, czujnik temperatury oleju automatycznej skrzyni biegów, bezpieczniki: „EFI2”, „EFI3” |
| 5 |
30A CUT – Bezpieczniki: „RADIO”, „DOME” |
| 6 |
10А HAZ – Alarm |
| 7 |
5A EFI2 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 8 |
30A ABS 2 – ABS, VSC, TRC, wspomaganie hamowania |
| 9 |
10A DOME – Oświetlenie osobiste, zegar, oświetlenie wnętrza, klimatyzacja, bezprzewodowy system zdalnego sterowania, wskaźnik świateł drogowych, zestaw wskaźników |
| 10 |
30А MAIN – Bezpieczniki: „H − LP RH” i „H − LP LH” |
| 11 |
10A EFI3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji |
| 12 |
15А RADIO – System audio |
| 13 |
5A A/C – Klimatyzator |
| 14 |
15A IGN – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 |
– |
| 16 |
– |
| 17 |
10A ETCS – elektroniczny system kontroli przepustnicy |
| 18 |
10А H − LP RH – Prawy reflektor |
| 19 |
10А H − LP LH – Lewy reflektor |
| 20 |
INJ – wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa |
| 21 |
Uruchom system |
| 22 |
30A AM2 – Wskaźnik rozładowania akumulatora, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, poduszki powietrzne, bezpiecznik: „IG2” |
| 23 |
40A HTR – Klimatyzator/nagrzewnica |
| 24 |
30А H − LP CLN – Środki czyszczące do reflektorów |
| 30A F − HTR – Podgrzewanie paliwa |
| 25 |
30A CDS – Wentylator chłodzący |
| 26 |
40A ABS 1 – ABS |
| 50A ABS1 – ABS |
| 27 |
30A RDI – Wentylator chłodzący |

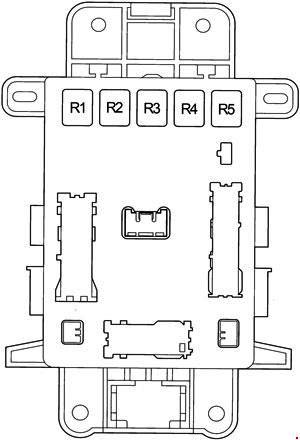

| R1 |
Jednostka sterująca silnika (MAIN EFI) |
| R2 |
Wentylator chłodzący (FAN NO.3) |
| R3 |
Zapłon (IG2) |
| R4 |
Wentylator chłodzący (FAN NO.2) |
| R5 |
Czujnik stosunku paliwa do powietrza (A/F) |
| R6 |
Wentylator chłodzący (FAN NO.2) |
| R7 |
Pompa paliwa (C / OPN) |
| R8 |
Grzałka (HTR) |
| R9 |
Rozrusznik (ST) |
| R10 |
Światła do jazdy dziennej (DRL) |
| R11 |
Jednostka sterująca silnika |
