Toyota iQ (2008-2015) – skrzynka bezpieczników i przekaźników

Przedział pasażerski

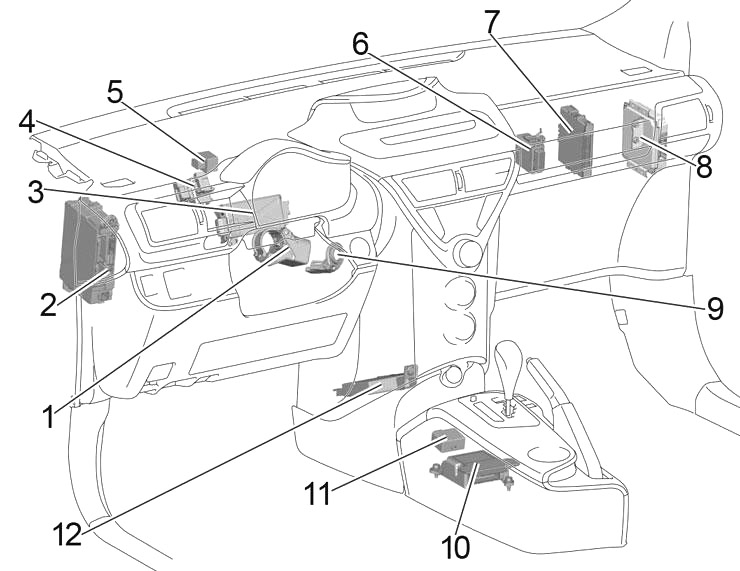

Ruch lewostronny

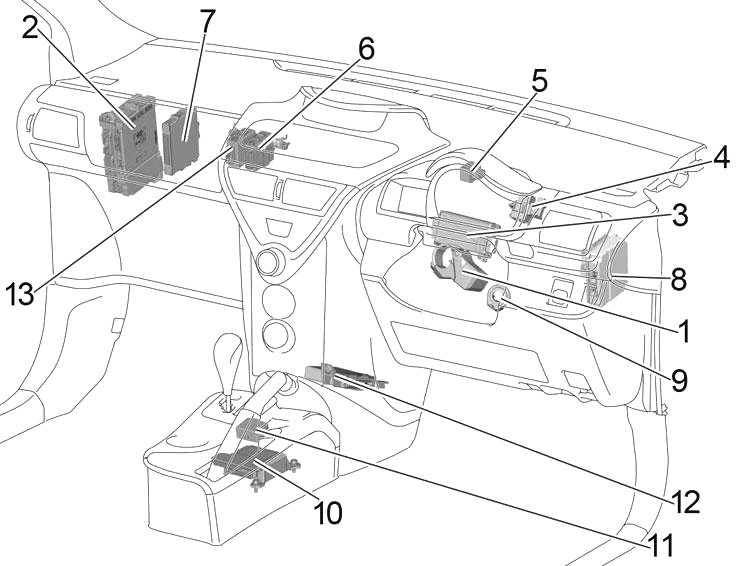

Kierownica po prawej stronie



1. Siłownik blokady kierownicy

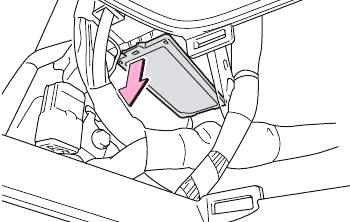

2. Skrzynka bezpiecznikowa
3. ECU wspomagania kierownicy
4. Skrzynka przekaźników
5. Migacz kierunkowskazów
6. Przekaźnik wycieraczek szyby przedniej
7. Benzyna: ECU sterowania zarządzaniem energią
   Olej napędowy: ECU sterowania źródłem zasilania
8. ECU zatrzymania i uruchomienia silnika
9. Wzmacniacz transpondera klucza
10. Zespół czujnika poduszki powietrznej
11. ECU sterowania blokadą zmiany biegów
12. Wzmacniacz klimatyzacji
13. RHD: Przekaźnik sterowania drzwiami z podwójnym zamkiem

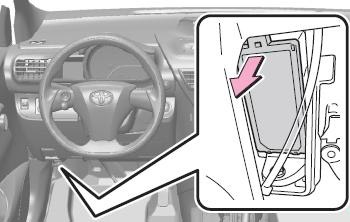

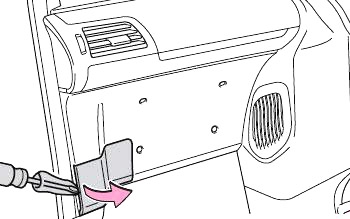

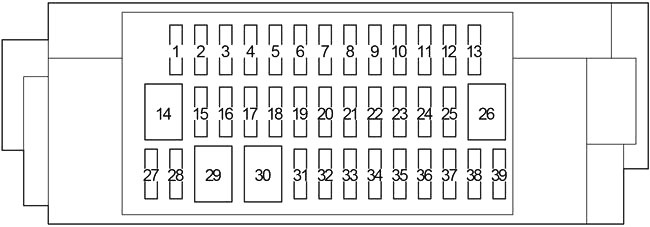

Schemat skrzynki bezpieczników w przedziale pasażerskim



Numer	Nazwa	Ampery [A]	Opis
1	ECU-IG №1	7,5	System kontroli stabilności pojazdu, system kontroli blokady zmiany biegów, elektryczne wspomaganie kierownicy, automatyczny system reflektorów, jednostka ECU głównego korpusu, system ostrzegania o ciśnieniu w oponach
2		10	Elektryczny wentylator chłodzący, układ ładowania, światła awaryjne, lampka przypominająca o zapięciu pasów bezpieczeństwa pasażera z przodu, światła cofania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wycieraczka przedniej szyby ECU, automatyczne przeciwodblaskowe wewnętrzne lusterko wsteczne
3	HTR-IG	10	Układ klimatyzacji, odmrażacz wycieraczek, odmgławiacz tylnej szyby
4	–	–	–
5		10	Spryskiwacz szyby przedniej
6		10	Wycieraczka tylnej szyby
7		25	Wycieraczki
8		10	Spryskiwacz szyby przedniej
9	OBD	7,5	System diagnostyki pokładowej
10		7,5	Tylne światło przeciwmgielne
11	PANEL №2	5	ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: System świateł do jazdy dziennej
		10	Ręczne pokrętło poziomowania reflektorów, przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej
12		20	Elektryczne szyby
13	D/L №1	15	System zamka drzwi z napędem, jednostka główna ECU
14		30	Elektryczne szyby
15	–	–	–
16	–	–	–
17	CIG	15	Gniazdo zasilania
18	AKC	5	Zewnętrzne lusterka wsteczne, system audio, system sterowania blokadą zmiany biegów, główny sterownik ECU
19	PANEL №1	5	z automatycznym sterowaniem oświetleniem: Licznik
	PŁYTA	5	Licznik, zarządzanie energią ECU
20		10	z automatycznym sterowaniem światłami: przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, pokrętło ręcznego poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, zestaw wskaźników, ECU wycieraczek przedniej szyby
		10	Światła pozycyjne przednie, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, ręczne pokrętło poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, zestaw wskaźników, ECU wycieraczek przedniej szyby
21		15	Przednie światła przeciwmgielne
22	AM1	7,5	Bezpiecznik „ACC”, układ rozruchowy
23		10	System kontroli stabilności pojazdu, ECU zarządzania energią, system kontroli blokady zmiany biegów, światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24	D/L №2	10	Elektryczny system blokowania drzwi
25	SEAT-HTR	15	Podgrzewacze siedzeń
26	–	–	–
27	–	–	–
28	–	–	–
29	–	–	–
30	–	–	–
31	–	–	–
32	–	–	–
33	–	–	–
34	–	–	–
35	–	–	–
36	–	–	–
37	–	–	–
38	–	–	–
39	–	–	–

Skrzynka przekaźników

Numer	Przekaźniki
R1	Przednie światło przeciwmgielne (FR FOG)
R2	Nagrzewnica (HTR)
R3	Oświetlenie panelowe (PANEL)

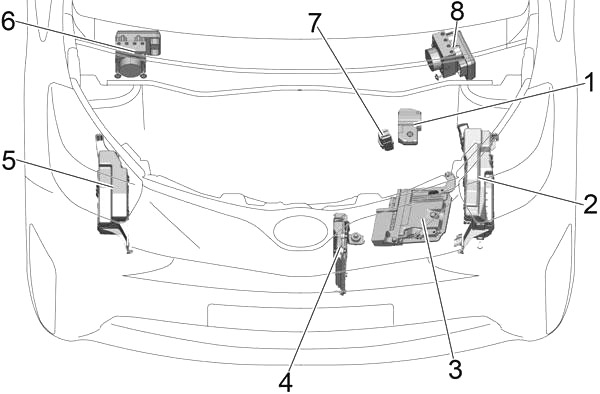

Komora silnika

1. Topliwy blok ogniw
2. Skrzynka bezpiecznikowa
3. Olej napędowy: ECM
4. Benzyna: ECM
5. Skrzynka przekaźników
6. LHD: ECU kontroli poślizgu z siłownikiem
7. Przekaźnik świecy żarowej
8. RHD: ECU kontroli poślizgu z siłownikiem

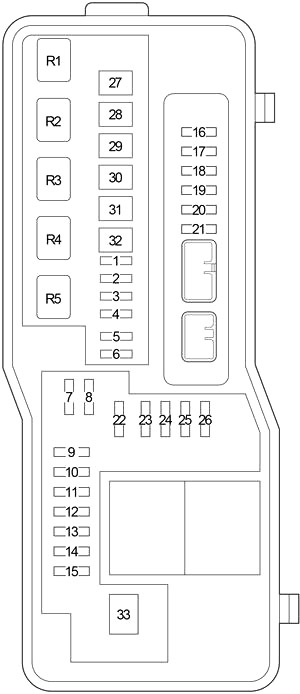

Schemat skrzynki bezpieczników komory silnika

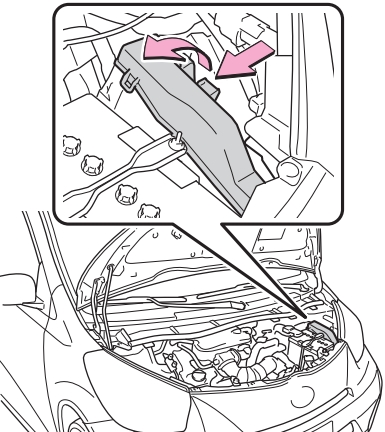

Wciśnij wypustkę i zdejmij pokrywę.

Numer	Nazwa	Ampery [A]	Opis
1	–	–	–
2	–	–	–
3		30	Benzyna: Odmgławiacz tylnej szyby
		30	Olej napędowy: Odmgławiacz tylnej szyby
4	–	–	–
5	WIP-S	7,5	Benzyna: ECU zarządzania energią
		7,5	Olej napędowy: ECU sterowania źródłem zasilania
6	MIR HTR	7,5	Odmgławiacze zewnętrznych lusterek wstecznych
7		15	Oświetlenie wnętrza, system audio
8	ECU-B №1	7,5	Jednostka centralna ECU, system zamka elektrycznego drzwi, inteligentny system wprowadzania i uruchamiania
9	H-LP LO	20	Toyota:
			ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: Reflektor (światło mijania)
	H-LP LH	10	Toyota:
			bez świateł do jazdy dziennej lub automatycznego sterowania światłami: Reflektor (światło mijania)Reflektor lewy
		20	Scion (ze światłami do jazdy dziennej): Bezpieczniki „H-LP RH LO”, „H-LP LH LO”
10	AM2 №2	7,5	ECU zarządzania energią
11	ECU-B №2	5	Licznik, elektryczne szyby, system klimatyzacji
12	ETCS	10	Elektroniczny system sterowania przepustnicą
13	TURN&HAZ	10	Kierunkowskazy, światła awaryjne
14	IMMOBI	7,5	Inteligentny system wprowadzania i uruchamiania
15		30	Bezpieczniki „ECU-B №1”, „DOME”.
16	EFI nr 1	10	Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	ECD nr 1	10	Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17	IG2	10	System poduszek powietrznych SRS, miernik
18	IGN	15	Benzyna: wtrysk, zapłonnik
	ECD nr 2	7,5	Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
19	ALT-S	7,5	System ładowania
20	EFI-GŁÓWNY	20	Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpiecznik „EFI №1”, pompa paliwa
	ECD-GŁÓWNY	30	Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21		10	Klakson
22	AM2 №1	30	System startowy
23	–	–	–
24	H-LP HI	7,5	Toyota:
			bez światła do jazdy dziennej lub automatycznego sterowania światłami: Prawy reflektor
25		20	Układ blokady kierownicy
26	H-LP RH	10	Toyota:
			ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: Reflektor (światło drogowe)
	H-LP MAIN HI	25	Scion: Bezpieczniki „H-LP RH HI”, „H-LP LH HI”.
27	ABS №2	30	System zapobiegania blokady kół
28	HTR-B	40	Bezpieczniki „HTR”, „BLR”.
29		30	Podgrzewacz paliwa
30	ABS №1	50	System zapobiegania blokady kół
31	RDI	30	Elektryczny wentylator chłodzący
32	EPS	50	Elektryczne wspomaganie kierownicy
33	BBC	40	System Stop&Start
Przekaźniki
R1	Elektryczny wentylator chłodzący (FAN №2)
R2	Rozrusznik (ST)
R3	Odmgławiacz tylnej szyby (DEFOGGER)
R4	Zabezpieczenie przed kradzieżą (S-HORN)
R5	Elektryczny wentylator chłodzący (FAN №1)

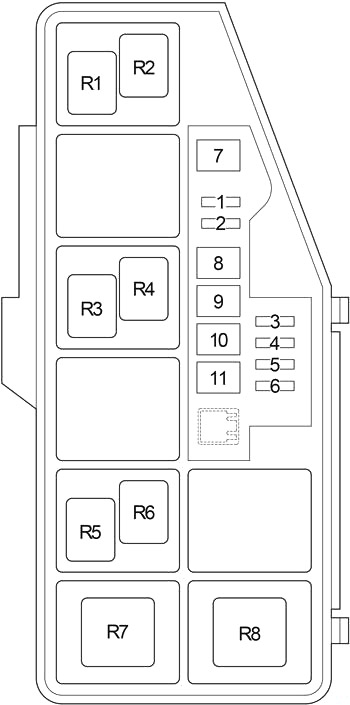

Skrzynka przekaźników

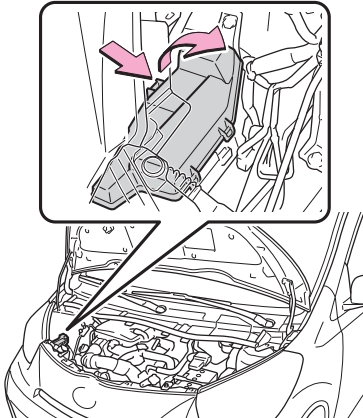

Wciśnij wypustkę i zdejmij pokrywę.

Numer	Nazwa	Ampery [A]	Opis
1	PWR HTR	25	Grzałka PTC
		20	Odmrażacz do wycieraczek
	PTC nr 2	30	Grzałka PTC
2	–	–	–
3	H-LP LH LO	10	Reflektor lewy (światło mijania)
4	H-LP PR LO	10	Reflektor prawy (światło mijania)
5	H-LP LH HI	10	Scion: Reflektor lewy (światło drogowe)
6	H-LP RH HI	10	Scion: Reflektor prawy (światło drogowe)
7	PTC nr 2	30	Grzałka PTC
8	PTC nr 3	30	Grzałka PTC
9	–	–	–
10	–	–	–
11	PTC nr 1	30	1KR-FE: Grzałka PTC
	PTC nr 1	50	Z wyjątkiem 1KR-FE: grzałka PTC
Przekaźniki
R1	1KR-FE: Grzałka PTC (PTC nr 1)
R2	–
R3	Grzałka PTC (PTC nr 2)
R4	Grzałka PTC (PTC nr 3)
R5	–
R6	Ściemniacz (DIM)
R7	Reflektor (H-LP)
R8	Z wyjątkiem 1KR-FE: grzałka PTC (PTC nr 1)

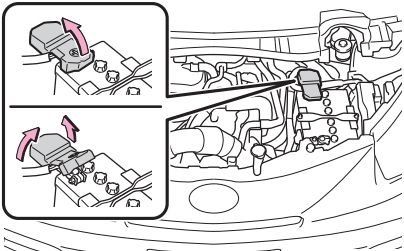

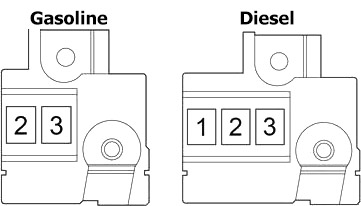

Topliwy blok ogniw

Znajduje się na dodatnim zacisku akumulatora. Usuń osłonę.

Numer	Nazwa	Ampery [A]	Opis
1		80	Olej napędowy: Sterowanie silnikiem
2	GŁÓWNY	80	„EFI MAIN”, „EFI №1”, „HORN”, „AM2 №1”, „AM2 №2”, „DOME”, „ECU-B №2”, „TURN&HAZ”, „H-LP LO”, „H-LP LH LO”, „H-LP MAIN”, „H-LP MAIN HI”, „ECU-B №1”, „D/C CUT”, „ETCS”, „H-LP HI”, „ Bezpieczniki IG2”, „IGN”, „ALT-S”.
3	ALT	120	Układ ładowania, „RDI”, „ABS №1”, „ABS №2”, „HTR-B”, „ACC”, „CIG”, „GAUGE”, „ECU IG №1”, „HTR-IG”, „SPRYSKIWACZ WYCIERACZKI”, „AM1”, „DRZWI №1”, „STOP”, „DRZWI №2”, „OBD”, „RR FOG”, „FR FOG”, „DEF”, „TAIL”, „TAIL № 2″, „EPS”, „PTC №1”, „PTC №2”, „PTC №3”, „ODLODZENIE”, „D/L №1”, „D/L №2”, „PANEL”, ” PANEL №1″ bezpieczniki
