Toyota Corolla (2013-2018) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
6 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Toyota Corolla

Dotyczy pojazdów nowych w latach:

2013, 2014, 2015, 2016, 2017, 2018.

Przedział pasażerski

Ruch lewostronny

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Kierownica z prawej strony

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

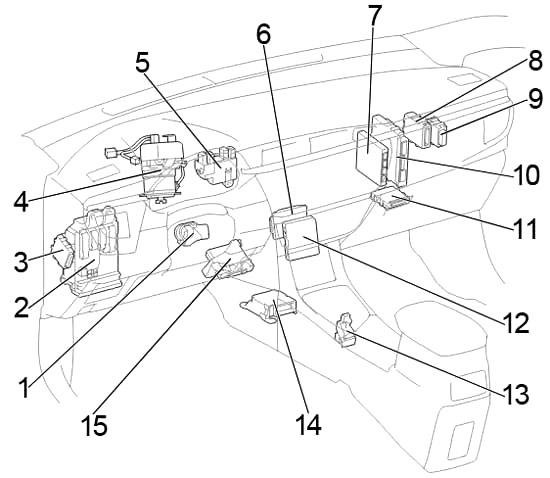

Siłownik blokady kierownicy
Skrzynka bezpieczników / ECU korpusu głównego
Obrotowy ECU reflektora
ECU wspomagania kierownicy
Skrzynka przekaźnikowa
LHD: ECU tempomatu
Moduł kontroli skrzyni biegów
Komputer z bramą sieciową
Przekaźnik wycieraczek szyby przedniej
ECU zatrzymania i uruchomienia silnika
Ostrzeżenie o odprawie ECU
LHD ( Corolla ): telefon nadawczo-odbiorczy
Jednostka sterująca blokadą zmiany biegów
Czujnik poduszki powietrznej
Wzmacniacz klimatyzacji
RHD: Przekaźnik kontroli drzwi z podwójną blokadą
Hatchback, Wagon: Wzmacniacz komponentowy stereo

Skrzynka bezpieczników w przedziale pasażerskim

Ruch lewostronny

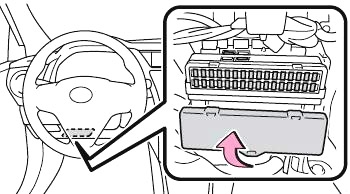

Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę.

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Kierownica z prawej strony

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę i pokrywę.

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

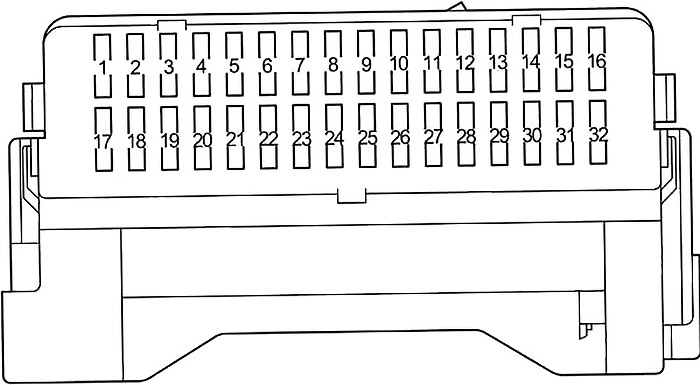

Numer	Ampery [A]	Opis
1	15	Gniazdo zasilania
2	7,5	System diagnostyki pokładowej
3	7,5	Światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wysoko zamontowane światło stopu, ABS, VSC, system sterowania blokadą zmiany biegów
4	7,5	Tylne światło przeciwmgielne, wskaźnik i mierniki
5	20	System zamka drzwi zasilania
6	20	Panoramiczny klosz dachowy
7	7,5	Przednie światła przeciwmgielne, wskaźnik i mierniki
8	5	„IG1 RLY”, „ACC RLY”
9	10	System zamka tylnych drzwi
10	20	Okna elektryczne
11	20	Okna elektryczne
12	20	Okna elektryczne
13	15	Spryskiwacz przedniej szyby
14	25	Wycieraczka przednia i spryskiwacz (z systemem wycieraczek automatycznych), ładowanie, źródło zasilania (oprócz 1WW)
15	15	Wycieraczka tylnej szyby
16	25	Wycieraczki
17	15	Zapalniczka
18	7,5	Zewnętrzne lusterka wsteczne, główny sterownik nadwozia, zegar, system audio
19	5	System sterowania blokadą zmiany biegów
20	10	Przednie światła pozycyjne, tylne światła, światła tablicy rejestracyjnej, przednie światła przeciwmgielne
21	7,5	Oświetlenie przełącznika, oświetlenie zestawu wskaźników, oświetlenie schowka na rękawiczki, główny korpus ECU
22	5	System ładowania
23	7,5	Elektryczny wentylator chłodzący, AFS, system ładowania, ABS, VSC
24	7,5	Światła tylne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, AFS
25	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wewnętrzne lusterko wsteczne, panoramiczna osłona dachu, układ sterowania blokadą zmiany biegów, środek do czyszczenia reflektorów, AFS
26	7,5	Układ klimatyzacji, odmgławiacz tylnej szyby
27	7,5	Główny korpus ECU, lampka przypominająca o zapięciu pasów bezpieczeństwa pasażera z przodu, zewnętrzne lusterka wsteczne
28	5	Elektryczne wspomaganie kierownicy
29	7,5	Inteligentny system wprowadzania i uruchamiania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy
30	15	podgrzewacze siedzeń
31	5	Licznik i wskaźniki
32	7,5	System poduszek powietrznych SRS

Ruch lewostronny

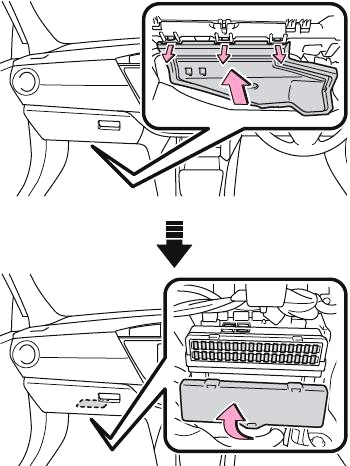

Otwórz skrzynkę pomocniczą. Naciśnij z każdej strony skrzynki pomocniczej, aby odłączyć górne pazury. Wyciągnij skrzynkę pomocniczą i odłącz dolne łapy.

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Kierownica z prawej strony

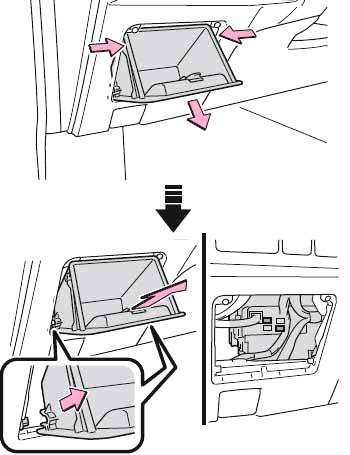

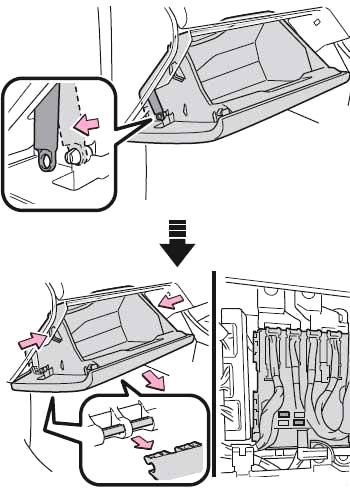

Otwórz schowek. Zsuń amortyzator. Naciśnij z każdej strony schowka, odłącz górne pazury. Następnie wyciągnij schowek i odłącz dolne pazury.

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

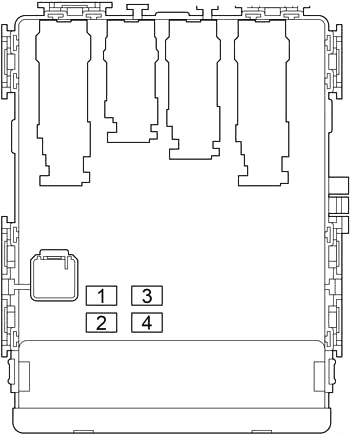

Numer	Ampery [A]	Opis
1	30	Fotel elektryczny
2	–	–
3	–	–
4	30	Okna elektryczne

Skrzynka przekaźnikowa

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

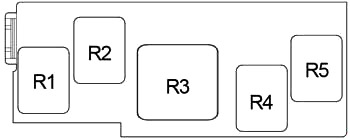

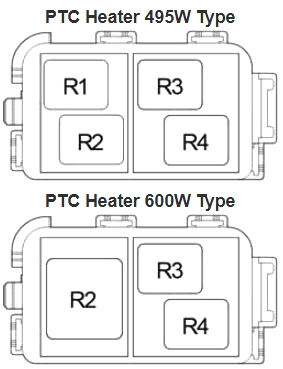

Numer	Przekaźniki
R1	Przednie światło przeciwmgielne (FR FOG)
R2	Klakson (S-HORN)
R3	–
R4	Gniazdo zasilania (PWR OUTLET)
R5	Oświetlenie wewnętrzne (DOME CUT)

Zobacz także: Toyota Hilux (1997-2005) - skrzynka bezpieczników i przekaźników

Komora silnika

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Przekaźnik świecy żarowej
Skrzynka bezpiecznikowa

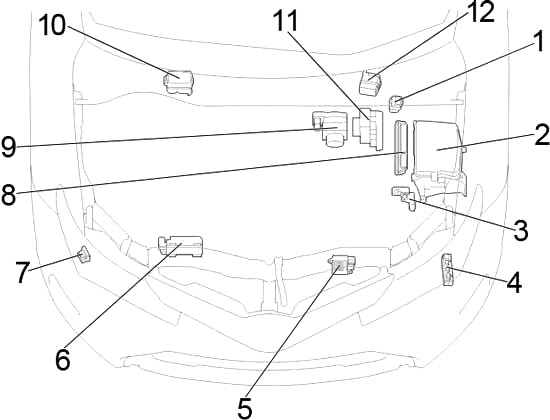

Sterownik generatora ECU
Kontroler świec żarowych
ECU wentylatora chłodzącego
Sterownik wtryskiwacza
Przekaźnik sterujący czyszczenia reflektorów
ECM
ECU kontroli poślizgu (ręczna skrzynia biegów wielotrybowa)
Skrzynka przekaźników (LHD)
ECU kontroli poślizgu (z wyjątkiem wielotrybowej ręcznej skrzyni biegów)
Skrzynka przekaźników (RHD)

Skrzynka bezpieczników w komorze silnika

Wciśnij zakładkę i zdejmij pokrywę.

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

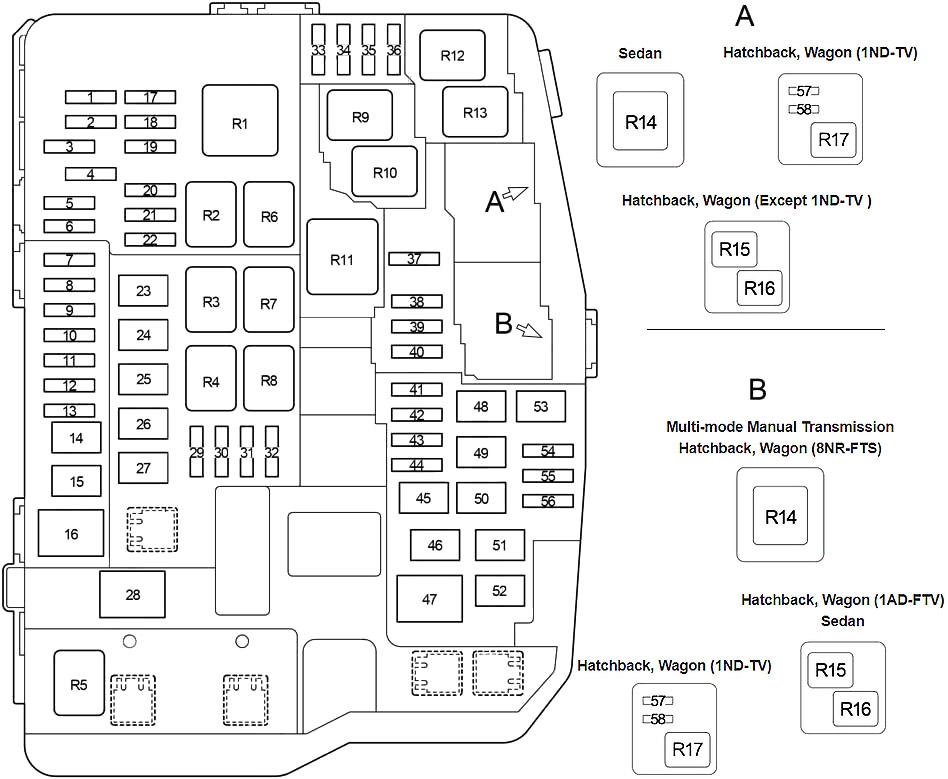

Schemat (oprócz Diesel 1.6L 1WW)

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	System klimatyzacji, elektryczne szyby, inteligentny system wjazdu i startu, zewnętrzne lusterka wsteczne, wskaźniki i mierniki
2	5	Elektryczne wspomaganie kierownicy
3	7,5	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, bezpiecznik „IG2”
4	30	Bezpieczniki „KOPUŁA”, „ECU-B №1”, „RADIO”
5	10	Klakson
6	20	1NR-FE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1”, „EFI №2”, pompa paliwa
	25	1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1”, „EFI №2”, pompa paliwa
	30	Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7	5	System ładowania
8	10	1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: elektroniczny system sterowania przepustnicą
8	20	1AD-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
9	10	Z wyjątkiem 8NR-FTS: Licznik i mierniki, kierunkowskazy
9	30	8NR-FTS: System startowy
10	15	Wskaźniki i mierniki, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS
11	20	1AD-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	15	Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	10	1ND-TV, (Sedan (1AD-FTV): wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	20	8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	7,5	1NR-FE (kwiecień 2016 lub później): System telematyczny
12	30	Z wyjątkiem 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	7,5	Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE): System telematyczny
	10	Sedan (1ND-TV): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
13	30	Z wyjątkiem 8NR-FTS: System startowy
13	10	8NR-FTS: miernik i mierniki, kierunkowskazy
14	30	Hatchback, Wagon: „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI” bezpieczniki
14	40	Sedan: bezpieczniki „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”
15	30	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
16	80	Elektryczne wspomaganie kierownicy
17	10	Bezprzewodowy pilot zdalnego sterowania, główny korpus ECU, VSC, inteligentny system wprowadzania i uruchamiania, zegar
18	7,5	Oświetlenie wnętrza, oświetlenie w progach drzwi, oświetlenie bagażnika, główny sterownik ECU
19	20	System nagłośnieniowy
20	10	Światła dzienne
21	15	Sedan: Ogrzewanie kierownicy
22	30	ABS, VSC
23	40	Elektryczny wentylator chłodzący
24	–	–
25	30	Hatchback, Wagon: Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
25	50	Sedan: Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
26	50	ABS, VSC
27	50	System klimatyzacji
28	120	Benzyna: System ładowania
28	140	Olej napędowy: system ładowania
29	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30	10	Z wyjątkiem 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30	15	8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
31	20	1ND-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	10	8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
	20	Sedan: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
32	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, odmgławiacze lusterka wstecznego zewnętrznego
33	15	HID: Reflektor prawy (światło mijania)
33	10	Halogen, LED: Reflektor prawy (światło mijania)
34	15	HID: Reflektor lewy (światło mijania)
34	10	Halogen, LED: Reflektor lewy (światła mijania), pokrętło ręcznego poziomowania reflektorów
35	7,5	Hatchback, Wagon: Reflektor prawy (światło drogowe)
35	10	Sedan: Reflektor prawy (światło drogowe)
36	7,5	Hatchback, Wagon: Lewy reflektor (światło drogowe), wskaźnik i mierniki
36	10	Sedan: Lewy reflektor (światła drogowe), wskaźnik i mierniki
37	15	Hatchback, Wagon: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
37	20	Sedan: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
38	–	–
39	–	–
40	–	–
41	15	System nagłośnieniowy
42	–	–
43	20	8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
44	20	System blokady kierownicy
45	50	Sedan: Wielotrybowa manualna skrzynia biegów
46	40	System Start&Stop
46	50	Hatchback, Wagon: Wielofunkcyjna manualna skrzynia biegów
47	80	Układ żarzenia silnika
48	30	Grzałka elektryczna
49	30	Grzałka elektryczna
50	30	Środek do czyszczenia reflektorów
51	30	Sedan: ABS, VSC
51	30	Hatchback, Wagon: ABS, VSC
52	30	Elektryczny wentylator chłodzący
53	30	Grzałka elektryczna
54	–	–
55	10	Odstraszający kradzież
56	25	Grzałka elektryczna
56	20	Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Odmrażacz szyby przedniej
A
57	10	1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
58	–	–
B
57	15	1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
58	15	1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
Przekaźnik
R1	Elektryczne wspomaganie kierownicy (EPS)
R2	(INJ)
R2	Sedan (1ND-TV (od kwietnia 2016): (EFI-MAIN №2)
R3	Rozrusznik (ST №1)
R4	Światła do jazdy dziennej (DRL)
R5	Klakson
R6	Elektryczny wentylator chłodzący (FAN №1)
R7	(EFI-GŁÓWNA)
R8	Zapłon (IG2)
R9	Ściemniacz (ŚCIEMNIACZ)
R10	Hatchback, Wagon: Światła stopu (STOP LP)
R11	Reflektor (H-LP)
R12	1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Pompa paliwa (C/OPN)
	1AD-FTV: (EDU)
	1ND-TV, 8NR-FTS: (EFI MAIN №2)
R13	Hatchback, Wagon (1AD-FTV): (EFI MAIN №2)
	Hatchback, Wagon (1ND-TV): (TSS-C HTR)
	Sedan (przed listopadem 2016 r.): Światła stopu (STOP LP)
	Sedan (od listopada 2016): (TSS-C HTR)
A
R14	Sedan: Odmgławiacz tylnej szyby (DEF)
R15	Hatchback, Wagon (z wyjątkiem 1ND-TV): (TSS-C HTR)
R16	Hatchback, Wagon (z wyjątkiem 1ND-TV): Odmgławiacz tylnej szyby (DEF)
R17	Hatchback, Wagon (1ND-TV (od maja 2015)): Odmgławiacz tylnej szyby (DEF)
B
R14	Ręczna skrzynia biegów wielomodowa (AMT)
R14	Hatchback, Wagon (8NR-FTS): Elektryczny wentylator chłodzący (FAN MAIN)
R15	Hatchback, Wagon (1AD-FTV): Elektryczny wentylator chłodzący (FAN №2)
R15	Sedan: –
R16	Hatchback, Wagon (1AD-FTV): Elektryczny wentylator chłodzący (FAN №3)
R16	Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Odmrażacz do przedniej szyby (DEICER)
R17	Hatchback, Wagon (1ND-TV (od maja 2015)): –
Benzyna: 8NR-FTS – 1,2L 1NR-FE – 1,33L 1ZR-FAE, 1ZR-FE – 1,6L 2ZR-FAE, 2ZR-FE – 1,8L Diesel: 1ND-TV – 1,4L 1WW – 1,6L 1AD -FTV – 2,0L

Schemat (diesel 1.6L 1WW)

Toyota Corolla (2013-2018) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5	Oświetlenie bagażnika, lampki toaletowe, lampki sufitowe w drzwiach przednich, oświetlenie osobiste/wewnętrzne, oświetlenie stóp
2	20	System audio, system nawigacji, asystent parkowania (monitor widoku z tyłu)
3	10	Wskaźniki i mierniki, akumulator pomocniczy, czujnik skrętu, system podwójnej blokady, bezprzewodowy pilot zdalnego sterowania, inteligentny system wejścia i startu
4	–	–
5	10	Inteligentny system wejścia i startu, system klimatyzacji, elektryczne szyby, brama ECU
6	7,5	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7	–	–
8	–	–
9	–	–
10	20	System blokady kierownicy
11	–	–
12	30	System startowy
13	5	System ładowania
14	10	Kierunkowskazy, migacze awaryjne
15	5	Elektryczne wspomaganie kierownicy
16	7,5	System startowy
17	–	–
18	50	ABS, VSC
19	30	Elektryczny wentylator chłodzący
20	40	Elektryczny wentylator chłodzący
21	30	Środki do czyszczenia reflektorów
22	120	„ECU-IG nr 2”, „HTR-IG”, „WYCIERACZKA”, „WYCIERACZKA RR”, „SPRYSKIWACZ”, „ECU-IG nr 1”, „ECU-IG nr 3”, „ siedzenie HTR”, „AM1 ”, „DRZWI”, „STOP”, „DRZWI PRZ”, „ZASILANIE”, „DRZWI TYŁ”, „DRZWI PRAWNE”, „OBD”, „ACC-B”, „DRZWI PRZ”, „DRZWI PRZ”, „ Bezpieczniki DEF”, „OGON”, „SZYBRYDACH”, „DRL”
23	–	–
24	–	–
25	–	–
26	50	Bezpieczniki „HORN”, „IG2”, „FUEL PMP”
27	–	–
28	50	Podgrzewacz paliwa
29	50	Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa
30	80	Elektryczne wspomaganie kierownicy
31	80	Układ żarzenia silnika
32	–	–
33	15	Bezpieczniki „IGN”, „MIERNIK”
34	15	Klakson, odstraszający kradzież
35	30	Pompa paliwowa
36	–	–
37	30	Bezpieczniki „H-LP LH LO”, „H-LP RH LO”, „H-LP LH HI”, „H-LP RH HI”
38	40	Zatrzymaj i uruchom system
39	30	Grzałka elektryczna
40	–	–
41	30	Grzałka elektryczna
42	50	Klimatyzator, nagrzewnica
43	50	Grzałka elektryczna
44	30	Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
45	25	Grzałka elektryczna
46	30	ABS, VSC
47	–	–
48	–	–
49	10	Światła dzienne
50	–	–
51	10	Reflektor lewy (światła mijania)
52	10	Reflektor prawy (światła mijania)
53	7,5	Przed listopadem 2016 r.: lewy reflektor (światło drogowe)
53	5	Od listopada 2016: Elektryczny wentylator chłodzący
54	7,5	Przed listopadem 2016 r.: Reflektor prawy (światło drogowe)
54	5	Od listopada 2016: Elektryczny wentylator chłodzący
55	7,5	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system Stop & Start
56	15	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
57	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, odmgławiacze lusterka wstecznego zewnętrznego
58	20	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
59	5	Przed listopadem 2016: Elektryczny wentylator chłodzący
60	5	Przed listopadem 2016: Elektryczny wentylator chłodzący
Przekaźnik
R1	Elektryczny wentylator chłodzący (FAN №2)
R2	Elektryczny wentylator chłodzący (FAN №3)
R3	Elektryczne wspomaganie kierownicy (EPS)
R4	Światła stopu (STOP LP)
R5	Rozrusznik (ST №1)
R6	Odmgławiacz tylnej szyby (DEF)
R7	(GŁÓWNA EFI)
R8	Reflektor (H-LP)
R9	Opornik
R10	Przed listopadem 2016 r.: Światła do jazdy dziennej (DRL)
R10	Od listopada 2016: Elektryczny wentylator chłodzący (FAN №1)
R11	Przed listopadem 2016: Elektryczny wentylator chłodzący (FAN №1)
R11	Od listopada 2016 r.: Podgrzewacz paliwa (FUEL HTR)
