Suzuki Vitara i Escudo (2016-2022) – skrzynka bezpieczników i przekaźników

Spis treści

2016, 2017, 2018, 2019, 2020, 2021, 2022.

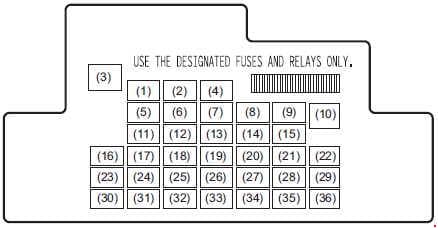

Za zapalniczkę (gniazda zasilania) w Suzuki Vitara i Escudo odpowiada to bezpieczniki 28 i 35 w skrzynce bezpieczników w tablicy rozdzielczej.

Znajduje się pod deską rozdzielczą (po lewej stronie).

Numer	Ampery [A]	Opis
1	—	Nieużywany
2	10 A	Zatrzymanie biegu jałowego
3	10 A	Oświetlenie wewnętrzne
4	15A	Radio
5	20A	Funkcja timera okna zasilania
6	20A	Nieużywany
7	10 A	Światła awaryjne
8	15A	Klakson
9	15A	4WD
10	10 A	Lampa tylna
11	15A	Blokada kierownicy
12	10 A	Nieużywany
13	7,5A	BCM
14	10 A	Światło hamowania
15	7,5A	Nieużywany
16	20A	Zamek od drzwi
17	20A	Tylny odmgławiacz
18	10 A	Ogrzewanie lusterek
19	15A	Cewka zapłonowa
20	10 A	Poduszka powietrzna
21	—	Nieużywany
22	7,5A	Tempomat
23	7,5A	Rozrusznik
24	10 A	ABS
25	10 A	Światła cofania
26	7,5A	Wspomaganie kierownicy
27	10 A	Licznik
28	15A	Gniazdo akcesoriów
29	15A	Lusterko w drzwiach
30	15A	Wycieraczka
31	15A	Nieużywany
32	7,5A	Dmuchawy wentylatora
33	30A	Okna elektryczne
34	30A	Silnik spryskiwacza przedniego
35	10 A	Gniazdo akcesoriów
36	20A	Ogrzewanie siedzenia

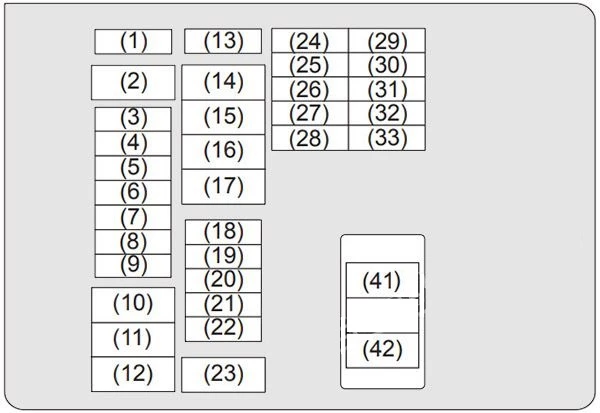

Suzuki Vitara i Escudo (2016-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5A	Czujnik radarowy
2	30A	Chłodnica (podrzędna)
3	20A	Przednie światło przeciwmgielne
4	7,5A	Reflektor
5	25A	Nieużywany
6	25A	Sterownik ABS/ESP
7	25A	Reflektor
8	30A	Zapasowy
9	30A	Nieużywany
10	40A	Zapłon
11	40A	ABS
12	30A	Rozrusznik
13	7,5A	Nieużywany
14	30A	Nieużywany
15	30A	Wentylator chłodnicy
16	30A	Nieużywany
17	40A	Nieużywany
18	30A	Nieużywany
19	—	Nieużywany
20	20A	Wtrysk paliwa
21	10 A	Kompresor
22	15A	Nieużywany
23	30A	Dmuchawy wentylatora
24	—	Nieużywany
25	15A	Nieużywany
26	7,5A	Zatrzymanie biegu jałowego
27	15A	Reflektor (lewy)
28	15A	Światła drogowe (lewe)
29	—	Nieużywany
30	—	Nieużywany
31	15A	Nieużywany
32	15A	Reflektor (prawy)
33	15A	Światła drogowe (prawe)
