Schematy skrzynek bezpieczników i przekaźników – Suzuki SX4
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Za zapalniczkę (gniazda zasilania) w Suzuki SX4 odpowiada bezpieczniki nr 5 i 6 w skrzynce bezpieczników tablicy rozdzielczej.
Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się pod tablicą rozdzielczą (po stronie kierowcy).
Hatchback
Sedan
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Tylna wycieraczka |
| 2 |
15 |
Cewka zapłonowa |
| 3 |
10 |
Zapasowe światło |
| 4 |
10 |
Licznik |
| 5 |
15 |
Akcesorium |
| 6 |
15 |
Akcesoria 2 |
| 7 |
30 |
Zasilanie okna |
| 8 |
30 |
Wycieraczka |
| 9 |
10 |
IG1 SIG |
| 10 |
15 |
Poduszka powietrzna |
| 11 |
10 |
System zapobiegania blokady kół |
| 12 |
15 |
Suzuki : 4WD
Maruti: Światło tylne |
| 13 |
15 |
Światła stop |
| 14 |
20 |
Zamek od drzwi |
| 15 |
10 |
ECU (tylko Diesel) |
| 16 |
10 |
ST SIG |
| 17 |
15 |
Ogrzewanie siedzenia |
| 18 |
10 |
IG 2 SYG |
| 19 |
10 |
Światło tylne |
| 20 |
15 |
Światło kopułkowe |
| 21 |
30 |
Tylny odmgławiacz |
| 22 |
15 |
Klakson i światła awaryjne |
| 23 |
15 |
Audio |
| 24 |
30 |
Tylny odmgławiacz (Sedan) |

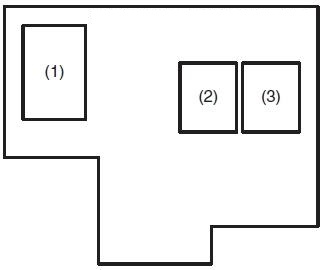

Skrzynka bezpieczników w komorze silnika
Schemat skrzynki bezpieczników (benzyna)
| Numer |
Ampery [A] |
Opis |
| 1 |
80 |
Całe obciążenie elektryczne |
| 2 |
50 |
Zasilanie okna, zapłon, wycieraczka, rozrusznik |
| 3 |
50 |
Światło tylne, tylny odmgławiacz, zamek drzwi, światła awaryjne i klakson, światła kopułkowe |
| 4 |
– |
Nieużywany |
| 5 |
– |
Nieużywany |
| 6 |
15 |
Światło główne (prawe) |
| 7 |
15 |
Światło główne (lewe) |
| 8 |
20 |
Przednie światło przeciwmgielne |
| 9 |
– |
Nieużywany |
| 10 |
40 |
Moduł sterujący ABS |
| 11 |
30 |
Wentylator chłodnicy |
| 12 |
30 |
Moduł sterujący ABS |
| 13 |
30 |
Startujący silnik |
| 14 |
50 |
Stacyjka |
| 15 |
30 |
Dmuchawy wentylatora |
| 16 |
20 |
Kompresor powietrza |
| 17 |
15 |
Silnik przepustnicy |
| 18 |
15 |
Automatyczna skrzynia biegów |
| 19 |
15 |
Wtrysk paliwa |
|
|
|
| Przekaźniki |
|
|
| 20 |
|
Przekaźnik automatycznej skrzyni biegów |
| 21 |
|
Przekaźnik sprężarki powietrza |
| 22 |
|
Przekaźnik pompy paliwa |
| 23 |
|
Przekaźnik wentylatora skraplacza |
| 24 |
|
Przekaźnik przednich świateł przeciwmgielnych |
| 25 |
|
Przekaźnik silnika przepustnicy |
| 26 |
|
FI MAIN |
| 27 |
|
Przekaźnik silnika rozruchowego |
| 28 |
|
Przekaźnik wentylatora chłodnicy |
| 29 |
|
Przekaźnik wentylatora chłodnicy 2 |
| 30 |
|
Przekaźnik wentylatora chłodnicy 3 |

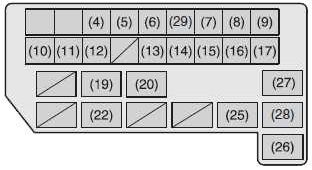

Schemat skrzynki bezpieczników (Diesel)
| Numer |
Ampery [A] |
Opis |
| 2 |
20 |
FI |
| 3 |
10 |
INJ DVR |
| 4 |
15 |
Światło główne (prawe) |
| 5 |
15 |
Światło główne (lewe) |
| 6 |
20 |
Przednie światło przeciwmgielne |
| 7 |
60 |
Moduł sterujący wspomagania kierownicy |
| 8 |
40 |
Moduł sterujący ABS |
| 0 |
30 |
Wentylator chłodnicy |
| 10 |
30 |
Moduł sterujący ABS |
| 11 |
30 |
Startujący silnik |
| 12 |
50 |
Stacyjka |
| 13 |
30 |
Dmuchawy wentylatora |
| 14 |
10 |
Kompresor powietrza |
| 15 |
20 |
Pompa paliwowa |
| 16 |
30 |
CDSR |
| 17 |
30 |
Wtrysk paliwa |
| 29 |
50 |
IGN2 |
| 30 |
80 |
Świeca żarowa |
| 31 |
30 |
Podgrzewacz paliwa |
| 32 |
140 |
Główny |
| 33 |
50 |
Lampa |
| 34 |
30 |
Sub Htr1 |
| 35 |
30 |
Sub Htr 3 |
| 36 |
30 |
Sub Htr 2 |
| 37 |
– |
+B2 |
| 38 |
– |
+B1 |
|
|
|
| Przekaźniki |
|
|
| 1 |
|
FI Główny przekaźnik |
| 18 |
|
Nieużywany |
| 19 |
|
Przekaźnik sprężarki powietrza |
| 20 |
|
Przekaźnik pompy paliwa |
| 21 |
|
Nieużywany |
| 22 |
|
Przekaźnik przednich świateł przeciwmgielnych |
| 23 |
|
Nieużywany |
| 24 |
|
Nieużywany |
| 25 |
|
Przekaźnik silnika rozruchowego |
| 26 |
|
Przekaźnik wentylatora chłodnicy |
| 27 |
|
Przekaźnik wentylatora RDTR 3 |
| 28 |
|
Przekaźnik wentylatora RDTR 2 |
