Schemat skrzynek bezpieczników i przekaźników – Suzuki Fun
Dotyczy pojazdów nowych w latach:
2004, 2005, 2006, 2007, 2008, 2009, 2010.

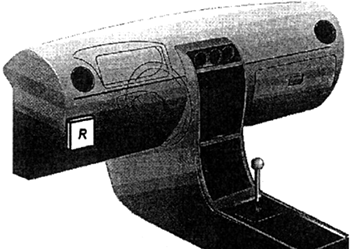

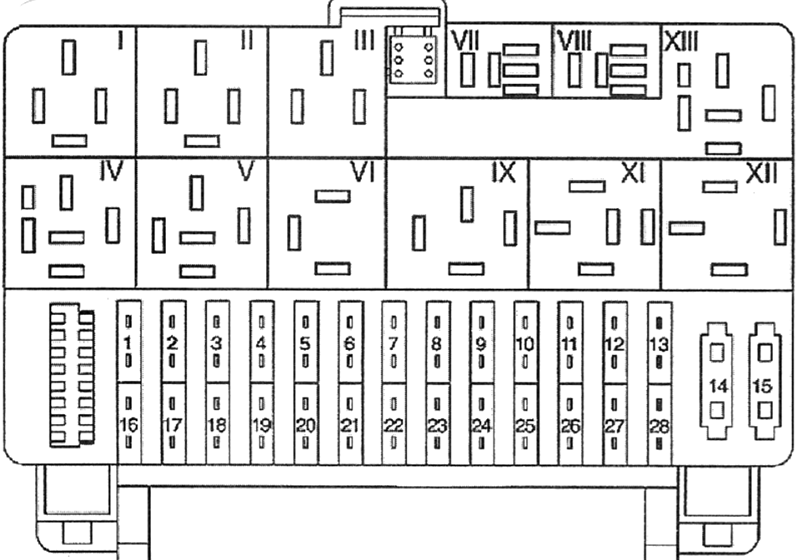

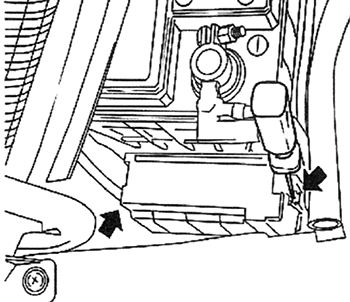

Przedział pasażerski
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
Odmgławiacz tylnej szyby |
| 2 |
10 A |
Radio/światło dachowe |
| 3 |
5A |
Zasilanie – akumulator: zestaw wskaźników / system immobilizera silnika |
| 4 |
5A |
Zasilanie z kluczyka zapłonu: zestaw wskaźników/system immobilizera silnika |
| 5 |
– |
– |
| 6 |
5A |
Zasilanie z kluczyka zapłonu: cewka przekaźnika odmgławiacza tylnej szyby/podświetlenie przełącznika wentylacji wewnętrznej |
| 7 |
10 A |
Sygnał dźwiękowy/awaryjny |
| 8 |
10 A |
Lewe boczne przednie / tylne światła tylne / oświetlenie radia / oświetlenie zestawu wskaźników |
| 9 |
– |
– |
| 10 |
10 A |
Światła drogowe – lewa strona |
| 11 |
– |
Brak użycia / brak informacji. |
| 12 |
10 A |
Światła mijania — lewa strona |
| 13 |
– |
– |
| 14 |
20 lat |
Silnik wentylacji wewnętrznej (maks. bezpieczniki) |
| 15 |
– |
– |
| 16 |
30A |
Wycieraczka i spryskiwacz przedniej i tylnej szyby |
| 17 |
10 A |
Obwody słupka kluczyka zapłonu: kierunkowskazy / czujnik prędkości |
| 18 |
15A |
Zapalniczka / Oświetlenie zapalniczki |
| 19 |
15A |
Obwód zasilania po kluczyku zapłonu: Układ wtryskowy/Pompa paliwa/Cewka zapłonowa |
| 20 |
– |
– |
| 21 |
10 A |
Światło hamowania/światło cofania |
| 22 |
– |
– |
| 23 |
10 A |
Światła tylne po prawej stronie/oświetlenie tablicy rejestracyjnej |
| 24 |
– |
– |
| 25 |
10 A |
Światła drogowe – prawa strona |
| 26 |
15A |
Klimatyzator |
| 27 |
10 A |
Światła mijania — prawa strona |
| 28 |
5A |
Moc cewki przekaźnika wentylatora układu chłodzenia silnika |
| Przekaźnik |
| I |
|
pompa paliwowa |
| II |
|
Wentylator wewnętrzny, minimalna prędkość, klimatyzator |
| III |
|
Wycieraczka tylnej szyby |
| IV |
|
Spryskiwacz do szyb |
| v |
|
Odmgławiacz tylnej szyby |
| VI |
|
Włączanie światła |
| VII |
|
Minimalna prędkość wentylatora chłodnicy/skraplacza |
| viii |
|
Maksymalna prędkość wentylatora chłodnicy/skraplacza |
| IX |
|
Wentylator wewnętrzny, pełna prędkość, klimatyzator |
| X |
|
Diagnoza |
| XI |
|
Sprężarka klimatyzacji |
| XII |
|
– |
| XIII |
|
Wentylator wewnętrzny (główny) |

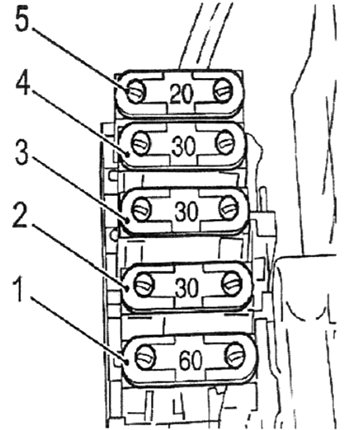

Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
60A |
System poz klucza zapłonu: Obwód zasilania klucza zapłonu |
| 2 |
30A |
Odmgławiacz tylnej szyby/klakson/światło ostrzegawcze zagrożenia |
| 3 |
30A |
Wentylator układu chłodzenia silnika |
| 4 |
30A |
System oświetlenia / Nagłośnienie / Immobiliser silnika |
| 5 |
20 A |
System diagnostyczny/system zarządzania silnikiem (wtrysk/ECM/pompa paliwa) |
