Schematy skrzynek bezpieczników i przekaźników – Suzuki Celerio
Dotyczy pojazdów wyprodukowanych w latach:
2014, 2015, 2016, 2017, 2018.

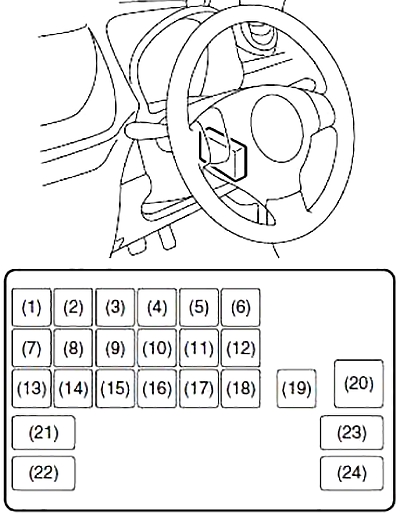

Schemat skrzynki bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Światła stop |
| 2 |
30 |
Silnik dmuchawy |
| 3 |
10 |
STSIG |
| 4 |
15 |
Akcesorium |
| 5 |
10 |
Tylne światło przeciwmgielne |
| 6 |
10 |
Światło tylne |
| 7 |
10 |
Zapasowe światło |
| 8 |
10 |
ABS |
| 9 |
10 |
Licznik |
| 10 |
15 |
Cewka zapłonowa |
| 11 |
20 |
Spryskiwacz do szyb |
| 12 |
10 |
IG2 SIG |
| 13 |
10 |
IG1 SIG |
| 14 |
10 |
Poduszka powietrzna |
| 15 |
20 |
Wyłącznik czasowy okna |
| 16 |
20 |
Zamek od drzwi |
| 17 |
15 |
Klakson i światła awaryjne |
| 18 |
20 |
Tylny odmgławiacz |
| 19 |
15 |
Światło kopułkowe |
| 20 |
30 |
Zasilanie okna |
| 21 |
7,5 |
ACC 2 |
| 21 |
|
CNG (sprężony gaz ziemny) |
| 22 |
15 |
Radio 2 |
| 23 |
– |
ACC 2 (sprężony gaz ziemny) |
| 24 |
– |
Nieużywany |

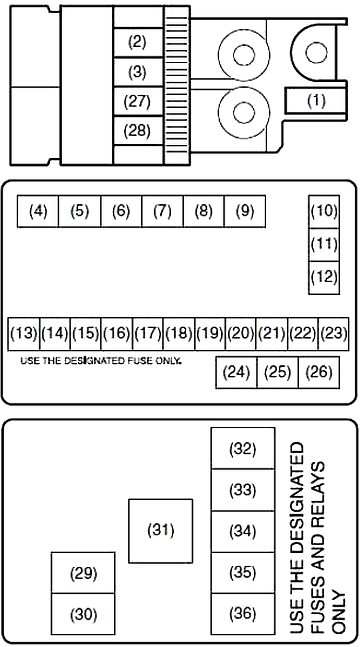

Schemat skrzynki bezpieczników w komorze silnika
Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.
Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
80 |
FL1 (BENZYNA) |
| 120 |
FL1 (DIESEL) |
| 2 |
50 |
FL5 (BENZYNA) |
| 40 |
FL5 (DIESEL) |
| 3 |
50 |
FL4 |
| 10 |
40 |
Silnik ABS |
| 11 |
40 |
Pompa T/M (BENZYNA) |
| 40 |
IGN2 (DIESEL) |
| 12 |
40 |
Wspomaganie kierownicy |
| 13 |
20 |
Przednie światło przeciwmgielne |
| 14 |
7,5 |
T/M 2 (benzyna), zawór CNG (sprężony gaz ziemny) |
| 25 |
F/P (DIESEL) |
| 15 |
30 |
Stacyjka |
| 16 |
10 |
Kompresor powietrza |
| 17 |
15 |
FI (BENZYNA) |
| 30 |
FI (DIESEL) |
| 18 |
10 |
T/M (BENZYNA) |
| 10 |
EPI (DIESEL) |
| 19 |
15 |
Reflektor (prawy) |
| 20 |
25 |
Moduł sterujący ABS |
| 21 |
15 |
Reflektor (lewy) |
| 22 |
30 |
Start silnika |
| 23 |
30 |
Wentylator chłodnicy |
| 27 |
80 |
FL3 (BENZYNA) |
| 100 |
FL3 (DIESEL) |
| 28 |
80 |
FL2 (BENZYNA) |
| 100 |
FL2 (DIESEL) |
| 29 |
20 |
Świeca żarowa |
| 30 |
20 |
Świeca żarowa 2 |
| 32 |
– |
Nieużywany |
| 33 |
15 |
FI2 |
| 34 |
20 |
INJ DRV |
| 35 |
– |
Nieużywany |
| 36 |
– |
Nieużywany |
| Przekaźnik |
| 4 |
Przekaźnik przednich świateł przeciwmgielnych |
| 5 |
Przekaźnik świecy żarowej |
| 6 |
Przekaźnik zaworu CNG (sprężony gaz ziemny) |
| 7 |
Przekaźnik sprężarki powietrza |
| 8 |
Przekaźnik rezerwowy |
| 9 |
Przekaźnik F/P |
| 24 |
Przekaźnik główny FI (BENZYNA) |
| Przekaźnik świec żarowych 2 (DIESEL) |
| 25 |
Przekaźnik silnika rozruchowego |
| 26 |
Przekaźnik wentylatora chłodnicy |
| 31 |
Główny przekaźnik FI |
