Skoda Fabia I (1999-2008) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Skoda Fabia I

Dotyczy pojazdów wyprodukowanych w latach:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.



Za zapalniczkę w Skodzie Fabia odpowiada bezpiecznik 42 (15A) w przedziale pasażerskim.

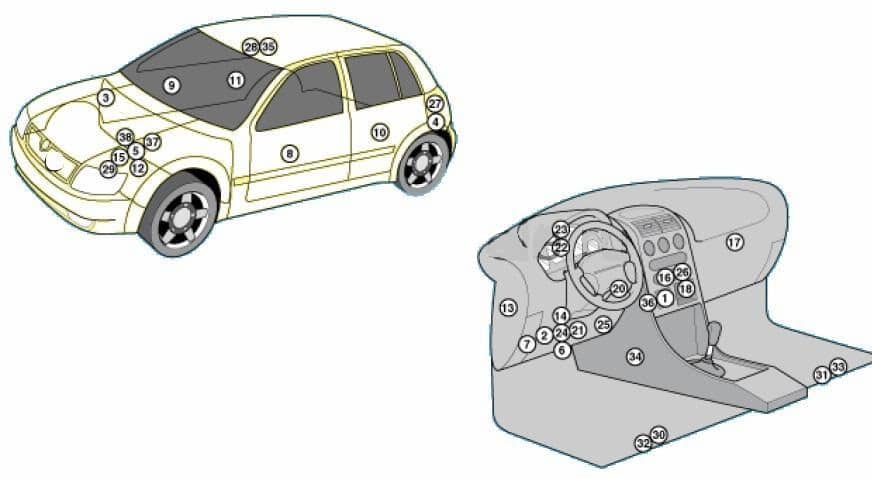

Lokalizacje

Opis

1 Sterownik klimatyzacji – w panelu sterowania nagrzewnicy
2 Centralka antykradzieżowa – w centralce wielofunkcyjnej 2
3 Dźwięk alarmu przeciwkradzieżowego (^ 07/00)
4 Sygnalizator antywłamaniowy (08/00 ^)
5 Bateria akumulatora
6 Centralka zamka centralnego – w centralce wielofunkcyjnej 2
7 Złącze diagnostyczne (DLC) – za schowkiem
8 Sterownik funkcji drzwi, przedni lewy (centralny zamek / lusterko zewnętrzne / elektryczne szyby)
9 Sterownik funkcji drzwi, przedni prawy (centralny zamek / lusterko zewnętrzne / elektryczne szyby)
10 Sterownik funkcji drzwi tylnych lewych (centralny zamek / elektryczne okno)
11 Sterownik funkcji drzwi tylnych prawych (centralny zamek / elektryczne okno)
12 Jednostka sterująca silnika wentylatora chłodzącego — z A / C
13 Deska rozdzielcza skrzynki bezpieczników / przekaźników 1
14 Deska rozdzielcza skrzynki bezpieczników / przekaźników 2
15 Skrzynka bezpieczników/przekaźników, komora silnika – nad akumulatorem
16 Dodatkowy bezpiecznik (10A) – z tyłu centralki systemu nawigacyjnego
17 Klimatyzacja / Moduł sterowania wentylatorem ogrzewania / Rezystor sterowania prędkością wentylatora – zespół wentylatora, lewy
18 Sterownik nagrzewnicy – ​​w panelu sterowania nagrzewnicy – ​​bez klimatyzacji
19 Sygnał dźwiękowy
20 Antena pierścieniowa immobilizera – przy stacyjce
21 Kierunkowskaz / przekaźnik alarmowy – w centralce wielofunkcyjnej 1
22 Jednostka sterująca zestawu wskaźników — za deską rozdzielczą — funkcje: immobilizer, urządzenia ostrzegawcze i wskaźniki
23 Brzęczyk ostrzegawczy o pozostawionych włączonych lampach – w zestawie wskaźników
24 Wielofunkcyjna jednostka sterująca 1 – bezpiecznik/skrzynka przekaźników pod deską rozdzielczą 2 – funkcje: siłownik zamka pokrywy/tylnej klapy, tempomat, odmgławiacz tylnej szyby, klakson, kierunkowskazy/światła awaryjne, oświetlenie wnętrza, wycieraczka tylnej szyby, światła wsteczny bieg (manualna skrzynia biegów ), spryskiwacz szyby przedniej, wycieraczki szyby przedniej
25 Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek, elektrycznie/podgrzewane lusterka zewnętrzne, elektrycznie podnoszone szyby
26 Jednostka sterująca nawigacją – w systemie nawigacji / panelu sterowania radia
27 Jednostka sterująca systemu parkowania
28 Brzęczyk systemu parkowania – przy lampce wewnętrznej
29 Jednostka sterująca wspomagania kierownicy
30 Sterownik ogrzewania fotela – pod siedzeniem po stronie kierowcy
31 Sterownik ogrzewania fotela – pod siedzeniem po stronie pasażera
32 Czujnik zderzenia bocznego lewy – pod przednim siedzeniem
33 Czujnik zderzenia bocznego, prawy – pod przednim siedzeniem
34 Jednostka sterująca SRS – za konsolą środkową
35 Sterownik szyberdachu – za lampą oświetlenia wnętrza
36 Jednostka sterująca interfejsu telefonicznego
37 Elektroniczna jednostka sterująca skrzyni biegów
38 Czujnik prędkości pojazdu – skrzynia biegów

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się na końcu tablicy rozdzielczej, za osłoną ochronną.



Opis

1 (5A) Zestaw wskaźników układu przeciwblokującego (z ESP)
2 (10A) Światła stopu
3 (5A) Klimatyzacja;

Złącze diagnostyczne (DLC).

4 (10A) Lampy wewnętrzne
5 (5A) Wskaźnik otwartych lub luźno zamkniętych drzwi
6 (5A) Sterowanie zasięgiem reflektorów
7 (5A) Zarządzanie silnikiem, wspomaganie kierownicy
8 (10A) Wspomaganie kierownicy
9 (10A) Podgrzewany czujnik tlenu
10 (5A) S-pin;

System audio;

Zestaw wskaźników.

11 (5A) Elektryczne lusterka zewnętrzne i ogrzewanie
12 (5A) Klimatyzacja;

Siłownik klapy wlotu powietrza;

System nawigacji;

Telefon.

13 (10A) Lampy cofania
14 (10A) System zarządzania silnikiem – Diesel
15 (10A) Wycieraczka/spryskiwacz przedniej szyby
16 (5A) Tablica przyrządów
17 (5A) System zarządzania silnikiem – benzyna
18 (5A) Telefon
19 (10A) Automatyczna skrzynia biegów
20 (5A) Przekaźnik testowy lampy
21 (5A) System sterowania automatyczną skrzynią biegów;

Podgrzewacze dysz spryskiwaczy szyby przedniej;

Szyberdach.

22
23 (10A) Reflektor prawy – światło drogowe
24 (10A) Zarządzanie silnikiem
25 (5A/10A) Układ przeciwblokujący (ABS)
26
27
28 (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca);

Czujnik położenia pedału sprzęgła;

Zarządzanie silnikiem tempomatu.

29
30 (10A) Wskaźnik świateł drogowych;

Reflektor lewy – światła drogowe.

31 (10A) Klapa tylna/siłownik blokady klapy tylnej
32 (10A) Wycieraczka i spryskiwacz tylnej szyby
33 (5A) Prawe przednie i tylne prawe lampy boczne
34 (5A) Lewa lampa
35 (10A) Wtryskiwacze – benzyna
36 (5A) Lampy tablicy rejestracyjnej
37 (5A) Tylne światło przeciwmgielne
38 (5A) Elektryczne lusterka zewnętrzne i ogrzewanie
39 (20A) Podgrzewana tylna szyba
40 (20A) Klakson
41 (20A) Wycieraczka i spryskiwacz przedniej szyby
42 (15A) Zapalniczka
43 (20A) Wielofunkcyjny moduł sterujący 1;

Selektor skrzyni biegów – automatyczny.

44 (15A) Kierunkowskazy;

Światła ostrzegawcze.

45 (20A) System audio;

System nawigacji.

46 (25A) Silnik podnośnika szyby przednich prawych drzwi
47
48 (30A) System zarządzania silnikiem – Diesel
49 (15A) Centralny zamek
50 (15A) Regulacja reflektorów;

Prawy reflektor-światło mijania.

51 (15A) Złącze zasilania akcesoriów
52 (15A) System zarządzania silnikiem – benzyna
53 (25A) Silnik podnośnika szyby tylnych prawych drzwi
54 (15A) Regulacja reflektorów, światła mijania lewe
55
56 (20A) System zarządzania silnikiem – benzyna
57 (25A) Gniazdo przyczepy
58 (25A) Silnik szyby przednich lewych drzwi
59 (20A) Zmieniarka płyt audio CD
60 (15A) System antykradzieżowy
61 (15A) Pompa paliwa – benzyna
62 (25A) Szyberdach
63 (15A) Podgrzewane przednie siedzenia
64 (20A) Spryskiwacze reflektorów
65 (15A) Światła przeciwmgielne
66 (25A) Silnik podnośnika szyby tylnych lewych drzwi
67
68 (25A) Klimatyzator/silnik dmuchawy nagrzewnicy



Skrzynka przekaźnikowa

Znajduje się pod samą deską rozdzielczą.

Opis

1 Przekaźnik pompy paliwa (diesel, ATD ^ 07/00)
2 – 07/00)
3 Przekaźnik świecy żarowej
4 – 01 / 00)
5 Przekaźnik sygnalizatora otwartych lub szczelnie zamkniętych drzwi
6 Przekaźnik pompy spryskiwacza reflektorów
7 Przekaźnik blokady rozruchu
8 Przekaźnik 1 podgrzewacz pomocniczy, niska moc (diesel)
9 Przekaźnik dodatkowej grzałki 2, dużej mocy (diesel)
10
11 Przekaźnik pomocniczych obwodów zapłonowych
12 Przekaźnik układu zarządzania silnikiem (diesel, ASY/ATD ^ 07/00)
13 Jednostka systemowa kontroli stanu lampy
14 Jednostka systemowa kontroli stanu lampy
15 Przekaźnik pompy paliwa (benzyna, ARV/AME/AUA/AUB/AQV/ATZ/AQW^01/00)
F1 (40A) Dodatkowa grzałka
F2 (40A) Dodatkowa grzałka
F3 (40A) Dodatkowa grzałka

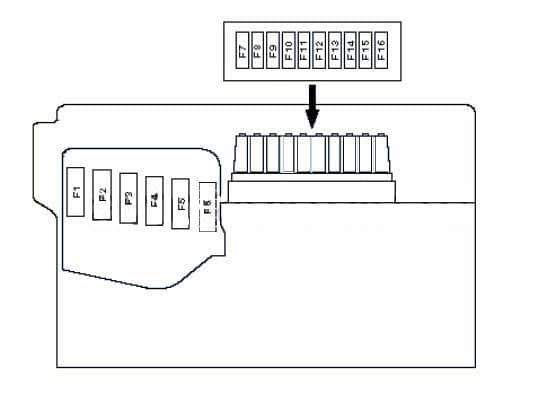

Komora silnika

Znajduje się w pokrywie na akumulator. Składa się z bezpieczników dużej mocy i bezpieczników.

Opis

F1 (110/150/175A) Generator
F2 (110A) Przekaźniki pomocniczej grzałki 1 i 2;

Wyłącznik reflektorów;

Skrzynka bezpieczników i przekaźników – zestaw wskaźników 1 (F1-5 i F39-45);

Przekaźnik pomocniczego obwodu zapłonu;

Wyłącznik zapłonu.

F3 (50A) Wspomaganie kierownicy
F4 (40A) Świece żarowe;

Silnik pompy powietrza wywiewanego.

F5 (40A) Silnik wentylatora chłodzącego
F6 (40A) Układ przeciwblokujący (ABS)
F7 (25A) Układ przeciwblokujący (ABS)
F8 (30A) Silnik wentylatora chłodzącego
F9
F10 (5A) Wielofunkcyjny moduł sterujący 1
F11 (5A) System klimatyzacji
F12
F13 (5A) Automatyczna skrzynia biegów
F14
F15
F 16
