Schematy skrzynek bezpieczników i przekaźników – Saab 9-5
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009.
Za zapalniczkę (gniazda zasilania) w Saab 9-5 odpowiada bezpiecznik nr 34 w skrzynce bezpieczników tablicy rozdzielczej.

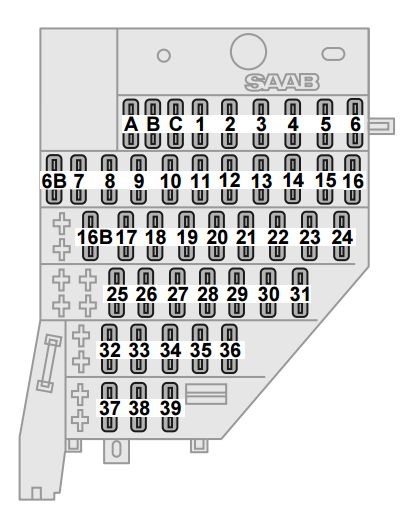

Panel przyrządów
Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.
| Numer |
Ampery [A] |
Opis |
| A |
25 |
Światła przyczepy |
| b |
10 |
Automatyczna skrzynia |
| C |
7,5 |
Elektryczne lusterka boczne;
DICE / TWICE. |
| 1 |
15 |
Światła stopu;
Omijanie blokady Shift |
Reklama
|
| 2 |
15 |
Światła cofania |
| 3 |
10 |
Światła postojowe, lewe |
| 4 |
30 |
Światła postojowe, prawe |
| 5 |
7,5 |
DICE / TWICE |
| 6 |
30 |
Elektryczne szyby, prawe |
| 6B |
5 |
Światła stopu, przyczepa |
| 7 |
10 |
Wtrysk paliwa |
| 8 |
15 |
Oświetlenie bagażnika;
Oświetlenie drzwi;
Identyfikator SID;
Telefon samochodowy. |
| 9 |
15 |
System nagłośnieniowy;
Przyrząd diagnostyczny. |
| 10 |
15 |
Funkcja pamięci, lusterka boczne;
Ogrzewanie, tylne siedzenie |
| 11 |
30 |
Centralny zamek;
Fotel pasażera regulowany elektrycznie |
| 12 |
7,5 |
Automatyczna skrzynia |
| 13 |
20 |
System audio,
Wzmacniacz. |
| 14 |
30 |
Układ zapłonowy, silnik |
| 15 |
15 |
Podgrzany czujnik tlenu (katalizator) |
| 16 |
20 |
DICE (kierunkowskazy) |
| 16B |
— |
— |
| 17 |
20 |
System zarządzania silnikiem |
| 18 |
7,5 |
Ogrzewanie lusterek drzwiowych |
| 19 |
20 |
Pompa paliwowa |
Reklama
|
| 20 |
15 |
ACC;
Oświetlenie wewnętrzne;
Tylne światło przeciwmgielne/ |
| 21 |
10 |
System nagłośnieniowy;
Lusterko wsteczne z funkcją automatycznego przyciemniania. |
| 22 |
40 |
Wentylator wewnętrzny;
Pompa powietrza (tylko V6). |
| 23 |
15 |
Szyberdach |
| 24 |
40 |
Ogrzewanie tylnej szyby |
| 25 |
30 |
Fotel kierowcy regulowany elektrycznie;
Klapka wlewu paliwa. |
| 26 |
7,5 |
hamulce ABS;
ACC. |
| 27 |
10 |
System zarządzania silnikiem |
| 28 |
7,5 |
Poduszka powietrzna (SRS) |
| 29 |
7,5 |
Automatyczna skrzynia |
| 30 |
7,5 |
Rozrusznik |
| 31 |
7,5 |
Tempomat;
Zawór wody. |
| 32 |
15 |
Wentylowane przednie fotele |
| 33 |
7,5 |
Przełącznik kierunkowskazów |
| 34 |
30 |
Zapalniczka |
Reklama
|
| 35 |
15 |
Światła do jazdy dziennej |
| 36 |
30 |
Elektryczne szyby, lewe |
| 37 |
30 |
Wycieraczki;
Światła przeciwmgielne przednie. |
| 38 |
30 |
Ogrzewanie elektryczne, przednie fotele |
| 39 |
20 |
Elektrozawór Limp-home (automatyczna skrzynia biegów) |
| 52-56 |
|
Zapasowe bezpieczniki |
Panel przekaźników
| Numer |
Opis |
| A |
– |
| b |
Elektryczne ogrzewanie tylnej kanapy |
| C |
– |
| D |
– |
| E |
Przekaźnik główny (system zarządzania silnikiem) |
| F |
Klapka wlewu paliwa |
| g |
Pompa paliwowa |
| h |
Stacyjka |
| i |
Ogrzewanie tylnej szyby i lusterek bocznych |
| J |
Światła cofania |
| K |
Przekaźnik rozrusznika |
| L |
Funkcja limp-home |

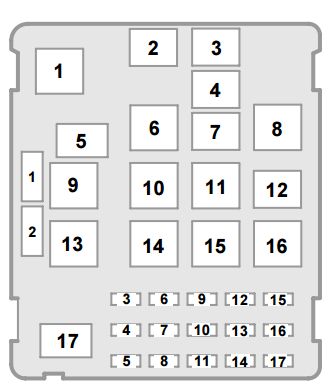

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
Reklama
|
| 1 |
60 |
ABS (Bezpiecznik Maxi) |
| 2 |
— |
— |
| 3 |
15 |
Klakson |
| 4 |
10 |
Wycieraczka tylnej szyby (9-5 Wagon) |
| 5 |
15 |
Światła przeciwmgielne (przedni spoiler) |
| 6 |
30 |
Wentylator chłodnicy, wysoka prędkość |
| 7 |
15 |
Reflektor świateł mijania, prawy |
| 8 |
15 |
Reflektor świateł drogowych, prawy |
| 9 |
15 |
Reflektor świateł mijania, lewy |
| 10 |
15 |
Reflektor świateł drogowych, lewy |
| 11 |
10 |
Regulacja długości wiązki reflektorów (tylko na niektórych rynkach);
Spryskiwacze i wycieraczki reflektorów. |
| 12 |
|
Reflektory (akcesoria) |
| 13 |
15 |
Automatyczne sprawdzanie świateł |
| 14 |
10 |
Klimatyzacja;
Syrena alarmu samochodowego. |
| 15 |
30 |
Wentylator chłodnicy |
| 16 |
— |
— |
| 17 |
— |
— |
| 18 |
— |
— |
|
|
|
| Przekaźniki: |
|
|
| 1 |
|
Podkładka, przód/tył |
| 2 |
|
Reflektor świateł mijania |
| 3 |
|
Reflektor świateł drogowych |
| 4 |
|
Dodatkowe światła (akcesoria) |
| 5.1 |
|
klakson |
| 5.2 |
|
— — |
| 6 |
|
Wycieraczka tylna (9-5 Wagon) |
| 7 |
|
Wentylator chłodnicy, niska prędkość |
| 8 |
|
Wentylator chłodnicy, wysoka prędkość, lewy wentylator |
| 9 |
|
Sprężarka klimatyzacji |
Reklama
|
| 10.1 |
|
Przednie światła przeciwmgielne |
| 10.2 |
|
Wycieraczki reflektorów |
| 11 |
|
Wycieraczki |
| 12 |
|
Wentylator chłodnicy, wysoka prędkość, prawy wentylator |
| 13 |
|
Automatyczne sprawdzanie reflektorów |
