Schematy skrzynek bezpieczników i przekaźników – Opel Zafira B
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Skrzynka bezpieczników w komorze silnika
Włóż śrubokręt do otworu do oporu i przechyl go na bok. Otwórz pokrywę do góry i zdejmij.
Skrzynka bezpieczników ma dwa różne przypisania bezpieczników w zależności od wariantu skrzynki bezpieczników w przedziale ładunkowym,
Przyporządkowanie bezpieczników w połączeniu ze skrzynką bezpiecznikową przedziału ładunkowego w wersji A
| Numer |
Opis |
| 1 |
ABS |
| 2 |
ABS |
| 3 |
Elektroniczna klimatyzacja z wentylatorem wewnętrznym |
| 4 |
Wewnętrzny system ogrzewania i klimatyzacji wentylatorem |
Reklama
|
| 5 |
Wentylator chłodnicy |
| 6 |
Wentylator chłodnicy |
| 7 |
Centralny zamek |
| 8 |
Spryskiwacz szyby przedniej;
Spryskiwacz szyby tylnej. |
| 9 |
Podgrzewana szyba tylna;
Podgrzewane lusterko zewnętrzne. |
| 10 |
Wtyczka diagnostyczna |
| 11 |
Instrumenty |
| 12 |
Telefon komórkowy;
System audio-nawigacyjny;
Wyświetlacz. |
| 13 |
Światło w progach drzwi |
| 14 |
Wycieraczki |
| 15 |
Wycieraczki |
| 16 |
Klakson;
ABS;
Włącznik świateł hamowania;
System klimatyzacji. |
| 17 |
Filtr oleju napędowego lub układ klimatyzacji |
| 18 |
Rozrusznik |
| 19 |
— |
| 20 |
Klakson |
| 21 |
Elektronika silnika |
| 22 |
Elektronika silnika |
| 23 |
Regulacja zasięgu reflektorów |
| 24 |
Pompa paliwowa |
Reklama
|
| 25 |
— |
| 26 |
Elektronika silnika |
| 27 |
Ogrzewanie;
Klimatyzacja;
Czujnik jakości powietrza. |
| 28 |
— |
| 29 |
Wspomaganie kierownicy |
| 30 |
Elektronika silnika |
| 31 |
Wycieraczka tylnej szyby |
| 32 |
Włącznik światła hamowania |
| 33 |
Regulacja zasięgu reflektorów;
Włącznik światła;
Włącznik sprzęgła;
Moduł drzwi kierowcy. |
| 34 |
Jednostka sterująca kolumny kierownicy |
| 35 |
System informacyjno-rozrywkowy |
| 36 |
Zapalniczka;
Przednie gniazdo zasilania. |
Przyporządkowanie bezpieczników w połączeniu ze skrzynką bezpiecznikową w przedziale ładunkowym w wersji B
| Numer |
Opis |
| 1 |
ABS |
| 2 |
ABS |
Reklama
|
| 3 |
Elektroniczna klimatyzacja z wentylatorem wewnętrznym |
| 4 |
Wewnętrzny system ogrzewania i klimatyzacji wentylatorem |
| 5 |
Wentylator chłodnicy |
| 6 |
Wentylator chłodnicy |
| 7 |
System spryskiwaczy przedniej szyby |
| 8 |
Klakson |
| 9 |
System spryskiwaczy reflektorów |
| 10 |
Awaryjne odblokowanie centralnego zamka |
| 11 |
— |
| 12 |
— |
| 13 |
Światła przeciwmgielne |
| 14 |
Wycieraczki |
| 15 |
Wycieraczki |
| 16 |
Elektronika modułu sterującego;
System Open&Start;
ABS;
Włącznik świateł hamowania. |
| 17 |
Ogrzewanie filtra oleju napędowego |
| 18 |
Rozrusznik |
| 19 |
Elektronika transmisyjna |
| 20 |
System klimatyzacji |
| 21 |
Elektronika silnika |
| 22 |
Elektronika silnika |
Reklama
|
| 23 |
Adaptacyjne oświetlenie do przodu;
Regulacja zasięgu reflektorów. |
| 24 |
Pompa paliwowa |
| 25 |
Elektronika transmisyjna |
| 26 |
Elektronika silnika |
| 27 |
Wspomaganie kierownicy |
| 28 |
Elektronika transmisyjna |
| 29 |
Elektronika transmisyjna |
| 30 |
Elektronika silnika |
| 31 |
Adaptacyjne światła przednie;
Regulacja zasięgu reflektorów. |
| 32 |
Układ hamulcowy;
Układ klimatyzacji;
Przełącznik sprzęgła. |
| 33 |
Adaptacyjne światła przednie;
Regulacja zasięgu reflektorów;
Włącznik światła. |
| 34 |
Jednostka sterująca kolumny kierownicy |
| 35 |
System informacyjno-rozrywkowy |
| 36 |
Telefon komórkowy;
System audio-nawigacyjny;
Wyświetlacz. |
Skrzynka bezpieczników w przedziale ładunkowym
Skrzynka bezpieczników jest za pokrywą. Naciśnij zaczepy blokujące do przodu i zdejmij pokrywę.
Nie przechowuj żadnych przedmiotów za pokrywą.
W zależności od wyposażenia istnieją dwie różne skrzynki bezpieczników.

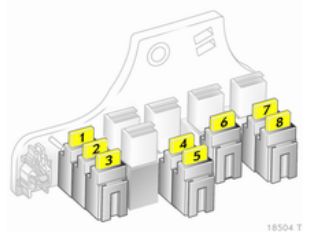

Skrzynka bezpieczników wersja A
Aby wymienić bezpiecznik, zdejmij odpowiednią nasadkę ochronną.
| Numer |
Opis |
| 1 |
Światła przeciwmgielne |
| 2 |
Tylne gniazdo zasilania |
| 3 |
Gniazdo zasilania w przedziale ładunkowym |
| 4 |
Światła cofania |
| 5 |
Tylne szyby elektryczne |
| 6 |
System klimatyzacji |
| 7 |
Elektryczne szyby przednie |
| 8 |
Podgrzewane lusterka zewnętrzne |
Skrzynka bezpieczników wersja B
| Numer |
Opis |
| 1 |
Elektryczne szyby przednie |
| 2 |
— |
| 3 |
Instrumenty |
| 4 |
Ogrzewanie;
Klimatyzacja;
Elektroniczna klimatyzacja. |
| 5 |
Poduszki powietrzne |
| 6 |
— |
Reklama
|
| 7 |
— |
| 8 |
— |
| 9 |
— |
| 10 |
— |
| 11 |
Podgrzewana tylna szyba |
| 12 |
Wycieraczka tylnej szyby |
| 13 |
Asystent parkowania |
| 14 |
Ogrzewanie, klimatyzacja |
| 15 |
— |
| 16 |
Rozpoznawanie zajętości siedzeń;
System Open&Start. |
| 17 |
Czujnik deszczu;
Czujnik jakości powietrza;
System monitorowania ciśnienia w oponach;
Lusterko wewnętrzne. |
| 18 |
Instrumenty;
Przełączniki. |
| 19 |
— |
| 20 |
CDC |
| 21 |
Podgrzewane lusterka zewnętrzne |
| 22 |
— |
| 23 |
Tylne szyby elektryczne |
| 24 |
Wtyczka diagnostyczna |
| 25 |
— |
| 26 |
Lusterka zewnętrzne składane elektrycznie |
| 27 |
Czujnik ultradźwiękowy;
Alarm automatyczny. |
| 28 |
— |
| 29 |
Zapalniczka;
Przednie gniazdo zasilania. |
| 30 |
Tylne gniazdo zasilania |
| 31 |
— |
| 32 |
— |
| 33 |
System utwórz i uruchom |
| 34 |
— |
| 35 |
Tylne gniazdo zasilania |
| 36 |
Gniazdo do holowania sprzętu |
Reklama
|
| 37 |
— |
| 38 |
Zamek centralny, zacisk 30 |
| 39 |
Ogrzewanie lewego siedzenia |
| 40 |
Ogrzewanie prawego siedzenia |
| 41 |
— |
| 42 |
— |
| 43 |
— |
| 44 |
— |
