Schematy skrzynek bezpieczników i przekaźników – Opel Vectra C
Dotyczy pojazdów wyprodukowanych w latach:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Przedział pasażerski
Znajduje się na lewym końcu deski rozdzielczej, po stronie kierowcy.
Opis
| 1 |
20A System audio, dodatkowa grzałka, odtwarzacz DVD |
| 2 |
7,5A Klimatyzator – ręczna regulacja temperatury, klimatyzator/silnik wentylatora nagrzewnicy |
| 3 |
20A Łukasz |
| 4 |
rezerwa |
| 5 |
7,5A Elektryczna jednostka sterująca drzwiami |
| 6 |
7,5A Światła stopu |
| 7 |
30A Wielofunkcyjna jednostka sterująca 1 |
| 8 |
Jednostka sterująca drzwiami 30A |
| 9 |
7,5A Wielofunkcyjna jednostka sterująca 1 |
| 10 |
7.5A Elektryczna jednostka sterująca kolumny kierownicy |
| 11 |
Złącze diagnostyczne 7,5 A (DLC) |
| 12 |
15A Zabezpieczenie przed przeciążeniem akumulatora |
| 13 |
rezerwa |
| 14 |
rezerwa |
| 15 |
30A Sterownik drzwi kierowcy |
| 16 |
rezerwa |
| 17 |
15A Zestaw wskaźników, wyświetlacz wielofunkcyjny |
| 18 |
7,5А Stacyjka, klimatyzator |
| 19 |
rezerwa |
| 20 |
7,5A Czujnik ruchu bocznego |
| 21 |
7.5A Telematyka |
| 22 |
Zapalniczka 30A |
| 23 |
Klimatyzator 30A — ręczna regulacja temperatury, silnik klimatyzacji/wentylatora nagrzewnicy |
| 24 |
rezerwa |
| 25 |
7,5A Klimatyzator – ręczna regulacja temperatury, klimatyzator/silnik wentylatora nagrzewnicy |
| 26 |
Wyświetlacz wielofunkcyjny 7,5 A, zestaw wskaźników |
Niektóre przekaźniki mogą znajdować się z tyłu.
Przekaźniki
- Przekaźnik głównego obwodu zapłonu (zacisk 15a)
- Zacisk 15 przekaźnik
- Przekaźnik wentylacji wewnętrznej
- Przekaźnik silnika dmuchawy nagrzewnicy
Komora silnika
Skrzynka główna
Znajduje się obok akumulatora.
Opis
| R1 |
|
| R2 |
|
| R3 |
|
| R4 |
|
| R5 |
Przekaźnik sterujący silnika |
| R6 |
Przekaźnik rozrusznika |
| R7 |
Przekaźnik silnika wycieraczek szyby przedniej (WŁ./WYŁ.) |
| R8 |
|
| R9 |
Przekaźnik głównych obwodów zapłonowych |
| R10 |
Przekaźnik silnika wycieraczek szyby przedniej (niska/wysoka prędkość wycieraczek) |
| R11 |
Przekaźnik spryskiwaczy reflektorów |
| R12 |
|
| R13 |
|
| R14 |
Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 1 |
20A Elektroniczna jednostka sterująca silnika |
| 2 |
25A Rozrusznik |
| 3 |
Brzęczyk 20A |
| 4 |
10A Klimatyzacja |
| 5 |
15A Wycieraczka/spryskiwacz przedniej szyby |
| 6 |
rezerwa |
| 7 |
Jednostka sterująca ESP 15A (kontrola stabilności pojazdu) |
| 8 |
10A Reflektory, podgrzewacze dysz spryskiwaczy przedniej szyby |
| 9 |
7,5A Wspomaganie kierownicy |
| 10 |
10A Jednostka sterująca zasięgiem reflektorów |
| 11 |
30A Wycieraczka szyby przedniej |
| 12 |
30A Wycieraczka szyby przedniej |
| 13 |
Jednostka sterująca ESP 7,5 A (kontrola stabilności pojazdu) |
| 14 |
10A Zarządzanie silnikiem |
| 15 |
10A Elektroniczna jednostka sterująca silnika |
| 16 |
7,5A Układ przeciwblokujący (ABS) |
| 17 |
rezerwa |
| 18 |
rezerwa |
| 19 |
5/10/15A Jednostka sterująca do sterowania zasięgiem reflektorów, sterowanie zasięgiem reflektorów, reflektory ksenonowe |
| 20 |
Sterowanie zasięgiem reflektorów 5A |
| 21 |
rezerwa |
| 22 |
rezerwa |
| 23 |
Grzałka pomocnicza 20A |
| 24 |
30A napięcie akumulatora |
| 25 |
30A napięcie akumulatora |
| 26 |
rezerwa |
| 27 |
rezerwa |
| 28 |
60A Centralka do otwierania/zamykania pokrywy bagażnika (drzwi tylne) |
| 29 |
40A Układ przeciwblokujący (ABS) |
| 30 |
60A Centralka do otwierania/zamykania pokrywy bagażnika (drzwi tylne) |
| 31 |
Panel przyrządów skrzynki bezpieczników / przekaźników 60A |
| 32 |
40A Układ przeciwblokujący (ABS) |
| 33 |
Przekaźnik głównego obwodu zapłonu 60A, skrzynka bezpieczników / przekaźników, tablica rozdzielcza |
| 34 |
60A Centralka do otwierania/zamykania pokrywy bagażnika (drzwi tylne) |
| 35 |
Silnik wentylatora chłodzącego 30A / 40A |
| 36 |
Silnik wentylatora chłodzącego 20A / 30A |
| 37 |
System reflektorów adaptacyjnych – AFL |
| 38 |
rezerwa |

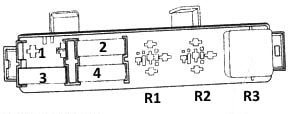

Dodatkowa skrzynka
Opis
Typ 1
- –
- 60A jednostka sterująca świec żarowych
- 30A przekaźnik podgrzewacza filtra paliwa
- 60A jednostka sterująca świec żarowych
R3 – Przekaźnik grzałki filtra paliwa
Typ 2
R2, R3 – Przekaźnik podgrzewacza paliwa
- –
- Rozrusznik 30A
- –
- Brzęczyk 20A
Bagażnik
Ta jednostka znajduje się w bagażniku po lewej stronie, w schowku.
Opis
| 1 |
rezerwa |
| 2 |
rezerwa |
| 3 |
Fotel elektryczny 40A |
| 4 |
40A Podgrzewana tylna szyba |
| 5 |
Fotel elektryczny 40A |
| 6 |
Podnośnik szyby 30A – prawy tył |
| 7 |
Podnośnik szyby 30A – tył lewy |
| 8 |
15A Podgrzewane siedzenie, tylne prawe |
| 9 |
15A System antykradzieżowy, klakson |
| 10 |
Pompa paliwowa 20A |
| 11 |
Napięcie akumulatora 25A |
| 12 |
12A Podgrzewane siedzenie – tylne lewe |
| 13 |
Złącze elektryczne przyczepy 20A |
| 14 |
15A Wycieraczka tylnej szyby |
| 15 |
15A Podgrzewane siedzenia, system wentylacji siedzeń, przedni lewy |
| 16 |
15A Podgrzewane siedzenie, tylne prawe |
| 17 |
Złącze 15A do dodatkowego wyposażenia |
| 18 |
30A Pokrywa bagażnika / blokada tylnej klapy |
| 19 |
10A napięcie akumulatora |
| 20 |
7,5A Centralny zamek |
| 21 |
5A Czujnik zmiany głośności (system antykradzieżowy) |
| 22 |
Zdalne sterowanie blokadą bagażnika 30A |
| 23 |
7,5 A Przewód alarmowy antykradzieżowy na szybie (alarmowy czujnik stłuczenia szyby przeciwkradzieżowej) |
| 24 |
Napięcie akumulatora 25A |
| 25 |
System kontroli zawieszenia 10A |
| 26 |
Przełącznik zapłonu 25A |
| 27 |
5A Czujnik zajętości siedzenia, system monitorowania ciśnienia w oponach, czujnik deszczu, system klimatyzacji |
| 28 |
7,5A Czujniki parkowania |
| 29 |
rezerwa |
Niektóre elementy przekaźnika można przymocować z tyłu.
Przekaźniki
Opis
| 5 |
Wycieraczka tylnej szyby |
| 6 |
Terminal 15 |
| 7 |
Podgrzewane tylne lewe siedzenie |
| 8 |
Podgrzewane tylne prawe siedzenie |
| 9 |
Podgrzewana tylna szyba |
| 10 |
Brzęczyk / alarm przeciwkradzieżowy |
| 11 |
Pompa paliwowa |
| 12 |
Pojedyncza blokada / klapka wlewu paliwa |
