Schemat skrzynek bezpieczników i przekaźników – Opel Insignia B
Dotyczy pojazdów nowych w latach:
2022.

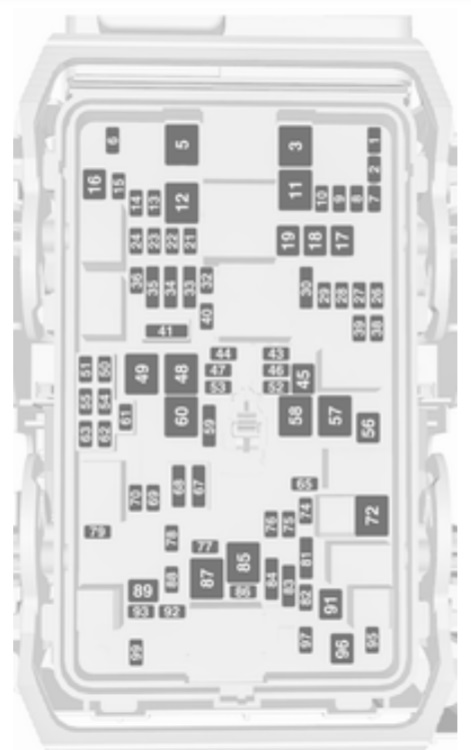

Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Przypisanie bezpieczników w komorze silnika
| Numer |
Opis |
| 1 |
– |
| 2 |
– |
| 3 |
ABS |
| 4 |
– |
Reklama
|
| 5 |
Skrzynka bezpieczników w przestrzeni bagażowej |
| 6 |
Klapa tylna |
| 7 |
Tylne światło przeciwmgielne;
Przednie światła przeciwmgielne. |
| 8 |
Moduł pamięci |
| 9 |
Podgrzewana szyba przednia |
| 10 |
Podparcie lędźwiowe fotela |
| 11 |
Akumulator DC/DC |
| 12 |
Podgrzewana tylna szyba |
| 13 |
Podgrzewane lusterko |
| 14 |
– |
| 15 |
Reflektory LED. |
| 16 |
Przednia wycieraczka |
| 17 |
Fotel regulowany elektrycznie, strona pasażera |
| 18 |
Roleta przeciwsłoneczna |
| 19 |
Fotel regulowany elektrycznie, strona kierowcy |
| 20 |
– |
| 21 |
Szyberdach |
| 22 |
Tylna wycieraczka; |
| 23 |
Fotel tylny, składanie elektryczne |
| 24 |
– |
Reklama
|
| 25 |
– |
| 26 |
Moduł sterujący skrzyni biegów |
| 27 |
Zapłon;
Deska rozdzielcza. |
| 28 |
– |
| 29 |
Kamera wsteczna;
Kratka nawiewu powietrza. |
| 30 |
Lampka kontrolna silnika i przyczepy |
| 31 |
– |
| 32 |
– |
| 33 |
Ogrzewanie fotela, przód |
| 34 |
Ogrzewanie fotela, tył |
| 35 |
Amortyzacja;
Napęd na wszystkie koła. |
| 36 |
Układ paliwowy |
| 37 |
– |
| 38 |
– |
| 39 |
– |
Reklama
|
| 40 |
Blokada kierownicy |
| 41 |
– |
| 42 |
– |
| 43 |
Podgrzewana kierownica |
| 44 |
Poziomowanie reflektorów |
| 45 |
– |
| 46 |
Moduł sterujący silnika |
| 47 |
– |
| 48 |
Przemiennik DC/DC |
| 49 |
Moduł sterowania tylnymi drzwiami |
| 50 |
– |
| 51 |
– |
| 52 |
– |
| 53 |
– |
| 54 |
– |
| 55 |
– |
| 56 |
Rozrusznik |
| 57 |
Skrzynka bezpieczników w przestrzeni bagażowej. |
| 58 |
– |
| 59 |
Syrena alarmowa |
Reklama
|
| 60 |
Wentylator chłodzący |
| 61 |
– |
| 62 |
– |
| 63 |
– |
| 64 |
– |
| 65 |
Ogrzewanie, wentylacja i klimatyzacja |
| 66 |
– |
| 67 |
– |
| 68 |
– |
| 69 |
– |
| 70 |
– |
| 71 |
– |
| 72 |
Rozrusznik |
| 73 |
– |
| 74 |
Chłodzenie modułu sterującego skrzyni biegów / silnika |
| 75 |
Moduł sterujący silnika |
| 76 |
Układ ograniczania emisji spalin |
| 77 |
– |
| 78 |
Klakson |
| 79 |
Układ wycieraczek |
| 80 |
– |
| 81 |
Moduł sterujący silnika |
| 82 |
– |
| 83 |
Cewka zapłonowa |
| 84 |
Cewka zapłonowa |
| 85 |
Obszar innego bezpiecznika |
| 86 |
– |
| 87 |
Podgrzewanie paliwa w silnikach wysokoprężnych |
| 88 |
Przysłona układu wlotu powietrza |
| 89 |
– |
Reklama
|
| 90 |
– |
| 91 |
– |
| 92 |
– |
| 93 |
Układ elektronicznego kluczyka |
| 94 |
– |
| 95 |
Pompa płynu chłodzącego |
| 96 |
Podgrzewanie paliwa w silnikach wysokoprężnych |
| 97 |
– |
| 98 |
– |
| 99 |
– |

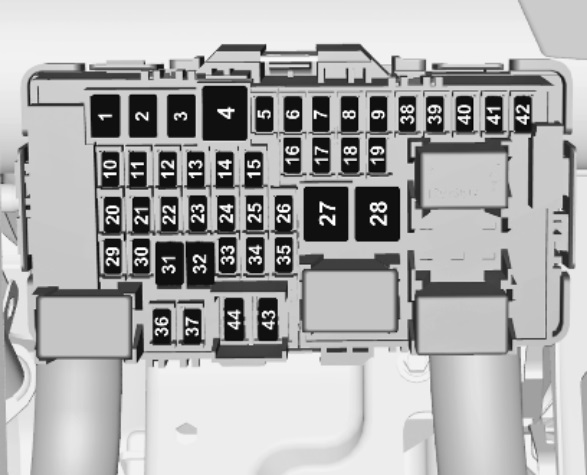

Przedział pasażerski
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Zdejmij pokrywę.
W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.
| Numer |
Opis |
| 1 |
Lewa szyba otwierana elektrycznie |
| 2 |
Prawa szyba otwierana elektrycznie |
| 3 |
Moduł sterowania nadwozia |
| 4 |
Wentylator klimatyzacji |
| 5 |
Moduł sterowania nadwozia |
| 6 |
Instalacja przygotowana do podłączenia przyczepy |
| 7 |
Lewy reflektor LED. |
| 8 |
Moduł sterowania nadwozia |
| 9 |
Moduł sterujący silnika |
| 10 |
Wyświetlacz na szybie przedniej |
| 11 |
Redukcja NOx/nagrzewnica rury |
| 12 |
Redukcja NOx/czujnik sadzy |
| 13 |
Moduł AdBlue |
| 14 |
Podgrzewana kierownica |
| 15 |
Moduł sterujący skrzyni biegów |
| 16 |
Wzmacniacz |
| 17 |
Prawy reflektor LED. |
| 18 |
Moduł sterowania nadwozia |
| 19 |
Moduł AdBlue. |
Reklama
|
| 20 |
Moduł sterowania nadwozia |
| 21 |
Moduł sterowania nadwozia |
| 22 |
Moduł sterowania nadwozia |
| 23 |
Elektryczna blokada kierownicy |
| 24 |
Poduszka powietrzna |
| 25 |
Złącze diagnostyczne |
| 26 |
Gniazdko zasilania w przestrzeni bagażowej |
| 27 |
Układ ABS. |
| 28 |
Instalacja przygotowana do montażu akcesoriów pojazdu policyjnego lub taksówki. |
| 29 |
Pompa paliwa. |
| 30 |
Pompa paliwa. |
| 31 |
Sterowanie na kierownicy |
| 32 |
Wyłącznik zapłonu |
| 33 |
Ogrzewanie, wentylacja i klimatyzacja |
| 34 |
Moduł bramy centralnej |
| 35 |
Złącze AUX/USB |
| 36 |
Bezprzewodowa ładowarka |
| 37 |
Tylna wycieraczka |
| 38 |
Połączenie alarmowe, Onstar |
| 39 |
Wyświetlacz |
| 40 |
Asystent parkowania |
| 41 |
Konsola górna na podsufitce |
| 42 |
Radio;
System informacyjno-rozrywkowy. |
| 43 |
Systemy pojazdu policyjnego |
| 44 |
Gniazdo zasilania. |

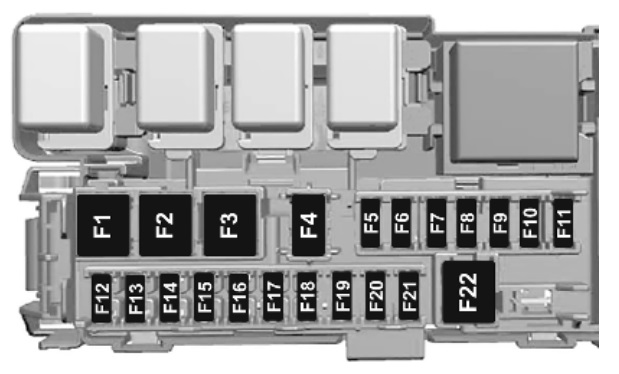

Bagażnik
Skrzynka bezpiecznikowa w bagażniku występuje w pojazdach z 2021 roku. Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni bagażowej.
| Numer |
Opis |
| 1 |
– |
| 2 |
– |
| 3 |
Moduł złącza przyczepy |
| 4 |
– |
| 5 |
Czujnik zdalnego otwierania sterowanej elektrycznie klapy tylnej |
| 6 |
– |
| 7 |
– |
| 8 |
Klapa tylna sterowana elektrycznie |
| 9 |
– |
| 10 |
– |
| 11 |
Wtyk przyczepy |
| 12 |
Sterowanie ogrzewaniem fotela, przedniego lewego |
| 13 |
Sterowanie ogrzewaniem fotela, przedniego prawego |
| 14 |
– |
| 15 |
Sterowanie ogrzewaniem foteli, tył 1 |
| 16 |
Sterowanie ogrzewaniem foteli, tył 2 |
| 17 |
– |
| 18 |
Złącze przyczepy |
| 19 |
– |
| 20 |
– |
| 21 |
– |
| 22 |
Klapa tylna sterowana elektrycznie |
