Opel Omega B (1994-2003) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 31 grudnia, 2022

Schemat skrzynek bezpieczników i przekaźników – Opel Omega B

Dotyczy pojazdów nowych w latach:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

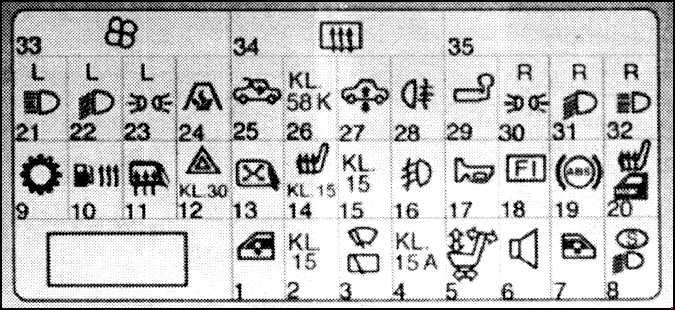

Skrzynka bezpiecznikowa

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Numer
 Opis Ampery [A]
1 Okna elektryczne 30
2 Światła hamowania, światła awaryjne, wyświetlacz informacyjny 15
3 Wycieraczki szyby przedniej, wycieraczka szyby tylnej, spryskiwacz szyby przedniej 30
4 Wentylator chłodzący 15
5 Regulowane przednie fotele, pamięć pozycji, zacisk 30: ciągły prąd przyczepy 30
6 Radio, system informacyjno-rozrywkowy 20
7 Sprawdź sterowanie, poziom oleju silnikowego, lampkę grzecznościową 10
8 Światła dzienne 10
9 Automatyczna skrzynia biegów, światła cofania 10
10 Podgrzewany filtr oleju napędowego 30
11 Podgrzewane lusterka zewnętrzne 10
12 Przyrządy, elektroniczny system klimatyzacji, światła awaryjne, centralny zamek, wyświetlacz informacyjny systemu alarmowego, radio, system informacyjno-rozrywkowy 20
13 Regulowane lusterka zewnętrzne, elektryczne szyby, szyberdach, centralny zamek 10
14 Wspomaganie kierownicy, system alarmowy, zapalniczka, roleta tylnej szyby, klimatyzacja, podgrzewane fotele przednie, podgrzewane dysze wycieraczek 30
15 Lampy cofania, system kontroli poziomu, system alarmowy Vauxhall, ustawienie siedzeń i lusterek, wyświetlacz informacyjny, podgrzewane siedzenia, wskaźniki kontrolne, przyrządy, podświetlenie przyrządów, wycieraczki, wentylator chłodzący, regulacja zasięgu reflektorów 20
16 Światła przeciwmgielne 20
17 klakson 20
18 Pompa paliwowa 20
19 ABS, TC, ESP 10
20 Podgrzewane siedzenia, centralny zamek, roleta tylnej szyby 20
21 Światła drogowe (lewe) 10
22 Światło mijania (po lewej), regulacja zasięgu reflektorów 15
23 Światła postojowe i tylne (lewe) 10
24 Ogrzewanie chłodziwa 20
25 Szyberdach 20
26 Oświetlenie tablicy rejestracyjnej, automatyczna skrzynia biegów, system mycia reflektorów 10
27 Kontrola poziomu, gniazdo akcesoriów 20
28 Tylne światła przeciwmgielne 10
29 Wentylator chłodzący, podgrzewane siedzenia, lampka sufitowa, poduszki powietrzne 10
30 Światła postojowe i tylne (po prawej) 10
31 Światło mijania (prawe), regulacja zasięgu świateł przednich 15
32 Światła drogowe (prawe) 10
33 Elektroniczny system klimatyzacji 30
34 Tylne okno, wentylator chłodzący 40
35 Podnośnik szyby 30
Zobacz także:  Opel Corsa F (2021-2022) - skrzynka bezpieczników i przekaźników

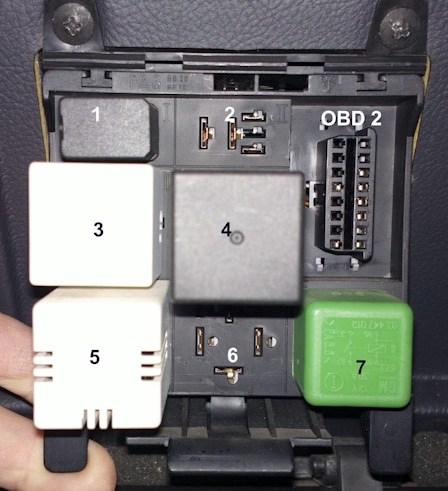

Skrzynka przekaźnikowa

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Opis

  1. X3 – Przekaźnik tylnych świateł przeciwmgłowych (GM 24 432 680)
  2. K19 – Przekaźnik automatycznej regulacji wysokości tylnego zawieszenia (GM 24 432 680)
  3. K35 – Przekaźnik podgrzewanych lusterek i tylnej szyby (GM 09 175 931)
  4. K10 – Przekaźnik kierunkowskazów i alarmu (GM 09 148 292)
  5. H27 – Brzęczyk nie wyłączył reflektorów i lewego klawisza (GM 024 433 182)
  6. K30 – Przekaźnik silnika wycieraczki tylnej szyby (GM 90 494 187)
  7. K63 – Przekaźnik klaksonowy (GM 03 447 012)
  8. DIG – złącze diagnostyczne OBDII Omega b
Zobacz także:  Opel Insignia B (2020-2021) - skrzynka bezpieczników i przekaźników

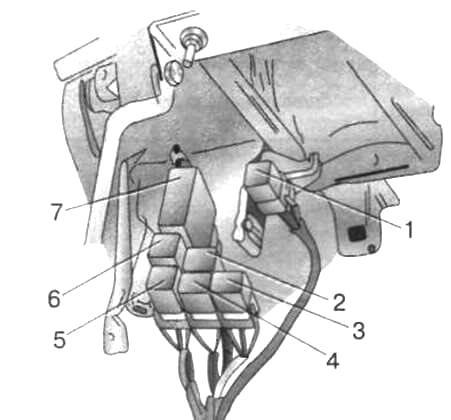

Dodatkowa skrzynka przekaźnikowa

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Opis

  1. Przekaźnik alarmu / immobilizera
  2. Przekaźnik do włączania 1. prędkości wentylatora klimatyzatora
  3. Główny przekaźnik klimatyzatora
  4. Przekaźnik do włączania 4 prędkości wentylatora klimatyzatora
  5. rezerwa
  6. Przekaźnik wspomagania kierownicy
  7. rezerwa

Komora silnika

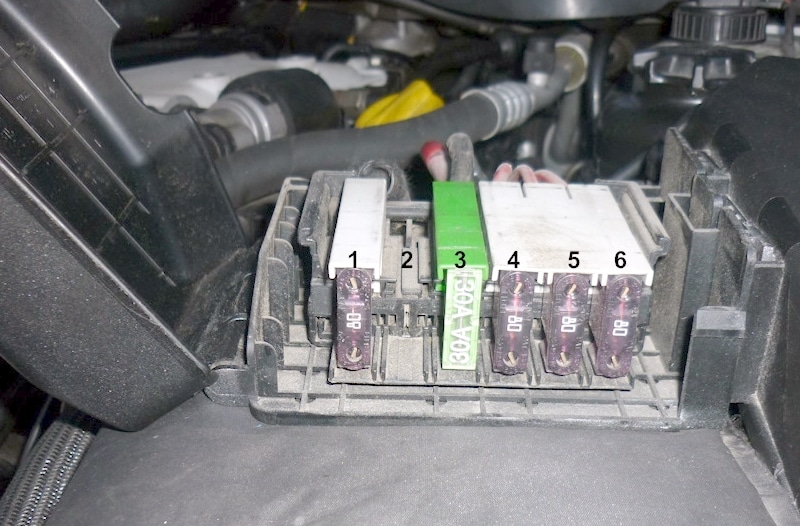

Skrzynka bezpiecznikowa

Ta skrzynka bezpieczników zasilania znajduje się nad akumulatorem i jest zakryta pokrywą.

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Opis

  1. 80A Blok ABS, TC i ESP
  2. 80A Podgrzewacz wstępny
  3. 30A ECU, przekaźnik główny, przekaźnik pompy paliwa
  4. 80A Stacyjka, prąd do bezpieczników 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
  5. 80A Prąd dla bezpieczników 1, 6, 7, 10, 20, 25, 27, 29
  6. 80A Prąd dla bezpieczników 5, 12, 17, 24, 33
Zobacz także:  Opel Grandland (2022) - skrzynka bezpieczników i przekaźników

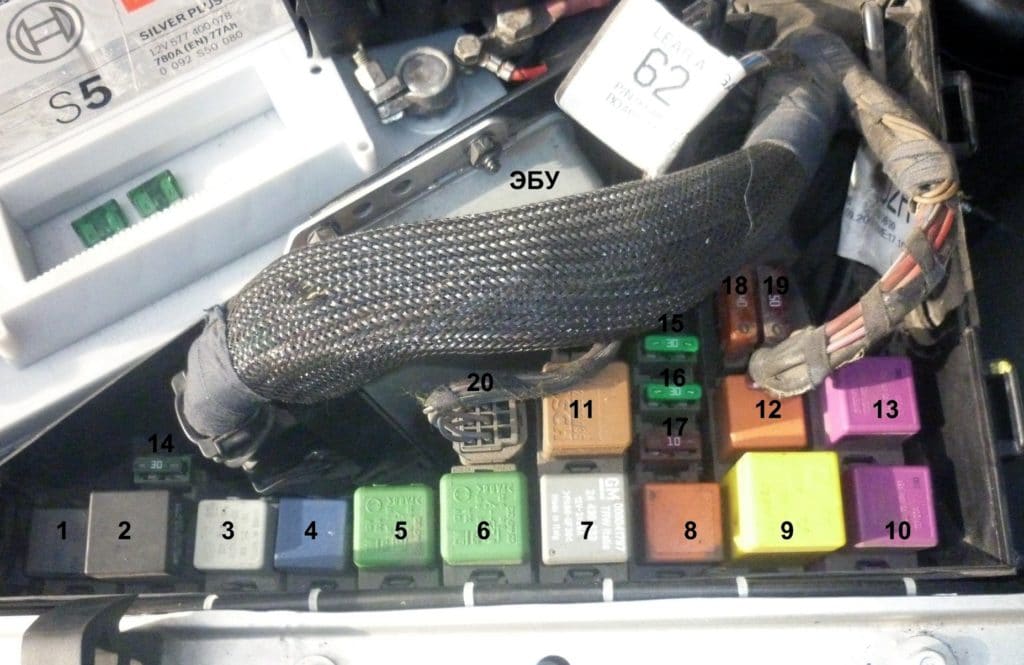

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie komory silnika, obok słupka.

Opel Omega B (1994-2003) - skrzynka bezpieczników i przekaźników

Opis

1 Przekaźnik zasilania rozdzielacza powietrza (4RD003-520-13)
2 Przekaźnik spryskiwacza reflektorów (GM 90 355 363)
3 Przekaźnik dodatkowej pompy chłodnicy (GM 90 192 481)
4 Przekaźnik wentylatora chłodzenia silnika (GM 90 450 169)
5 Przekaźnik sprężarki klimatyzacji (GM 03447 012)
6 Przekaźnik wentylatora chłodzenia silnika (GM 03447 012)
7 Przekaźnik wentylatora klimatyzacji I prędkość (GM 24 430 433)
8 Przekaźnik prawej dmuchawy klimatyzacji (GM 90 459 640)
9 Przekaźnik silnika wycieraczek szyby przedniej (GM 90 494 187)
10 Przekaźnik układu wtryskowego (GM 90 494 959)
11 Przekaźnik wentylatorów klimatyzacji II bieg (GM 90 491 314)
12 Przekaźnik lewej dmuchawy klimatyzacji (GM 90 459 640)
13 Przekaźnik pompy paliwa (GM 90 494 959)
14 Bezpiecznik pompy spryskiwacza reflektorów 30A
15 Bezpiecznik przekaźnika wentylatora chłodzącego silnika I prędkość
16 Bezpiecznik przekaźnika wentylatora chłodzenia silnika II prędkość
17 Bezpiecznik przekaźnika dmuchawy
18 Bezpiecznik wentylatora chłodzącego silnika 40A
19 Bezpiecznik pompy powietrza wtórnego oczyszczania katalizatora 50A
