Schemat skrzynek bezpieczników i przekaźników – Opel Insignia B
Dotyczy pojazdów nowych w latach:
2018, 2019.
Komora silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
| Numer |
Opis |
| 1 |
– |
| 2 |
– |
| 3 |
ABS |
| 4 |
– |
Reklama
|
| 5 |
– |
| 6 |
Klapa bagażnika |
| 7 |
Światła przeciwmgielne |
| 8 |
Moduł pamięci |
| 9 |
Podgrzewana przednia szyba |
| 10 |
Siedzisko lędźwiowe |
| 11 |
Akumulator DC/DC |
| 12 |
Ogrzewana tylna szyba |
| 13 |
Podgrzewane lusterko |
| 14 |
– |
| 15 |
– |
| 16 |
Przednia wycieraczka |
| 17 |
Fotel elektryczny, pasażer |
| 18 |
Markiza |
| 19 |
Fotel elektryczny, kierowca |
| 20 |
– |
| 21 |
Szyberdach |
| 22 |
Tylna wycieraczka/poduszka powietrzna |
| 23 |
Adaptacyjne oświetlenie z przodu |
| 24 |
– |
Reklama
|
| 25 |
– |
| 26 |
Moduł sterujący skrzynią biegów |
| 27 |
Panel zapłonu/przyrządów |
| 28 |
– |
| 29 |
Kamera cofania/odpowietrznik |
| 30 |
Kontrolka awarii/przyczepy |
| 31 |
– |
| 32 |
Kamera |
| 33 |
Ogrzewanie siedzenia z przodu |
| 34 |
Ogrzewanie tylnych siedzeń |
| 35 |
Tłumienie/napęd na koła AII |
| 36 |
System paliwowy |
| 37 |
– |
| 38 |
– |
| 39 |
– |
Reklama
|
| 40 |
Blokada kierownicy |
| 41 |
– |
| 42 |
– |
| 43 |
Podgrzewana kierownica |
| 44 |
Regulacja zasięgu reflektorów |
| 45 |
– |
| 46 |
Moduł sterujący silnika |
| 47 |
– |
| 48 |
Konwerter DC/DC/odpowietrznik/EBoost |
| 49 |
Moduł sterujący tylnych drzwi |
| 50 |
– |
| 51 |
– |
| 52 |
– |
| 53 |
– |
| 54 |
– |
| 55 |
– |
| 56 |
Rozrusznik |
| 57 |
– |
| 58 |
– |
| 59 |
Reflektor lewy (LED) |
Reklama
|
| 60 |
Wentylator chłodzący |
| 61 |
– |
| 62 |
– |
| 63 |
– |
| 64 |
– |
| 65 |
Kontrola klimatu |
| 66 |
– |
| 67 |
– |
| 68 |
– |
| 69 |
Prawe światło drogowe (halogenowe)/ Prawy reflektor (LED) |
| 70 |
Lewe światło drogowe (halogenowe) |
| 71 |
– |
| 72 |
Rozrusznik |
| 73 |
– |
| 74 |
Moduł sterujący skrzynią biegów |
| 75 |
Moduł sterujący silnika |
| 76 |
Układ redukcji spalin |
| 77 |
– |
| 78 |
Klakson |
| 79 |
Układ spryskiwaczy |
| 80 |
– |
| 81 |
Moduł sterujący silnika |
| 82 |
– |
| 83 |
Cewka zapłonowa |
| 84 |
Cewka zapłonowa |
| 85 |
Układ napędowy |
| 86 |
– |
| 87 |
Ogrzewanie olejem napędowym |
| 88 |
Wlot powietrza |
| 89 |
– |
Reklama
|
| 90 |
– |
| 91 |
– |
| 92 |
Pompa recyrkulacji płynu chłodzącego |
| 93 |
Elektroniczny system kluczy |
| 94 |
– |
| 95 |
Pompa płynu chłodzącego |
| 96 |
Ogrzewanie olejem napędowym |
| 97 |
– |
| 98 |
– |
| 99 |
Pompa płynu chłodzącego |

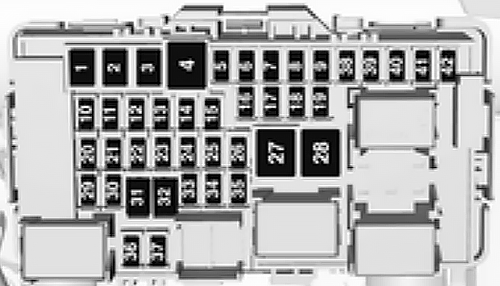

Przedział pasażerski
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Odłącz osłonę z boku i zdejmij.
W pojazdach z kierownicą po prawej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę.
| Numer |
Opis |
| 1 |
Lewe okno elektryczne |
| 2 |
Prawe okno elektryczne |
| 3 |
Moduł kontroli nadwozia |
| 4 |
Wentylator klimatyzacji |
| 5 |
Moduł kontroli nadwozia |
| 6 |
Przepisy dotyczące przyczepy |
| 7 |
Elektryczne składanie tylnych siedzeń |
| 8 |
Moduł kontroli nadwozia |
| 9 |
Moduł sterujący silnika |
| 10 |
Wyświetlacz przezierny (head-up) |
| 11 |
Redukcja NOx/rura grzewcza |
| 12 |
Redukcja NOx/Czujnik sadzy |
| 13 |
Moduł UREA, AdBlue |
| 14 |
Podgrzewana kierownica |
| 15 |
Moduł sterujący skrzynią biegów |
| 16 |
Wzmacniacz |
| 17 |
Alarm |
| 18 |
Moduł kontroli nadwozia |
| 19 |
2018: Moduł UREA
2019: Moduł AdBlue |
Reklama
|
| 20 |
Moduł kontroli nadwozia |
| 21 |
Moduł kontroli nadwozia |
| 22 |
Moduł kontroli nadwozia |
| 23 |
Elektryczna blokada kierownicy |
| 24 |
Poduszka powietrzna |
| 25 |
Złącze diagnostyczne |
| 26 |
Przedział ładunkowy gniazdka elektrycznego |
| 27 |
Zawór EBCM |
| 28 |
Dyspozycja policji |
| 29 |
– |
| 30 |
– |
| 31 |
Sterowanie na kierownicy |
| 32 |
Stacyjka |
| 33 |
Kontrola klimatu |
| 34 |
Centralny moduł bramy |
| 35 |
Złącze AUX/USB |
| 36 |
Bezprzewodowa ładowarka |
| 37 |
Tylna wycieraczka |
| 38 |
Połączenie alarmowe / Onstar |
| 39 |
Wyświetlacz |
| 40 |
Asystent parkowania |
| 41 |
Konsola górna |
| 42 |
System radiowy/informacyjny |
