Schemat skrzynek bezpieczników i przekaźników – Opel Grandland
Dotyczy pojazdów nowych w latach:
2022

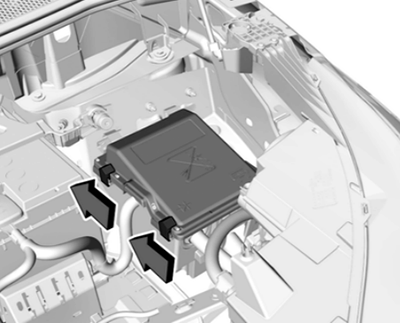

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odepnij pokrywę i zdejmij ją.
W zależności od wersji dostępne są różne skrzynki bezpieczników w komorze silnika.

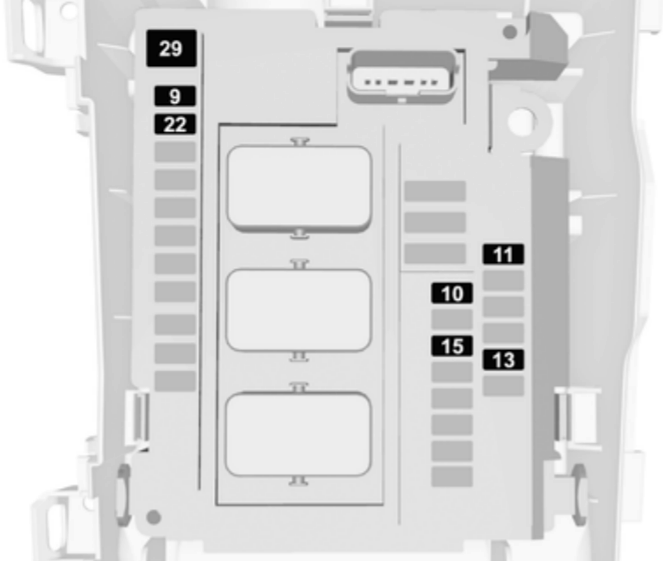

Wersja 1
| Numer |
Opis |
| 9 |
Komunikat dotyczący autoalarmu |
| 10 |
System stop-start |
| 11 |
Układ wydechowy silnika wysokoprężnego |
| 13 |
System stop-start |
| 15 |
Elektryczne wspomaganie układu kierowniczego / radar |
| 22 |
Klakson |
| 29 |
Rozrusznik |

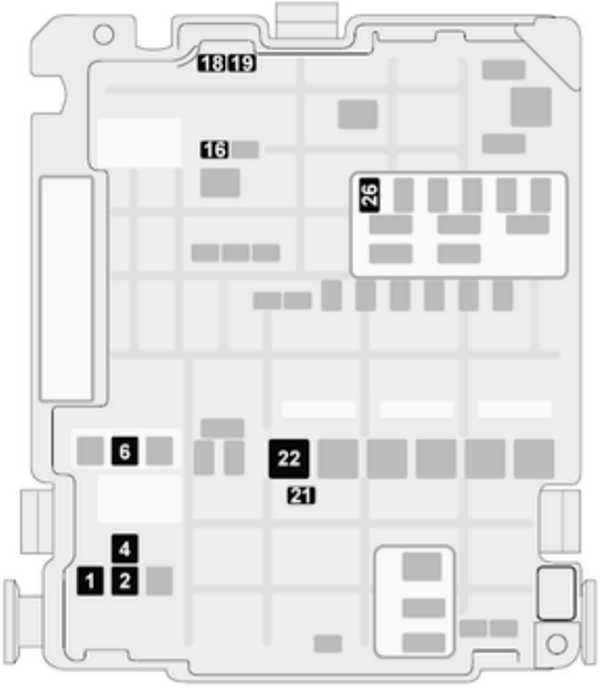

Wersja 2
| Numer |
Opis |
| 1 |
Ogrzewanie, wentylacja i klimatyzacja |
| 2 |
Kierownica |
| 4 |
Hamulec postojowy sterowany elektrycznie |
| 6 |
Kratka nawiewu powietrza |
| 16 |
Przednie światła przeciwmgielne |
| 18 |
Prawe światło drogowe (halogen) / Prawe światło główne (LED) |
| 19 |
Lewe światło drogowe (halogen) / Prawe światło główne (LED) |
| 21 |
Rozrusznik |
| 22 |
Podgrzewanie przedniej szyby |
| 26 |
Dodatkowa nagrzewnica / ogrzewanie przedniej szyby |

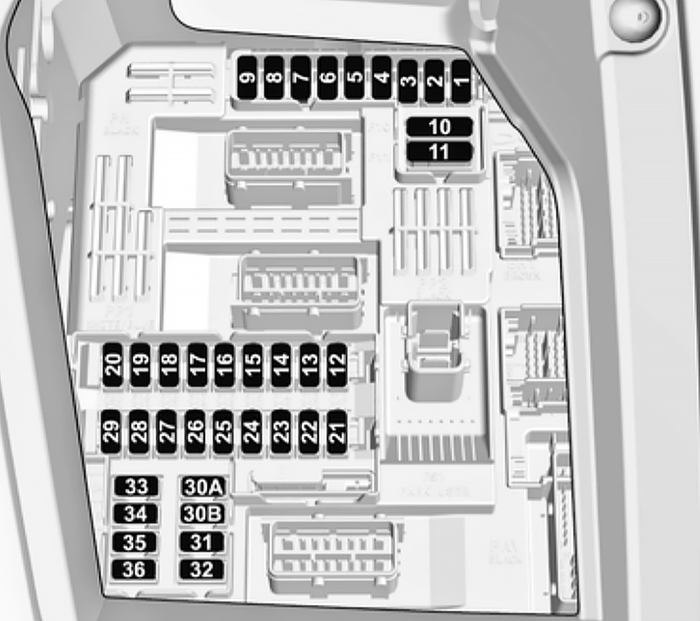

Skrzynka bezpieczników deski rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej po lewej stronie. Otwórz pokrywę i zdejmij ją, naciskając blokadę.
W zależności od wersji dostępne są różne skrzynki bezpieczników na desce rozdzielczej.
Wersja 1
| Numer |
Opis |
| 1 |
Układ elektronicznego kluczyka/autoalarm |
| 4 |
System stop-start |
| 5 |
Inteligentny system wspomagania parkowania/kamera/moduł sterujący skrzyni biegów |
| 7 |
Wzmacniacz |
| 8 |
Wycieraczka tylna |
| 10 |
Centralny zamek |
| 11 |
Centralny zamek |
| 13 |
Komunikat dotyczący autoalarmu |
| 16 |
Elektryczne wspomaganie układu kierowniczego |
| 18 |
Moduł BTA/OnStar |
| 21 |
Oświetlenie wnętrza |
| 22 |
oświetlenie schowka na rękawiczki |
| 23 |
System monitorowania martwego pola w lusterkach / regulacja lusterek zewnętrznych / ładowanie indukcyjne |
| 24 |
Zespół elektryczny kolumny |
| 25 |
Lusterko wewnętrzne |
| 26 |
Lampka kontrolna pasa bezpieczeństwa |
| 27 |
Kamera / czujnik deszczu / automatyczne sterowanie światłami |
| 28 |
USB / system informacyjno-rozrywkowy |
| 31 |
Poduszka powietrzna |
| 33 |
Przednie gniazdo zasilania |
| 36 |
System informacyjno-rozrywkowy, Infotainment |
Wersja 2
| Numer |
Opis |
| 1 |
Lusterko wewnętrzne / elektryczne wspomaganie układu kierowniczego / system selektywnego sterowania charakterystyką pracy zawieszenia / radar / układ wydechowy silnika wysokoprężnego |
| 3 |
Moduł sterujący wyposażenia przyczepy |
| 4 |
Klakson |
| 5 |
Spryskiwacz przedniej szyby |
| 6 |
Spryskiwacz przedniej szyby |
| 7 |
Tylne gniazdo zasilania |
| 10 |
Zamek drzwi/zamek tylnej klapy |
| 11 |
Zamek drzwi/zamek tylnej klapy |
| 12 |
System stop-start / Moduł złącza diagnostycznego / Układ hamulcowy |
| 13 |
System informacyjno-rozrywkowy / HVAC |
| 14 |
Syrena alarmowa |
| 15 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| 16 |
System stop-start/układ hamulcowy |
| 17 |
Wyświetlacz informacyjny kierowcy |
| 19 |
Zespół elektryczny kolumny / elementy sterujące na kole kierownicy |
| 21 |
Komunikat dotyczący autoalarmu |
| 22 |
Kamera / Czujnik deszczu / Automatyczne sterowanie światłami |
| 23 |
Lampka kontrolna pasa bezpieczeństwa |
| 24 |
Automatyczna skrzynia biegów / Zaawansowany asystent parkowania / System widoku panoramicznego |
| 25 |
Poduszka powietrzna |
| 26 |
Układ stabilizacji toru jazdy |
| 27 |
Alarm |
| 28 |
Moduł BTA/OnStar |
| 29 |
System informacyjno-rozrywkowy |
| 32 |
Zapalniczka / gniazdko zasilania z przodu |
| 34 |
Podgrzewana szyba tylna / Podgrzewana szyba przednia / Ładowanie indukcyjne |
| 35 |
Przełącznik świateł / moduł złącza diagnostycznego |
| 36 |
Oświetlenie |
