Schemat skrzynek bezpieczników i przekaźników – Opel Crossland X
Dotyczy pojazdów nowych w latach:
2017, 2018, 2019, 2020.
Skrzynka bezpieczników po lewej stronie tablicy rozdzielczej

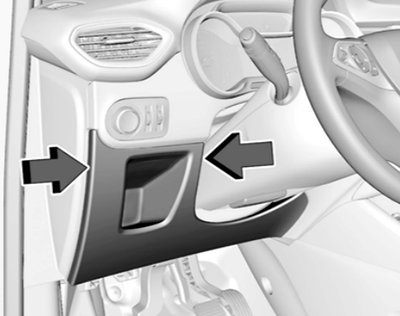

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Odłącz osłonę z boku i zdejmij.
W pojazdach z kierownicą po prawej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę.

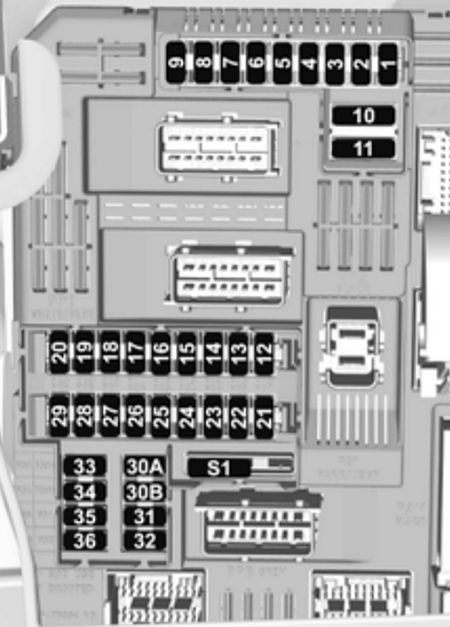

| Numer |
Opis |
| 1 |
Lusterko wewnętrzne / Układ wydechowy / Elektryczne wspomaganie kierownicy / Czujnik sprzęgła / LPG / Regulacja lusterek zewnętrznych / Ładowanie indukcyjne |
| 2 |
– |
| 3 |
Hak holowniczy |
| 4 |
Klakson |
| 5 |
Pompka spryskiwacza przedniej/tylnej szyby |
| 6 |
Pompka spryskiwacza przedniej/tylnej szyby |
| 7 |
Podgrzewana kierownica |
| 8 |
Tylna wycieraczka |
| 9 |
– |
| 10 |
Centralny zamek |
| 11 |
Centralny zamek |
| 12 |
Klaster instrumentów |
| 13 |
System kontroli klimatu / USB |
| 14 |
OnStar |
| 15 |
Zestaw wskaźników / system kontroli klimatu |
| 16 |
Hamulec / Rozrusznik / Zatrzymane wyłączenie zasilania |
| 17 |
Klaster instrumentów |
| 18 |
Zaawansowany asystent parkowania |
| 19 |
Moduł górnej kolumny / Moduł sterujący przyczepy |
| 20 |
– |
| 21 |
Alarm antywłamaniowy / przycisk Start |
| 22 |
Czujnik deszczu / kamera |
| 23 |
Moduł drzwi |
| 24 |
Zaawansowany asystent parkowania / Kamera / Infotainment |
| 25 |
Poduszka powietrzna |
| 26 |
Moduł górnej kolumny |
| 27 |
System alarmowy antywłamaniowy |
| 28 |
– |
| 29 |
Informacje i rozrywka |
| 30 |
– |
| 31 |
Informacje i rozrywka |
| 32 |
Gniazdo zasilania z przodu |
| 33 |
– |
| 34 |
Podgrzewane lusterka zewnętrzne / moduł drzwi |
| 35 |
Zestaw wskaźników / włącznik światła / zaawansowany asystent parkowania / moduł sterujący skrzynią biegów |
| 36 |
Światła dodatkowe / Światła osłony przeciwsłonecznej / Światła schowka na rękawiczki |
Skrzynka bezpieczników po prawej stronie tablicy rozdzielczej
Lokalizacja skrzynki bezpieczników

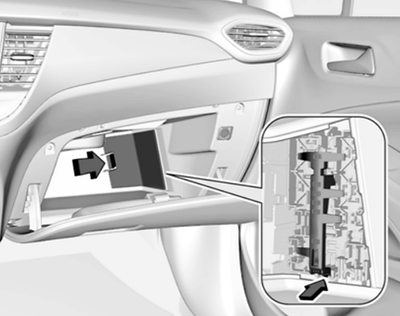

W pojazdach z kierownicą po lewej stronie znajduje się za osłoną w schowku podręcznym.
Otwórz schowek i zdejmij pokrywę, wyjmij wspornik.
W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Odłącz osłonę z boku i zdejmij.

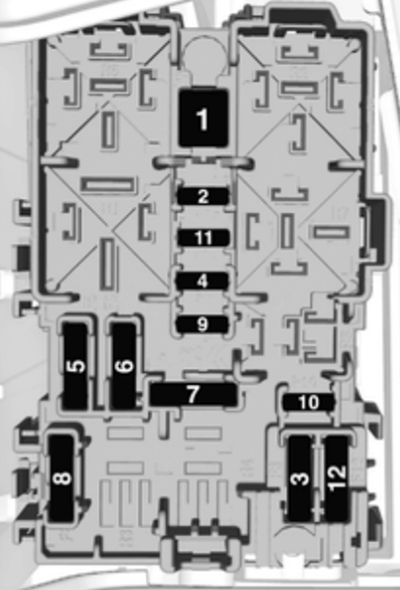

| Numer |
Opi |
| 1 |
Ogrzewana tylna szyba |
| 2 |
Podgrzewane lusterka zewnętrzne |
| 3 |
Okno elektryczne z przodu |
| 4 |
Sterownik drzwi kierowcy |
| 5 |
Tylna szyba sterowana elektrycznie |
| 6 |
Podgrzewane siedzenia |
| 7 |
– |
| 8 |
Informacje i rozrywka |
| 9 |
– |
| 10 |
Gniazdo zasilania z tyłu |
| 11 |
– |
| 12 |
– |
Skrzynka bezpieczników komory silnika

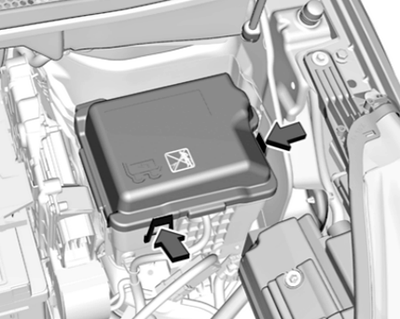

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Odłącz pokrywę i zdejmij ją.

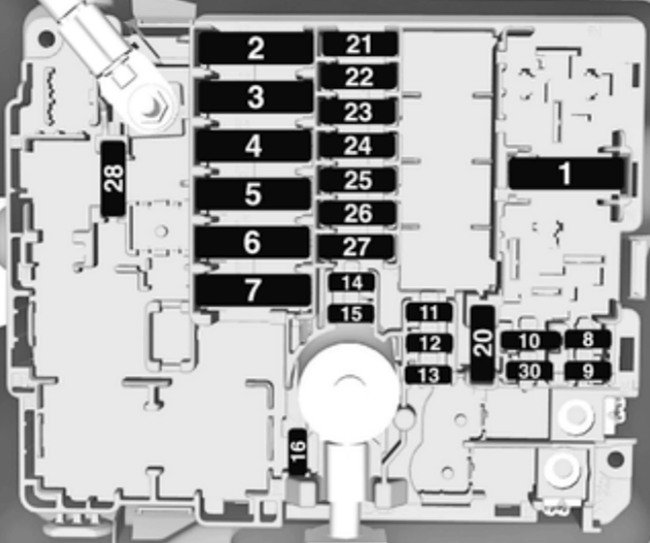

| Numer |
Opis |
| 1 |
System kontroli klimatu wentylatora |
| 2 |
– |
| 3 |
Skrzynka bezpieczników nadwozia |
| 4 |
– |
| 5 |
Skrzynka bezpieczników tablicy rozdzielczej |
| 6 |
Układ chłodzenia silnika |
| 7 |
Moduł kontroli nadwozia |
| 8 |
Pompa paliwowa sterowania silnikiem |
| 9 |
Kontrola silnika |
| 10 |
Kontrola silnika |
| 11 |
Kontrola silnika |
| 12 |
Układ chłodzenia silnika |
| 13 |
Moduł kontroli nadwozia |
| 14 |
Inteligentny czujnik akumulatora |
| 15 |
– |
| 16 |
Przednie światło przeciwmgielne |
| 17 |
– |
| 18 |
Prawe światło drogowe |
| 19 |
Lewe światło drogowe |
| 20 |
Pompa paliwowa sterowania silnikiem |
| 21 |
Rozrusznik |
| 22 |
– |
| 23 |
Rozrusznik |
| 24 |
Hak holowniczy |
| 25 |
Skrzynka bezpieczników tablicy rozdzielczej |
| 26 |
Moduł sterujący skrzynią biegów |
| 27 |
Moduł kontroli nadwozia |
| 28 |
Moduł sterujący silnika |
| 29 |
Przednia wycieraczka |
| 30 |
Moduł kontroli nadwozia |
