Schemat skrzynek bezpieczników i przekaźników – Opel Corsa-e
Dotyczy pojazdów nowych w latach:
2020, 2021.

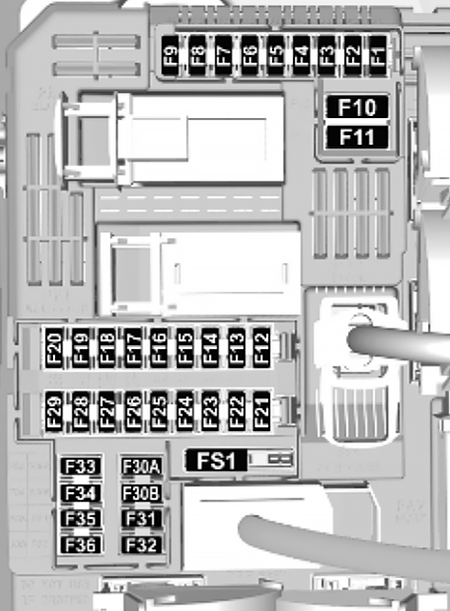

Komora silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odepnij pokrywę i zdejmij ją.
| Numer |
Opis |
| 1 |
automatyczna klimatyzacja |
| 2 |
Układ hamulcowy |
| 3 |
Skrzynka bezpieczników (prawa strona deski rozdzielczej) |
| 4 |
Układ hamulcowy |
| 6 |
wentylator chłodzący |
| 7 |
moduł sterujący nadwozia |
| 8 |
zaworowa klimatyzacja |
| 9 |
jednostka sterująca pojazdem elektrycznym; |
| 10 |
Jednostka sterująca pojazdem elektrycznym (sprężarka klimatyzacji) |
| 11 |
jednostka sterująca pojazdem elektrycznym; |
| 12 |
złącze łącza diagnostycznego |
| 13 |
Moduł sterujący nadwozia / System klimatyzacji |
| 15 |
wtyczka serwisowa elektryczna |
| 16 |
Prawy reflektor |
| 18 |
Prawe światło drogowe |
| 19 |
Lewe światło drogowe |
| 20 |
jednostka sterująca pojazdem elektrycznym; |
| 22 |
Przekaźnik komory silnika |
| 23 |
Przetwornica AC/DC / Przetwornica DC/DC |
| 25 |
Interfejs akumulatora wysokiego napięcia |
| 26 |
Sterownik silnika (silnik elektryczny i falownik) |
| 27 |
moduł sterujący nadwozia |
| 29 |
Spryskiwacz do szyb |
| 30 |
moduł sterujący nadwozia |
| 31 |
moduł sterujący nadwozia |
| 32 |
Kierownica |
Przedział pasażerski
Skrzynka bezpieczników po lewej stronie deski rozdzielczej

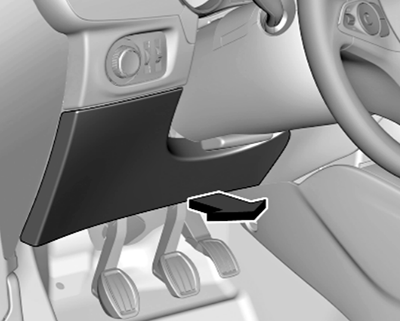

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą na tablicy rozdzielczej. Zdejmij pokrywę na spodzie i zdejmij ją.
| Numer |
Opis |
| 1 |
Radar / Lusterko wewnętrzne |
| 3 |
Obciążenie indukcyjne |
| 4 |
Klakson |
| 5 |
spryskiwacz przedniej szyby |
| 6 |
spryskiwacz przedniej szyby |
| 7 |
USB |
| 8 |
Wycieraczka tylnej szyby |
| 10 |
Centralny zamek |
| 11 |
Centralny zamek |
| 12 |
Moduł złącza diagnostycznego |
| 13 |
Moduł klimatyzacji / panel przedni radia |
| 14 |
Alarm/ Opel Connect |
| 15 |
Elektroniczny moduł zmiany biegów / jednostka sterująca reflektorów |
| 16 |
Urządzenie do separacji sieci niskiego napięcia |
| 17 |
tablica przyrządów |
| 18 |
Zarezerwowane dla urządzeń na rynku wtórnym |
| 19 |
Elementy sterujące kolumny kierownicy / Elementy sterujące na kierownicy |
| 21 |
Przycisk zasilania |
| 22 |
Czujnik deszczu/czujnik światła/kamera |
| 23 |
przypomnienie o pasie bezpieczeństwa |
| 24 |
Infotainment/Asystent parkowania/Kamera cofania |
| 25 |
poduszka powietrzna |
| 27 |
system antywłamaniowy, |
| 29 |
system informacyjno-rozrywkowy |
| 31 |
Zapalniczka / gniazdo zasilania 12 V |
| 32 |
podgrzewana kierownica |
| 33 |
Prawy reflektor |
| 34 |
Asystent parkowania/Regulacja lusterka zewnętrznego |

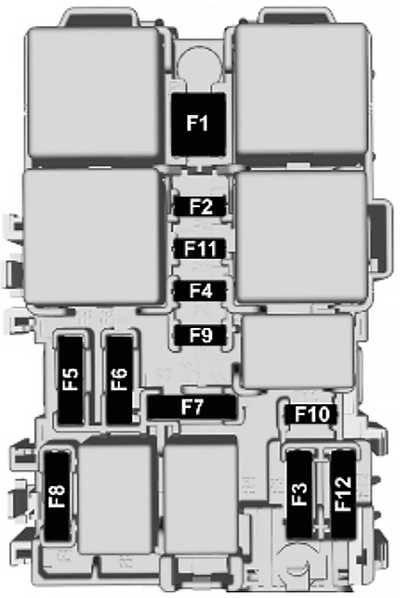

Skrzynka bezpieczników po prawej stronie deski rozdzielczej

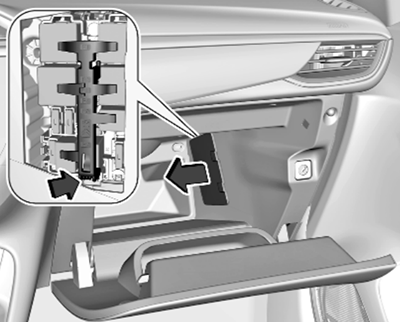

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku. Otwórz schowek i zdejmij pokrywę. Usuń wspornik.
| Numer |
Opis |
| 1 |
ogrzewana tylna szyba |
| 2 |
podgrzewane lusterka zewnętrzne |
| 3 |
Elektryczne szyby przednie |
| 4 |
Regulacja lusterek zewnętrznych / Składanie lusterek |
| 5 |
Tylne elektryczne szyby |
| 8 |
Skrzynka bezpieczników (prawa strona deski rozdzielczej) |
| 10 |
podgrzewane fotele przednie |
| 11 |
funkcja masażu siedziska |
