Dacia Duster (2021-2023) – skrzynka bezpieczników i przekaźników
Schemat skrzynek bezpieczników i przekaźników – Dacia (Renault) Duster
Dotyczy pojazdów nowych w latach:
2021, 2022, 2023.

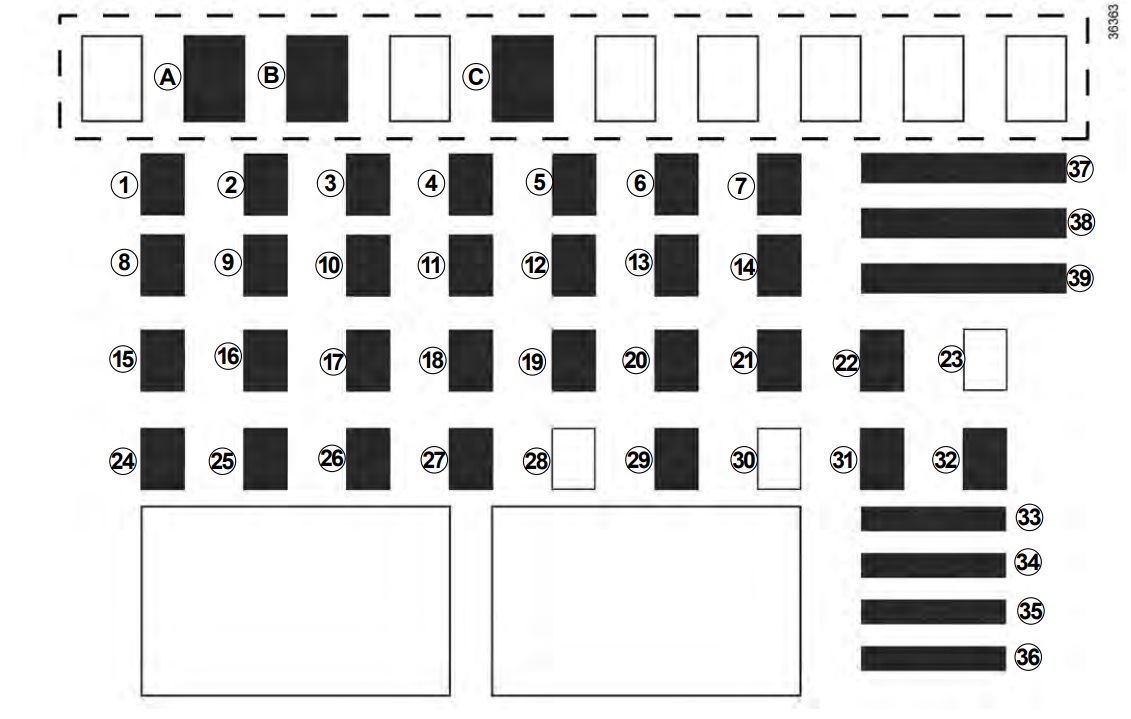

Przedział pasażerski
Odpiąć osłonę A używając wycięcia 1.
(obecność niektórych bezpieczników ZALEŻY OD POZIOMU WYPOSAŻENIA POJAZDU)
Wersja 1
| Numer | Opis |
|---|---|
| 1 | Alarm obwodowy |
| 2 | Elektryczne szyby jednym dotknięciem |
| 3 | Nieużywany |
| 4 | Tylne gniazdo akcesoriów |
| 5 | automatyczna skrzynia biegów |
| 6 | Sterownik zarządzania energią, kalkulator dostępu bez użycia rąk |
| 7 | Sterownik zarządzania energią |
| 8 | Elektryczne szyby przednie |
| 9 | Tylne elektryczne szyby |
| 10 | Automatyczny zamek drzwi |
| 11 | ABS, komputer wtrysku, system immobilizera |
| 12 | Wewnętrzne oświetlenie sufitowe, oświetlenie bagażnika, oświetlenie schowka na rękawiczki |
| 13 | Czujnik światła, blokada tylnej szyby (bezpieczeństwo dzieci) |
| 14 | Pompka spryskiwacza przedniej i tylnej szyby |
| 15 | Radio, tylne gniazdo akcesoriów |
| 16 | Światła stopu |
| 17 | Tablica przyrządów, komputer wtrysku i komputer zarządzania energią |
| 18 | poduszka powietrzna |
| 19 | automatyczna skrzynia biegów |
| 20 | Wspomaganie kierownicy |
| 21 | Podgrzewana szyba tylna, alarm niezapiętych pasów bezpieczeństwa, wspomaganie parkowania, tempomat/ogranicznik prędkości |
| 22 | Czasowy schowek / bagażnik / przednie i tylne oświetlenie sufitowe |
| 23 | Sterownik zarządzania energią |
| 24 | światła ostrzegawcze |
| 25 | Sterownik dostępu bez użycia rąk |
| 26 | Reflektory |
| 27 | tablica przyrządów |
| 28 | Multimedia, panel sterowania klimatyzacją, wentylacja przedziału pasażerskiego |
| 29 | Startujący silnik |
| 30 | Reflektory |
| 31 | kontrola klimatu |
| 32 | gniazdo akcesoriów |
| 33 | Multimedia |
| 34 | Elektryczne sterowanie lusterkiem |
Wersja 2
| Numer | Opis |
|---|---|
| 1 | Elektryczna szyba przednia |
| 2 | Lewe światło drogowe |
| 3 | Prawe światło drogowe |
| 4 | Lewe światło mijania |
| 5 | Prawe światło mijania |
| 6 | Światła pozycyjne z lewej strony |
| 7 | Światła pozycyjne z prawej strony |
| 8 | Elektryczne szyby tylne |
| 9 | Tylne światła przeciwmgielne |
| 10 | Klakson |
| 11 | Automatyczne blokowanie drzwi |
| 12 | ABS-ESC, przełącznik hamulca |
| 13 | Oświetlenie dodatkowe, oświetlenie bagażnika |
| 14 | ESC |
| 15 | Bieg wsteczny, wycieraczka szyby przedniej |
| 16 | Tempomat/Ogranicznik prędkości, lusterko wsteczne, ostrzeżenie o niezapiętym pasie bezpieczeństwa, kontrola odległości parkowania, multimedia, klimatyzacja |
| 17 | Światła dzienne |
| 18 | Światła stopu |
| 19 | Wtrysk, tablica przyrządów, jednostka przedziału pasażerskiego |
| 20 | Poduszka powietrzna |
| 21 | Napęd na 4 koła (4WD), LPG |
| 22 | Wspomaganie układu kierowniczego |
| 23 | – |
| 24 | ECU przedziału pasażerskiego |
| 25 | ECU przedziału pasażerskiego |
| 26 | Światła kierunkowskazów |
| 27 | Sterowanie kolumną kierownicy |
| 28 | Sterowanie kolumną kierownicy |
| 29 | – |
| 30 | – |
| 31 | Tablica przyrządów |
| 32 | Radio, panel sterowania klimatyzacją w kabinie pasażerskiej |
| 33 | Zapalniczka |
| 34 | Gniazdo diagnostyczne i radiowe |
| 35 | Odszranianie lusterka wstecznego |
| 36 | Elektryczne lusterka boczne |
| 37 | ECU przedziału pasażerskiego, rozrusznik |
| 38 | Wycieraczka przedniej szyby |
| 39 | Wentylacja przedziału pasażerskiego |
| A | Podnośnik szyby bocznej kierowcy |
| B | Napęd na 4 koła (4WD). |
| C | Tylne gniazdo akcesoriów |
Komora silnika
Niektóre funkcje są zabezpieczone bezpiecznikami znajdującymi się w komorze silnika (jednostki B i C). Jednak ze względu na ich słabą dostępność zalecamy wymianę bezpieczników przez przedstawiciela marki.

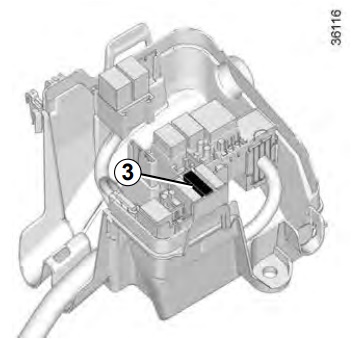

Cechy szczególne wersji LPG
Specjalny bezpiecznik odcinający obwód LPG 3 znajduje się w skrzynce B.
