Schematy skrzynek bezpieczników i przekaźników – Opel Cascada
Dotyczy pojazdów wyprodukowanych w latach:
2013, 2014, 2015, 2016, 2017, 2018, 2019.

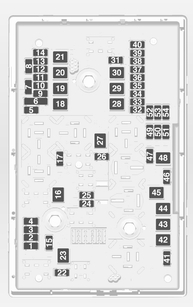

Skrzynka bezpieczników w komorze silnika
| Numer |
Opis |
| 1 |
Moduł sterujący silnika |
| 2 |
Sonda lambda |
| 3 |
Wtrysk paliwa, układ zapłonowy |
| 4 |
Wtrysk paliwa, układ zapłonowy |
| 5 |
— |
| 6 |
Ogrzewanie lustra |
| 7 |
Sterowanie wentylatorem |
| 8 |
Sonda lambda, chłodzenie silnika |
| 9 |
Czujnik tylnej szyby |
| 10 |
Czujnik akumulatora pojazdu |
| 11 |
Zwolnienie bagażnika |
| 12 |
Adaptacyjne oświetlenie do przodu;
Automatyczne sterowanie światłami. |
| 13 |
Zawory ABS |
| 14 |
— |
| 15 |
Moduł sterujący silnika |
| 16 |
Rozrusznik |
| 17 |
Moduł kontroli skrzyni biegów |
| 18 |
Podgrzewana tylna szyba |
| 19 |
Elektryczne szyby przednie |
| 20 |
Tylne szyby elektryczne |
| 21 |
Tylne centrum elektryczne |
| 22 |
Światło drogowe lewe (halogen) |
| 23 |
System spryskiwaczy reflektorów |
| 24 |
Prawe światło mijania (ksenonowe) |
| 25 |
Światło mijania lewe (ksenonowe) |
| 26 |
Przednie światła przeciwmgielne |
| 27 |
Ogrzewanie olejem napędowym |
| 28 |
Start-stop systemu |
| 29 |
Elektryczny hamulec postojowy |
| 30 |
Pompa ABS |
| 31 |
— |
| 32 |
Poduszka powietrzna |
| 33 |
Adaptacyjne oświetlenie do przodu;
Automatyczne sterowanie światłami. |
| 34 |
Recyrkulacja spalin |
| 35 |
Elektryczne szyby;
Czujnik deszczu;
Lusterko zewnętrzne. |
| 36 |
Kontrola klimatu |
| 37 |
— |
| 38 |
Pompa próżniowa |
| 39 |
Moduł sterujący układu paliwowego |
| 40 |
System spryskiwaczy przedniej szyby |
| 41 |
Prawe światło drogowe (halogen) |
| 42 |
Wentylator chłodnicy |
| 43 |
Wycieraczki |
| 44 |
— |
| 45 |
Wentylator chłodnicy |
| 46 |
— |
| 47 |
Klakson |
| 48 |
Wentylator chłodnicy |
| 49 |
Pompa paliwowa |
| 50 |
Poziomowanie reflektorów;
Adaptacyjne oświetlenie przednie. |
| 51 |
— |
| 52 |
Dodatkowa nagrzewnica, silnik wysokoprężny |
| 53 |
Moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 54 |
Pompa próżniowa;
Zestaw wskaźników;
Ogrzewanie;
Wentylacja;
Klimatyzacja. |
Skrzynka bezpieczników tablicy rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę i przesuń ją w lewo, aby odblokować. Złóż komorę i wyjmij ją.
W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku podręcznym. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.
| Numer |
Opis |
| 1 |
Wyświetlacze |
| 2 |
Jednostka sterująca nadwozia;
Światła zewnętrzne. |
| 3 |
Jednostka sterująca nadwozia;
Światła zewnętrzne. |
| 4 |
System informacyjno-rozrywkowy |
| 5 |
System informacyjno-rozrywkowy |
| 6 |
Gniazdko, zapalniczka |
| 7 |
Gniazdo zasilania |
| 8 |
Moduł sterujący nadwozia;
Lewe światła mijania. |
| 9 |
Moduł sterujący nadwozia;
Prawe światło mijania. |
| 10 |
Moduł sterowania nadwozia;
Zamki drzwi. |
| 11 |
Wentylator wewnętrzny |
| 12 |
Elektrycznie regulowane siedzenie kierowcy |
| 13 |
Fotel pasażera zasilany elektrycznie |
| 14 |
Złącze diagnostyczne |
| 15 |
Poduszka powietrzna |
| 16 |
Przekaźnik pokrywy bagażnika |
| 17 |
System klimatyzacji |
| 18 |
Diagnoza serwisowa |
| 19 |
Moduł sterujący nadwozia;
Światła hamowania;
Światła tylne;
Światła wewnętrzne. |
| 20 |
— |
| 21 |
Panel przyrządów |
| 22 |
System zapłonu |
| 23 |
Moduł sterowania nadwozia |
| 24 |
Moduł sterowania nadwozia |
| 25 |
— |
| 26 |
Akcesoria do gniazdka w bagażniku |
Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą
| Numer |
Opis |
| 1 |
Miękki górny moduł sterujący, szyna zasilająca prawa |
| 2 |
— |
| 3 |
Asystent parkowania |
| 4 |
System selektywnej redukcji katalitycznej |
| 5 |
— |
| 6 |
— |
| 7 |
Fotel elektryczny |
| 8 |
Miękki dach |
| 9 |
System selektywnej redukcji katalitycznej |
| 10 |
System selektywnej redukcji katalitycznej |
| 11 |
Moduł przyczepy;
Monitor ciśnienia w oponach;
Kamera cofania. |
| 12 |
Miękki dach;
Tylne światła. |
| 13 |
— |
| 14 |
Elektrycznie składane tylne siedzenia |
| 15 |
— |
| 16 |
Wentylacja siedzenia;
Kamera cofania;
Miękki dach. |
| 17 |
— |
| 18 |
— |
| 19 |
Ogrzewanie kierownicy |
| 20 |
— |
| 21 |
Ogrzewanie siedzenia |
| 22 |
— |
| 23 |
Miękki górny moduł sterujący, szyna zasilająca lewa |
| 24 |
System selektywnej redukcji katalitycznej |
| 25 |
— |
| 26 |
Bezpiecznik zworki dla trybu nie logistycznego |
| 27 |
Wejście pasywne |
| 28 |
— |
| 29 |
Jednostka hydrauliczna |
| 30 |
— |
| 31 |
— |
| 32 |
Elastyczna jazda |
