Opel Astra K (2020-2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
17 marca, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Opel Astra K

Dotyczy pojazdów wyprodukowanych w latach:

2020, 2021.

Za zapalniczkę (gniazdo zasilania) w Oplu Astra K odpowiada bezpiecznik 29 (zapalniczka / gniazdo zasilania z przodu) w skrzynce bezpieczników tablicy rozdzielczej.

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Astra K (2020-2021) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Rozrusznik
2	Rozrusznik
3	Czujnik spalin
4	Moduł sterujący silnika
Reklama
5	Funkcje silnika; Aktywna przesłona kraty wlotu powietrza.
6	Moduł sterujący skrzynią biegów
7	System ostrzegania o zderzeniu czołowym; Adaptacyjny układ automatycznej kontroli prędkości.
8	Moduł sterujący silnika
9	Układ sterowania ogrzewania, wentylacji i klimatyzacji
10	Układ wydechowy silnika wysokoprężnego
11	Układ blokowania klapy tylnej; Skrzynia biegów.
12	Funkcja masażu kręgosłupa lędźwiowego
13	Pompa płynu podgrzanego; Układ wydechowy silnika wysokoprężnego.
14	Układ wydechowy silnika wysokoprężnego
15	Czujnik spalin
16	Układ wtryskowy paliwa
17	Układ wtryskowy paliwa
18	Układ wydechowy silnika wysokoprężnego
19	–
20	–
21	–
22	ABS
23	Spryskiwacze szyby przedniej i tylnej
24	–
Reklama
25	Podgrzewanie paliwa w silnikach wysokoprężnych
26	Moduł sterujący skrzynią biegów
27	Elektryczny moduł tylnej klapy
28	–
29	Ogrzewana szyba tylna
30	Podgrzewanie lusterka
31	–
32	Transformator prądu stałego; Wyświetlacz LED; Nagrzewnica elektryczna; Ogrzewanie; Wentylacja; Klimatyzacja; Sterownik świec żarowych.
33	–
34	Klakson
35	Moduł sterujący silnika
36	Prawa lampa świateł drogowych (halogenowa, Eco LED); Prawa lampa świateł mijania (LED).
37	Lewa lampa świateł drogowych (halogenowa, Eco LED)
38	Reflektor LED; Automatyczna regulacja zasięgu świateł.
39	Przednie światło przeciwmgielne
Reklama
40	Moduł bramy centralnej
41	–
42	Ręczna regulacja zasięgu świateł
43	Pompa paliwowa
44	Kamera cofania; Wewnętrzne lusterko wsteczne; Moduł przyczepy.
45	Reflektor LED lewy; Automatyczna regulacja zasięgu świateł lewych.
46	Zestaw wskaźników
47	Blokada kolumny kierownicy
48	Tylna wycieraczka
49	Zewnętrzne lusterko wsteczne.
50	Reflektor LED prawy; Automatyczna regulacja zasięgu świateł prawych.
51	Lewe światło mijania (LED)
52	Moduł sterujący silnika; Moduł sterujący skrzyni biegów.
53	Wycieraczka przedniej szyby
54	Wycieraczka przedniej szyby
55	Układ wydechowy silnika wysokoprężnego
56	–
57	–

Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu:

Opel Astra K (2020-2021) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Pompa paliwowa
Reklama
2	Moduł sterujący silnika
3	Zasilacz

Skrzynka bezpieczników tablicy rozdzielczej

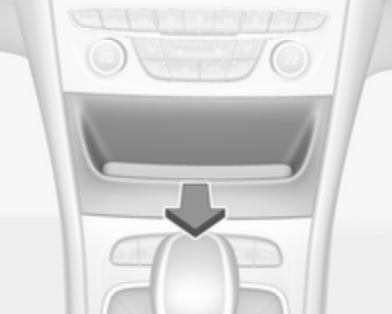

Skrzynka bezpieczników znajduje się za osłoną na konsoli środkowej.

Opel Astra K (2020-2021) - skrzynka bezpieczników i przekaźników

Jeśli osłona bezpiecznika ma złącze zasilania, należy ją zdjąć za pomocą adaptera i śrubokręta (adapter jest schowany w schowku podręcznym).

Opel Astra K (2020-2021) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Ogrzewanie tylnych foteli (tylko w pojazdach bez syreny autoalarmu)
2	System klimatyzacji; Wentylator.
3	Fotel elektryczny po stronie kierowcy
4	Fotel elektryczny po stronie pasażera.
5	Układ ABS
6	Elektrycznie sterowana szyba przednia
7	–
8	Podgrzewana kierownica
9	Moduł sterujący nadwozia 8
10	Tylne okno elektryczne
11	Szyberdach
12	Moduł sterujący nadwozia 6
13	Ogrzewanie siedzenia (tylko w pojazdach bez syreny alarmowej)
14	Lusterko zewnętrzne
15	Moduł sterujący nadwozia 1
16	Moduł sterujący nadwozia 7
17	Moduł sterujący nadwozia 4
18	Moduł sterujący nadwozia 3
19	Przyłącze łącza danych
20	System poduszek powietrznych
21	Układ sterowania ogrzewania, wentylacji i klimatyzacji
22	Centralny zamek – klapa tylna
23	Układ elektronicznego kluczyka
24	Funkcja pamięci elektrycznie regulowanego fotela
25	Kierownica z systemem poduszek powietrznych
26	Wyłącznik zapłonu; Blokada kolumny kierownicy.
27	Moduł sterujący nadwozia 2
Reklama
28	Gniazdo USB
29	Zapalniczka; Gniazdo zasilania z przodu.
30	Dźwignia zmiany biegów
31	Wycieraczka tylnej szyby
32	Moduł sterujący skrzynią biegów
33	Alarm; Syrena alarmowa.
34	Asystent parkowania; System monitorowania martwego pola w lusterkach; System Infotainment; Gniazdo USB.
35	SOS
36	Wyświetlacz informacyjny; Zestaw wskaźników.
37	System audio-nawigacyjny; Radio.

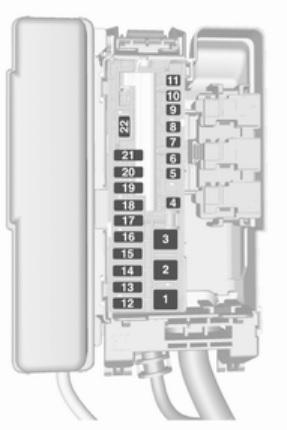

Skrzynka bezpieczników w przedziale ładunkowym/bagażniku

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

Opel Astra K (2020-2021) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	–
2	–
3	Moduł sterujący przyczepy
4	–
5	–
6	–
7	–
8	–
9	–
10	–
11	Wzmacniacz
12	Ogrzewanie przednich siedzeń (w pojazdach z syreną alarmową)
13	Ogrzewanie tylnych siedzeń (w pojazdach z syreną alarmową)
14	Zapłon
15	Wentylacja foteli
16	Wtyk przyczepy
17	Wtyk przyczepy
18	–
19	–
Reklama
20	–
21	Elektryczne składanie tylnych siedzeń
22	–
