Opel Astra K (2016-2019) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 17 marca, 2022
Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Opel Astra K

Dotyczy pojazdów wyprodukowanych w latach:

2016, 2017, 2018, 2019.



Za zapalniczkę (gniazdo zasilania) w Oplu Astra K odpowiada bezpiecznik 4 (2016-2018) lub 29 (2019) (zapalniczka / gniazdo zasilania z przodu) w skrzynce bezpieczników tablicy rozdzielczej oraz bezpiecznik 35 ( Gniazdo zasilania w przedziale ładunkowym) w skrzynce bezpieczników w komorze silnika.

Skrzynka bezpieczników w komorze silnika

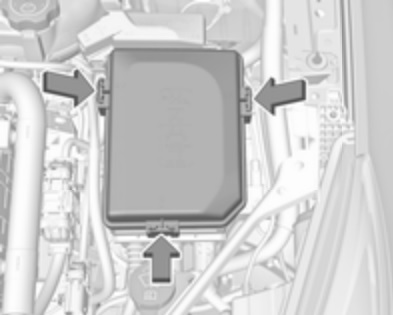

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

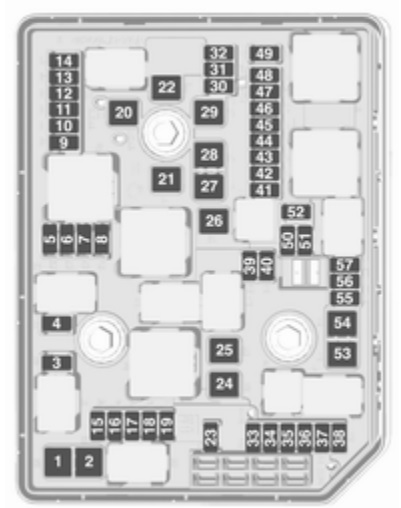

Schemat skrzynki bezpieczników

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Rozrusznik
2 Rozrusznik
3 Czujnik spalin
4 Moduł sterujący silnika
5 2016-2018:

Funkcje silnika;

2019:

Funkcje silnika / Aeroshutter.
6 Moduł sterujący skrzynią biegów
7 –
8 Moduł sterujący silnika
9 System kontroli klimatu
10 Układ wydechowy silnika wysokoprężnego
11 System zamykania klapy tylnej;

Skrzynia biegów.
12 Funkcja masażu kręgosłupa lędźwiowego
13 Pompa płynu podgrzanego
14 Układ wydechowy silnika wysokoprężnego
15 Czujnik spalin
16 Wtrysk paliwa
17 Wtrysk paliwa
18 Układ wydechowy silnika wysokoprężnego
19 Układ wydechowy silnika wysokoprężnego
20 –
21 2016-2018:

Konwerter DC / AC;

2019:

nieużywany.
22 ABS
23 Spryskiwacze szyby przedniej i tylnej
24 2016-2018:

Nieużywany;

2019:

Spryskiwacz reflektora.
25 Ogrzewanie oleju napędowego
26 Moduł sterujący skrzynią biegów
27 Elektryczny moduł tylnej klapy
28 –
29 Ogrzewana szyba tylna
30 Podgrzewanie lusterka
31 2016-2018:

Nieużywany;

2019:

Moduł ostrzegawczy przed kradzieżą.
32 Transformator prądu stałego;

Wyświetlacz LED;

Nagrzewnica elektryczna;

Klimatyzacja;

Kontroler świec żarowych.
33 Ostrzeżenie przed kradzieżą
34 Klakson
35 Gniazdko elektryczne w bagażniku
36 Prawe światło drogowe (halogenowe);Prawe światło mijania (LED).
37 Lewe światło drogowe (halogenowe)
38 Reflektor LED;

Automatyczna regulacja zasięgu świateł.
39 Przednie światło przeciwmgielne
40 2016-2018:

OnStar;

2019:

Moduł centralnej bramy.
41 Czujnik wody w paliwie i pompa wody
42 Ręczna regulacja zasięgu świateł
43 Pompa paliwowa
44 Kamera cofania;

Wewnętrzne lusterko wsteczne;

Moduł przyczepy.
45 Reflektor LED lewy;

Automatyczna regulacja zasięgu świateł lewych.
46 Zestaw wskaźników
47 Blokada kolumny kierownicy
48 Tylna wycieraczka
49 2016-2018:

Nieużywany;

2019:

Zewnętrzne lusterko wsteczne.
50 Reflektor LED prawy;

Automatyczna regulacja zasięgu świateł prawych.
51 Lewe światło mijania (LED)
52 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.
53 2016-2018:

Nieużywany;

2019:

Układ wydechowy silnika wysokoprężnego.
54 Wycieraczki
55 2016-2018:

Układ wydechowy Diesel;

2019:

Elektryczne składanie tylnych siedzeń.
56 –
57 –

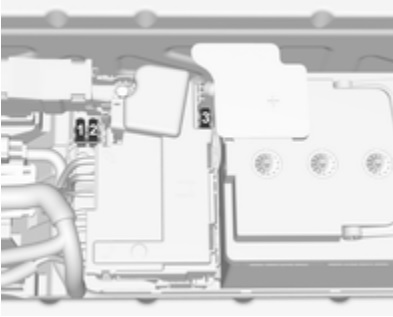

Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu:

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Pompa paliwowa
2 Moduł sterujący silnika
3 Zasilacz

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za osłoną na konsoli środkowej.

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

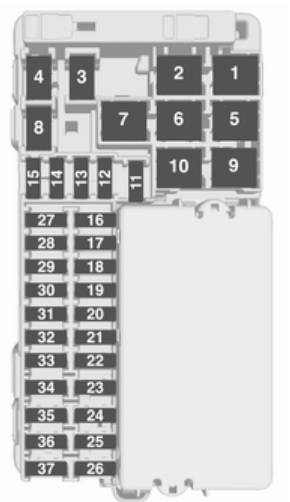

Jeśli osłona bezpiecznika ma złącze zasilania, należy ją zdjąć za pomocą adaptera i śrubokręta (adapter jest schowany w schowku podręcznym).

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

Numer Opis
1 2016-2018:

Nieużywany;

2019:

Ogrzewanie tylnych foteli (tylko w pojazdach bez syreny autoalarmu).
2 System klimatyzacji, wentylator
3 Fotel elektryczny po stronie kierowcy
4 2016-2018:

Zapalniczka;

Gniazdko elektryczne z przodu;

2019:

Elektrycznie regulowane siedzenie po stronie pasażera.
5 –
6 Elektrycznie sterowana szyba przednia
7 ABS
8 Podgrzewana kierownica
9 Moduł sterujący nadwozia
10 Tylne okno elektryczne
11 Szyberdach
12 Moduł sterujący nadwozia
13 Ogrzewanie siedzenia (tylko w pojazdach bez syreny)
14 Lusterko zewnętrzne
15 Moduł sterujący nadwozia
16 Moduł sterujący nadwozia
17 Moduł sterujący nadwozia
18 Moduł sterujący nadwozia
19 Złącze łącza danych
20 System poduszek powietrznych
21 System kontroli klimatu
22 Centralny zamek, klapa tylna
23 Elektroniczny system kluczy
24 Funkcja pamięci elektrycznie regulowanego fotela
25 Kierownica z systemem poduszek powietrznych
26 Stacyjka;

Blokada kolumny kierownicy.
27 Moduł sterujący nadwozia
28 Gniazdo USB
29 2016-2018:

Nieużywany;

2019:

Zapalniczka;

Gniazdo zasilania z przodu.
30 Dźwignia zmiany biegów
31 Wycieraczka tylnej szyby
32 Moduł sterujący skrzynią biegów
33 Alarm antykradzieżowy;

Sygnalizator dźwiękowy.
34 Asystent parkowania;

Alarm bocznego martwego pola;

System Infotainment;

Gniazdo USB.
35 OnStar
36 Wyświetlacz informacyjny;

Zestaw wskaźników;

Odtwarzacz CD.
37 System audio-nawigacyjny;

Radio.

Skrzynka bezpieczników w przedziale ładunkowym/bagażniku

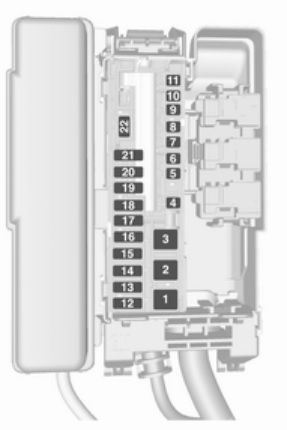

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

Opel Astra K (2016-2019) - skrzynka bezpieczników i przekaźników

Numer Opis
1 –
2 2016-2018:

Falownik DC / AC;

2019:

Nieużywany.
3 Moduł przyczepy
4 2016-2018:

Fotel elektryczny po stronie pasażera;

2019:

Nieużywany.
5 –
6 2016-2018:

Moduł ostrzegania o odległości;

2019:

Nieużywany.
7 –
8 –
9 2016-2018:

Ogrzewanie tylnych siedzeń (w pojazdach bez klaksonu);

2019:

Nieużywane.
10 Usługa
11 –
12 Ogrzewanie przednich siedzeń (w pojazdach z syreną alarmową)
13 Ogrzewanie tylnych siedzeń (w pojazdach z syreną alarmową)
14 Zapłon
15 Wentylacja siedzenia
16 Wylot przyczepy
17 Wylot przyczepy
18 –
19 –
20 –
21 2016-2018:

Elektryczne składanie tylnych siedzeń;

2019:

Nieużywane.
22 2016-2018:

Elektryczna klapa tylna;

2019:

nieużywana.
Zobacz także:  Opel Antara (2011-2016) - skrzynka bezpieczników i przekaźników
